EB 计数器542 系列-带有多极限设置功能的系统整合用显示装置 首页 > 产品目录 > 精密测量 > 三丰量具 > 线性测微计/激光扫描测量仪
功能
原点设置、公差判断(3/5段×7种)、极限值输出(2种、7个独立通道)、峰值(最大、最小、溢出)测量、多种数据输出(串行BCD信号、简单模拟信号)
输出
公差判断:L1-L5,开放式集线器
控制: 常规操作信号(NORMAL),开放式集线器
外部控制信号输入
预调、显示保持、峰值清除、公差判断相位开关、开放式集线器或干结点信号(带有/不带接触点)
界面
串行BCD: 位串格式、开放式集线器
模拟输出: 2.5V+计数值×电压分辨率(25mV/2.5mV):全值 0-5V
Digimatic输入/输出:
• 连接至外部开关盒(No.02ADF180),可轻易输入公差极限和预调值。注):当测微计连接三丰DP-1VR Digimatic微处理器时,此功能不适用。
• 可连接三丰DP-1VR Digimatic 微处理器
• 组合一套EB-D计数器可扩展公差段的数目
量化偏差
±1
最大输入频率
1.25MHz(反应速度取决于选用的测微计)
反应速度取决于选用的测微计(542-093)
电源电压
DC+12-24V
能耗
6W(500mA)能耗(每个装置的可靠供电应在1A以上)
选件
02ADB440: I/O 输出接头
02ADF180: 10键装置
936937: SPC数据输出电缆(1m)
965014: SPC数据输出电缆(2m)
527428: AC适配器(100V)
527428A: AC适配器(120V)
527428CED: AC适配器(220V)
527428CEE: AC适配器(240V)
02ADD930: 接线端口连接电缆
特点
• 可产生3/5段×7种公差输出和7通道独立极限值输出。
• 带有串行BCD输出功能,可用最少的电缆连接可编程控制器或个人电脑等。
• 简单模拟信号输出可用于动态测量。
• 符合DIN尺寸(96×48mm)和面板安装结构,易于安装在各个系统中。
性能参数
货号
|
542-092-2
|
542-094-2
|
542-093-2
|
适用输入
|
差动方形波
|
带有原点标识的差动方形波
|
Digimatic代码(SPC)
|
适用测微计
|
LGK,LGF,LGB,LGE
|
带有原点标记的LGF型
|
LGD,LGS
|
测微计输入数
|
1
|
||
分辨率
|
0.01mm,0.005mm,0.001mm,0.0005mm,0.0001mm
|
0.01mm,0.001mm
|
|
公差判断显示
|
LED显示(3段:琥珀色、绿色、红色/5段:琥珀色、琥珀色闪烁、绿色、红色闪烁、红色)
|

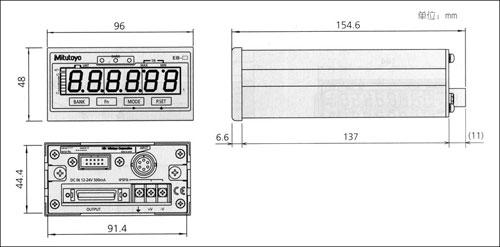

尺寸
