Holtest(三点内径千分尺)368系列—三点/二点式内径千分尺 首页 > 产品目录 > 精密测量 > 三丰量具 > 三点内径千分尺/内径千分尺/内径表
通用型自调Holtest可进行精确、高效的内径测量。3个测砧以120°间隔均匀分布,紧贴孔内壁以确定内孔轴线的确切位置,实现精确的内径测量。
特点:
• 钛涂层测针(测量范围大于12mm型号)具有良好的耐用性和冲击阻力,可直达盲孔底端测量内径。
• 可接近盲孔底端进行测量。
• 延长杆(选件)可用于测量深孔,此功能适于6mm(.275")以上型。
• 棘轮锁定装置可保持恒定测力。
• 校正环规(选件)可用于原点设置。
技术参数:
精 度:参见性能参数
分度值:0.001mm,0.005mm(测量范围大于12mm型号),.0001"或.0002"(测量范围大于.5"型号)
测量范围 | 测量方法 | 测针材料 |
2-3mm .08-.12" |
二点式 | 硬质合金 |
3-6mm .12-.28" |
二点式 | 硬质合金 |

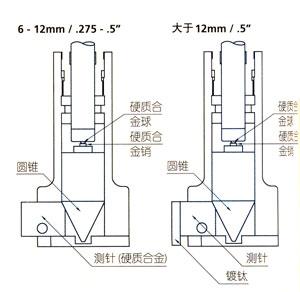

6-12mm .275-.5" |
三点式 | 硬质合金 |
大于12mm 大于.5" |
三点式 | 钛涂层(1700-2000Hv) |
选件:
—:延长杆(参见性能参数)
—:校正环规

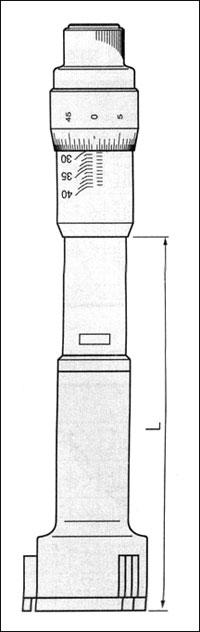

尺寸:
测量范围
|
L
|
测量范围
|
L
|
2-2.5mm | 12 | 40-50mm | 102 |
2.5-3mm | 12 | 50-63mm | 105 |
3-4mm | 22 | 62-75mm | 105 |
4-5mm | 22 | 75-88mm | 105 |
5-6mm | 22 | 87-100mm | 105 |
6-8mm | 59 | 100-125mm | 161 |
8-10mm | 59 | 125-150mm | 161 |
10-12mm | 59 | 150-175mm | 161 |
12-16mm | 82 | 175-200mm | 161 |
16-20mm | 82 | 200-225mm | 161 |
20-25mm | 94 | 225-250mm | 161 |
25-30mm | 94 | 250-275mm | 161 |
30-40mm | 102 | 275-300mm | 161 |
盲孔测量
测针固定在钳夹上,可直达盲孔底端测量内径。
测量范围
|
a
|
b
|
c
|
2-6mm |
—
|
—
|
2
|
6-12mm |
2
|
—
|
2.5
|
12-20mm |
0.3
|
5.6
|
3.5
|
20-30mm |
0.3
|
8.3
|
5.2
|
30-50mm |
0.3
|
13
|
10
|
50-100mm |
0.3
|
17
|
14
|
100-300mm |
12.4
|
21
|
13.8
|
性能参数:
公制型—单体 英制型—单体
带有钛涂层册针 | |||||
测量范围
|
货号
|
测量范围
|
货号
|
精度*
|
延长杆(选件)
|
2-2.5mm | 368-001 | .08"-.1" | 368-021 | ±2μm(小于2μm) | — |
2.5-3mm | 368-002 | .1"-.12",k | 368-022 | ±2μm(小于2μm) | — |
3-4mm | 368-003 | .12"-.16" | 368-023 | ±2μm(小于2μm) | — |
4-5mm | 368-004 | .16"-.2" | 368-024 | ±2μm(小于2μm) | — |
5-6mm | 368-005 | .2"-.24" | 368-025 | ±2μm(小于2μm) | — |
— | — | .24"-.28" | 368-026 | ±2μm(小于2μm) | — |
6-8mm | 368-101-10 | .275"-.35" | 368-201-10 | ±2μm(小于2μm) | 100mm(952322) |
8-10mm | 368-102-10 | .35"-.425" | 368-202-10 | ±2μm(小于2μm) | 100mm(952322) |
10-12mm | 368-103-10 | .425"-.5" | 368-203-10 | ±2μm(小于2μm) | 100mm(952322) |
12-16mm | 368-164 | .5"-.65" | 368-264 | ±2μm(小于2μm) | 150mm(952621) |
16-20mm | 368-165 | .65"-.8" | 368-265 | ±2μm(小于2μm) | 150mm(952621) |
20-25mm | 368-166 | .8"-1" | 368-266 | ±3μm(小于3μm) | 150mm(952622) |
25-30mm | 368-167 | 1"-1.2" | 368-267 | ±3μm(小于3μm) | 150mm(952622) |
30-40mm | 368-168 | 1.2"-1.6" | 368-268 | ±3μm(小于3μm) | 150mm(952622) |
40-50mm | 368-169 | 1.6"-2" | 368-269 | ±3μm(小于3μm) | 150mm(952622) |
50-63mm | 368-170 | 2"-2.5" | 368-270 | ±3μm(小于3μm) | 150mm(952623) |
62-75mm | 368-171 | 2.5"-3" | 368-271 | ±3μm(小于3μm) | 150mm(952623) |
75-88mm | 368-172 | 3"-3.5" | 368-272 | ±3μm(小于3μm) | 150mm(952623) |
87-100mm | 368-173 | 3.5"-4" | 368-273 | ±3μm(小于3μm) | 150mm(952623) |
100-125mm | 368-174 | 4"-5" | 368-274 | ±5μm(小于5μm) | 150mm(952623) |
125-150mm | 368-175 | 5"-6" | 368-275 | ±5μm(小于5μm) | 150mm(952623) |
150-175mm | 368-176 | 6"-7" | 368-276 | ±5μm(小于5μm) | 150mm(952623) |
175-200mm | 368-177 | 7"-8" | 368-277 | ±5μm(小于5μm) | 150mm(952623) |
200-225mm | 368-178 | 8"-9" | 368-278 | ±5μm(小于5μm) | 150mm(952623) |
225-250mm | 368-179 | 9"-10" | 368-279 | ±5μm(小于5μm) | 150mm(952623) |
250-275mm | 368-180 | 10"-11" | 368-280 | ±5μm(小于5μm) | 150mm(952623) |
275-300mm | 368-181 | 11"-12" | 368-281 | ±5μm(小于5μm) | 150mm(952623) |
*精度(最大偏差)
全套套装—包括全套量具(显示装置和各种尺寸测头)。
公制型
|
带有钛涂层测针 |
测量范围 | 货号 | 单体测量范围 | 校正环视 | 备注 |

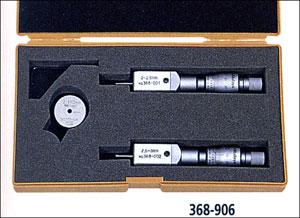

2-3mm | 368-906 | 2-2.5,2.5-3mm | ø2.5mm | — |
3-6mm | 368-907 | 3-4,4-5,5-6mm | ø4mm,ø5mm | — |

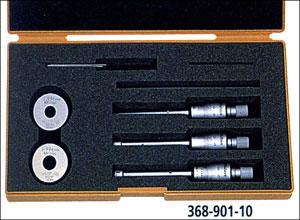

6-12mm | 368-901-10 | 6-8,8-10,10-12mm | ø8mm,ø10mm | 带有延长杆 |
12-20mm | 368-912 | 12-16,16-20mm | ø16mm | 带有延长杆 |

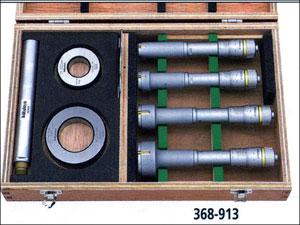

20-50mm | 368-913 | 20-25,25-30,30-40,40-50mm | ø25mm,ø40mm | 带有延长杆 |
50-100mm | 368-914 | 50-63,62-75,75-88,87-100mm | ø62mm,ø87mm | 带有延长杆 |

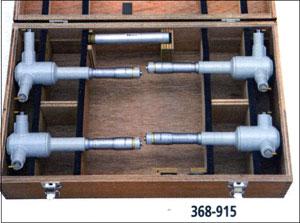

100-200mm | 368-915 | 100-125,125-150,150-175,175-200mm | ø125mm,ø175mm | 带有延长杆 |
英制型
|
带有钛涂层测针 |
测量范围 | 货号 | 单体测量范围 | 校正环视 | 备注 |
.08"-.12" | 368-926 | .08"-.1",.1-.12" | .1"DIA. | — |
.12"-.28" | 368-927 | .12-.16",.16-.2",.2-.24",.24-.28" | .16"DIA.,.24"DIA. | — |
.275"-.5" | 368-921-10 | .275-.35",.35-.425",.425-.5" | .35"DIA.,.5"DIA. | 带有延长杆 |
.5"-.8" | 368-917 | .5-.65",.65-.8" | .65"DIA. | 带有延长杆 |
.8"-2" | 368-918 | .8-1",1-1.2",1.2-1.6",1.6-2" | 1"DIA.,1.6"DIA. | 带有延长杆 |
2"-4" | 368-919 | 2-2.5",2.5-3",3-3.5",3.5-4" | 2.5"DIA.,3.5"DIA. | 带有延长杆 |
4"-8" | 368-920 | 4-5",5-6",6-7",7-8" | 5"DIA.,7"DIA. | 带有延长杆 |
*.0001"分度值/
