MX系列工业检测显微镜 首页 > 产品目录 > 精密测量 > 舜宇显微镜 > MX系列工业检测显微镜
主要用于半导体硅晶片检测、LCD液晶屏检测、实验室材料分析
及其它精密工程检测领域,可对样品进行明场、暗场及简易偏光观察。
性能特点:
•采用无限远色差校正光学系统
•长工作距、明暗场两用平场消色差物镜,成像清晰、像面平坦
•配备反射式柯拉照明系统,为不同倍率的物镜提供均匀充足的照明
•正像三通观察筒,25°倾斜,极大的提高了观察的舒适性与操作的适应性
•配备6”带离合器的机械平台200mm×200mm,行程158mm×158mm,可快速移动
•******人机学设计,高刚性镜臂,“Y”型底座,调焦机构采用前置式操作控制,
粗微调同轴
•光源采用宽电压数字调光技术,具有光强设定与复位功能
•可选配摄影摄像装置、简易偏光装置、干涉滤光片、测微尺等附件,拓展应用领域
观察筒
正像三通观察筒,物的移动与像像的移动方向一致,不会出现
使用倒像观察筒时物像方向相反而产生的错觉。避免操作失误,
提高工作效率。
机械移动载物台
•双层机械移动式,带离合器控制手柄,可快速移动
•特殊材料制造、特殊工艺处理,耐磨耐腐蚀
•低手位同轴调节手柄,操作更舒适
•6英寸矩形200mm×200mm,移动行程:158mm×158mm
离合器控制手柄-通过离合控制,可以脱开手轮传动从而
实现快速无阻移动,提高大面积样品检测时的移动效率
物镜转换器
•内定位内倾式、五孔明暗场两用物镜转换器
•物镜的安装和操作更为便利
•高精度制造,保证系统齐焦
粗微动同轴调焦机构
•采用新型导轨机构,粗微动同轴
•低手位设计,操作舒适
•带有粗调松紧装置和随机限位装置
•调焦行程:33mm
•调焦精度:0.001mm
•最大样品高度:32mm
照明系统
•12V/100W卤素灯,预置中心
•92V-240V宽电压,旋钮式数字调光
•具有光强设定与复位功能,用于特定观察或拍摄照片
•反射式柯拉照明,带视场光阑与孔径光阑,均可调中心
•推拉式针孔光阑
——主要用于50X以上的物镜,观察高景深高对比度
偏光装置
•选择简易偏光附件可以实现偏光观察
•S-PO起偏镜,S-AN检偏镜
目镜 PL10X目镜,标准 |
|||
目镜
|
PL10X/22(带防护罩)
|
PL15X/16
|
PL10X/23T
|
视场数
|
22mm
|
16mm
|
23mm
|
备注
|
标准配置(可选购指针或测微尺) |
选购
|
选购
|
物镜 无限远平场消色差,长工作距金相物镜(明暗场两用),提供优质图像所 有物镜都经过特殊工艺处理,延长使用寿命,保证图像长期清晰 |
类别
|
倍率
|
数值孔径(N.A.)
|
工作距离(W.D.)
|
无限远平场消
色差物镜(明暗场两用) |
5X
|
0.17
|
12mm
|
|
10X
|
0.25
|
6mm
|
||
20X
|
0.40
|
5mm
|
||
50X
|
0.70
|
2mm
|
||
80X
|
0.80
|
1mm
|
MX-6R主要技术参数 | |
光学系统
|
无限远色差校正光学系统 |
物镜
|
无限远平场消色差,长工作距金相物镜(明暗场两用),5X、10X、20X、50X、80X、 |
目镜
|
高眼点平场目镜,PL10X,线视场ø22mm 高眼点平场目镜,PL15X,线视场ø16mm |
观察筒
|
正像,铰链式三目,25°倾斜,分光比:双目100%,三目100% |
照明系统
|
反射式柯拉照明,明暗场切换,带简易偏光接口,12V/100W卤素灯,预置中心 采用数字调光,具有光强设定与复位功能,带针孔光阑 |
调焦机构
|
粗微调同轴,带粗调上限位、松紧调节装置和随机限位装置 粗调行程:33mm(焦后1mm),微调精度:0.001mm 最大样品高度:32mm |
物镜转换器
|
内定为、内倾式、五孔、明暗场两用物镜转换器 |
载物台
|
6英寸矩形,机械移动平台200mmX200mm,移动行程:158mmX158mm 低位同轴调节,带离合器控制手柄,可快速移动 |
机架
|
全新的人机工程学设计,高刚性镜臂,“Y”型底座,前置式操作控制 |
选购附件
|
摄影摄像装置、简易偏光装置、干涉滤光片、测微尺等 |

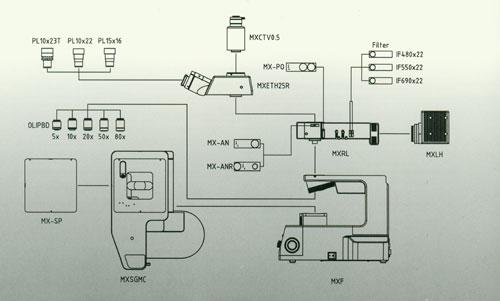

MX-6R工业检测显微镜配置表 | ||
部件
|
整机型号
|
货号
|
MX-6R
|
||
显微镜镜体
|
●
|
MXF
|
明暗场5孔物镜转换器
|
●
|
PI103C5BD
|
反射照明器
|
●
|
MXIL
|
离合式6英寸移动平台
|
●
|
SGMC6A
|
12V/100W卤素灯箱
|
●
|
LH100
|
25°正像铰链三通观察筒
|
●
|
ETH25R
|
物镜5X、10X、20X、50X、80X(明暗场两用)
|
●
|
OLPBD5X/10X/20X/50X/80X
|
PL10X22高眼点平场目镜(带眼罩)
|
●●
|
PL10X22
|
PL15X16高眼点平场目镜
|
○○
|
PL15X16
|
PL10X23T高眼点平场目镜(视度可调) |
○○
|
PL10X23T
|
电源线
|
●
|
|
12V/100W卤素灯(备用)
|
●
|
|
M3、M4内六角扳手(各一)
|
●
|
|
防尘罩
|
●
|
|
操作手册
|
●
|
|
S-PO起偏镜
|
○
|
MX-PO
|
S-AN检偏镜
|
○
|
MX-AN
|
IF-G绿色滤光片
|
○
|
IF-G
|
IF-B蓝的滤光片
|
○
|
IF-B
|
IF-R红色滤光片
|
○
|
IF-R
|
0.1mm十字分划尺
|
○
|
|
网络板
|
○
|
|
0.01mm测微尺
|
○
|
|
C型1/2"摄像适配器
|
○
|
MXCTV0.5
|
数码相机适配器
|
○
|
MXDM
|
“●”为标准配件"○ "为选购配件
MX-6R工业检测显微镜配置表
MX-6R工业检测显微镜系统尺寸图
