AFG3000系列任意函数发生器 首页 > 产品目录 > 仪器仪表 > 泰克 > 任意函数发生器
下一代信号发生技术
■应用
-电子器件测试和设计
-传感器仿真
-功能性测试
-教育和培训
无可比拟的性能、通用性、直观操作和经济性,使得AFG3000系列函数、任意波性和脉冲发生器成为业内用处最广泛的仪器。由于大型彩色显示器和直观的用户界面,您可以全面树立信心,确保生成所需的信号。
产品 | AFG3011 | AFG3021B | AFG3022B | AFG3101 | AFG3102 | AFG3251 | AFG3252 |
通道数量 | 1 | 1 | 2 | 1 | 2 | 1 | 2 |
波形 | 正弦,方波,脉冲,任意,锯齿波,Sin(x)/x,高斯,洛伦兹,指数上升/衰落,半正矢,噪声 | ||||||
正弦 | 1μHz-10MHz | 1μHz-25MHz | 1μHz-100MHz | 1μHz-240MHz | |||
方波 | 1μHz-5MHz | 1μHz-12.5MHz | 1μHz-50MHz | 1μHz-120MHz | |||
脉冲/任意 | 1μHz-5MHz | 1μHz-12.5MHz | 1μHz-50MHz | 1μHz-120MHz | |||
其他波形 | 1μHz-100kHz | 1μHz-250kHz | 1μHz-1MHz | 1μHz-2.4MHz | |||
噪声带宽 | 10MHz | 25MHz | 100MHz | 240MHz | |||
任意采样率(波形长度) | 250MS/s | 250MS/s | 1GS/s(≤16k); 250MS/s(>16k) | 2GS/s(≤16k); 250MS/s(>16k) | |||
波形内存 | 4×2-128k | ||||||
调制 | AM,FM,PM,FSK,PWM | ||||||
频率分辨率 | 1μHz或12位 | ||||||
时基稳定性 | 每年±1ppm | ||||||
垂直分辨率 | 14位 | ||||||
扫描 | 线性,对数 | ||||||
至50欧姆幅度 | 20mVp-p-20Vp-p | 10mVp-p-10Vp-p | 20mVp-p-10Vp-p | 200MHz:50mVp-p-5Vp-p >200MHz:50mVp-p-4Vp-p | |||
幅度分辨率 | 0.1mVp-p或4位 | ||||||
增加输入 | 否 | 否 | 是 | 是 | |||
接口 | USB,LAN,GPIB |
如需所有最新配套资料,请立即与泰克本地代表联系!

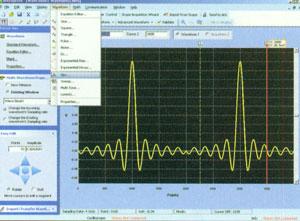

ArbExpressTM软件 通过这一PC软件,您可以轻松地创建和修改自定义波形,从任何泰克示波器无缝导入波形,或通过公式编辑器、手绘、点绘和波形数学运算定义波形。 |

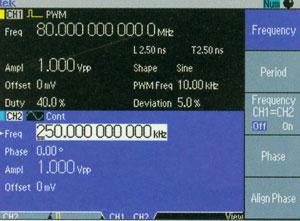

波形参数 同时查看通道1和通道2的波形参数(双通道型号)。 |

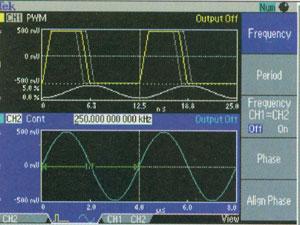

波形图表 同时查看通道1和通道2的波形 |
■主要特点和优点
-高达240MHz的正弦波
-高达120MHz的脉冲波
-高达2GS/s的任意波形
-到50欧姆输入的幅度高达20Vp-p(到开路的幅度高达40Vp-p)
-调制模式、扫描模式和突发模式
-大型彩色显示屏一目了然地提供了所有相关设置(AFG3021B是单色显示器)
-详细显示波形形状、调制和触发信号及时间和幅度标度,全面树立信号设置信心
-USB存储设备插入到前面板中,扩大了存储容量,保存波形和仪器设置
-快捷键可以直接使用常用的功能和参数
-上下文相关帮助允许用户学习各种特性和功能
-双通道型号,节约成本和工作台空间
-脉冲发生器,支持最短2.5ns的可变边沿时间
-噪声发生器,在每条通道中增加可变噪声
-触发/同步输入和输出
-相加输入,在输出中增加外部信号
-用户界面语言可以选择
■AFG3000系列推荐附件
RM3100-
机架安装套件
013-0345-00-
保险丝适配器,BNC-P到BNC-R
159-0454-00-
成套保险丝,3个.0.125A
012-0482-00-
BNC屏蔽电缆,3英尺
012-1256-00-
BNC屏蔽电缆,9英尺
■了解更多
-信号源XYZ(读物),76W-16672-xx
-使用任意波形/函数发生器复现实际环境信号(应用指南),76W-18661-xx
-半导体检定依赖灵活的激励信号(应用指南),76W-18660-xx
-检定IQ调制顺依赖灵活的信号发生器激励信号,75W-20774-xx
-高幅度任意波形/函数发生器简化汽车、半导体、科学和工业应用测量(应用指南),75W-21998-xx
-AFG3000系列(产品资料),76W-18656-xx
如需所有最新配套资料,请立即与泰克本地代表联系!
