MSO4000系列混合信号示波器 首页 > 产品目录 > 仪器仪表 > 泰克 > 混合信号示波器
嵌入式设计首选全能调试工具
■应用
- 嵌入式设计和调试
- 混合信号设计和调试
- 检查瞬态现象
- 视频设计和调试
- 汽车电子
现在,您可以在一台泰克仪器上查看模拟信号和数字信号。MSO4000系列混合信号示波器为您提供了DPO4000系列的所有优点和功能及基本逻辑分析仪功能。
熟悉的示波器操作和使用简便的新型功能,可以使您的工作更轻松。除业内领先的技术指标外,它还提供强大的混合信号调试功能,您可以获得嵌入式设计首选的全能调试工具。

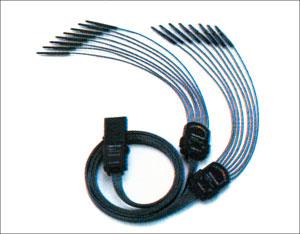

P6516数字探头
MSO4000系列标配的P6516探头提供了简便的数字探测功能。
它有两个带色码的8通道适配夹,可以简便地连接在仪器的正面。
指标 | MSO4032 | MSO4034 | MSO4054 | MSO4104 |
通道数量 | 2条模拟通道+16条数字通道 | 4条模拟通道+16条数字通道 | 4条模拟通道+16条数字通道 | 4条模拟通道+16条数字通道 |
显示屏 | 大型10.4英寸(264毫米)XGA显示屏 | 大型10.4英寸(264毫米)XGA显示屏 | 大型10.4英寸(264毫米)XGA显示屏 | 大型10.4英寸(264毫米)XGA显示屏 |
带宽 | 350MHz | 350MHz | 500MHz | 1GHz |
每条通道采样率(GS/s) | 2.5GS/s | 2.5GS/s | 2.5GS/s | 5GS/s |
记录长度 | 所有模拟通道和数字通道上标配10M样点 | |||
触发类型 | 边沿,逻辑,脉冲(宽度,欠幅脉冲),建立时间和保持时间,上升时间/下降时间,扩展视频*1,I2C*1,SPI*1,CAN*1,RS-232/422/485/UART*1,并行,LIN*1,FlexRay*1 | |||
串行解码和分析*1 | I2C,SPI,CAN,LIN,FlexRay,RS-232/422/485/UART | |||
连接和存储 | 三个USB主机端口,一个USB设备端口,CompactFlashTM,LAN(10/100Base-T以太网),XGA输出 | |||
最大数字定时分辨率 | 60.6ps |
*1选配

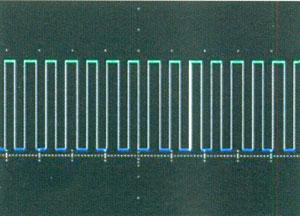

■MSO4000系列-下一代数字波形显示
MSO4000系列可以简便地查看和设置数字波形
■绿色表示逻辑高
■蓝色表示逻辑底
■白边表示提供了更多的信息
■了解更多
-调试混合信号嵌入式设计(应用指南),3GW-20215-xx
-Wave Inspector®简化波形分析(应用指南),48W-19039-xx
-调试嵌入式系统设计中的低速串行总线(应用指南),48W-19040-xx
■推荐附件
DPO4AUTO-汽车串行触发和分析模块(CAN,LIN)。 DPO4AUTOMAX-汽车串行触发和分析模块(FlexRay,CAN,LIN)。 DPO4VID-HDTV和自定义视频触发模块。 DPO4EMBD-嵌入式串行触发和分析模块(I2C,SPI) |
DPO 4COMP-计算机串行触发和分析模块(RS-232/422/485/UART)。 SIGEXPTE-NI LabView Signal ExpressTM泰克版软件-完整版。 NEX-HD2-HEADER-目标上Mictor 连接到0.1”针头。 TEK-USB-488-GPIB到USB适配器。 |
AC4000-软手提箱。 HCTEK4321-硬手提箱(要求AC4000) RM4000-机架安装套件。 |
