Quick Vision STREAM359系列-CNC视像测量系统 首页 > 产品目录 > 精密测量 > 三丰量具 > 视像测量系统/其它
性能参数
型号和类型
|
QV STREAM
302 |
QV STREAM
PLUS 302 |
QV STREAM
404 |
QV STREAM
PLUS 404 |
QV STREAM
606 |
QV STREAM
PLUS 606 |
|
测量范围
|
X轴
|
300mm
|
400mm
|
600mm
|
|||
Y轴
|
200mm
|
400mm
|
650mm
|
||||
测量范围 Z轴
|
200mm(50mm)*
|
250mm(50mm)*
|
250mm(50mm)*
|
||||
分辨率
|
0.1µm
|
0.1µm
|
0.1µm
|
||||
高灵敏度CCD照相机
|
B&W、顺序扫描CCD
|
B&W、顺序扫描CCD
|
B&W、顺序扫描CCD
|
||||
精度*
(20°C± 0.2°C) |
E1XY
|
(1.5+3L/1000)µm
|
(1.5+3L/1000)µm
|
(1.5+3L/1000)µm
|
|||
E1Z
|
(3.0+4L/1000)µm
|
(3.0+4L/1000)µm
|
(3.0+4L/1000)µm
|
||||
E2XY
|
(2.5+4L/1000)µm
|
(2.5+4L/1000)µm
|
(2.5+4L/1000)µm
|
||||
最大驱动速度(X/Y/Z轴)
|
300mm/s
|
300mm/s
|
300mm/s
|
||||
最大测量速度
|
5mm/s
|
40mm/s
|
5mm/s
|
40mm/s
|
5mm/s
|
40mm/s
|
|
照明(PRL:可编程环行灯)
|
表面
|
高亮度 LED,R/G/BW
|
高亮度 LED,R/G/BW
|
高亮度 LED,R/G/BW
|
|||
轮廓
|
高亮度 LED,R/G/BW
|
高亮度 LED,R/G/BW
|
高亮度 LED,R/G/BW
|
||||
PRL
|
标准LED,
R/G/B/W |
高亮度 LED,R/G/BW
|
标准LED,
R/G/B/W |
高亮度 LED,R/G/BW
|
标准LED,
R/G/B/W |
高亮度 LED,R/G/BW
|
|
放大倍率变化系统
|
可编程电动转盘
|
可编程电动转盘
|
可编程电动转盘
|
||||
工作台玻璃尺寸
|
399×271mm
|
493×551mm
|
697×758mm
|
||||
最大工件负载
|
20kg
|
40kg
|
50kg
|
||||
尺寸(W×D×H)****
|
784×860×1535mm
|
1040×1220×1765mm
|
1310×1861×1821mm
|
||||
重量****
|
383kg
|
662kg
|
1848kg
|
* 在STREAM模式使用表面照明
** 测量精度在以下条件下定义可编程电动转盘:1X 物镜套装:5X L=任意两点间的距离(mm)
*** 持续/频闪观测仪可转换
**** 包括机械台架
可提供台架型
特点
无停止视觉测量
极大提高测量效率
传统的视像测量系统需要不断的重复工作台移动、工作台停止、测量、工作台启动和工作台移动该循环工序。这种操作模式是限制提高测量效率的基本原因。
Quick Vision Stream 系统采用了创新的图像获取技术,可以避免工作台停止,使连续测量成为可能,同时可以保持原有的测量精度。通过取消测量过程中加速、减速以及让工作台保持不动的时间,可以实现测量效率的极大提高。
QV STREAM和传统系统测量效率的比较
STREAM PLUS 系列: 超过5次
STREAM系列: 3次
使用三丰传统系统三丰样品工件进行测量,然后加以比较
STREAM模式
这种无停止测量系统被称为STREAM模式

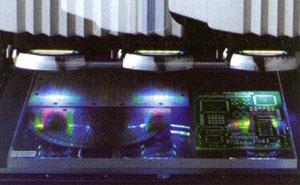

新发展的频闪观测仪照明系统
频闪观测仪器照明系统是在高亮LED闪光照明系统基础上发展起来的,可确保地停止视像测量得以实现。在工作台到达测量占的瞬间,照明器可以发出短暂而高亮的闪光,可以有效捕捉所有运动的物体。照明器的开关过程非常短暂,确保不会出现图像模糊而且可以细致、完整的获取图像。这项创新设计使用平行光管镜头和双色镜,充分利用 了高密度、高亮度LED阵列的优势,可以达到超亮、定向、有效的照明效果。

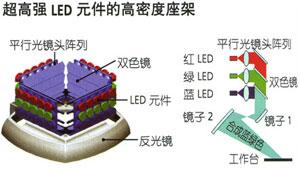

超高强LED元件的高密度座架
图
详见 QUICK VISION STREAM(E4295)产品样本
