Quick Scope359系列-CNC/手动视像测量系统 首页 > 产品目录 > 精密测量 > 三丰量具 > 视像测量系统/其它
特点:CNC型
• 表面、轮廓和光纤环行灯照明选择允许用户配置QS照明以满足不同测量需求。
• 基于Windows ®的QSPAK软件功能强大,使用方便,可以提供宽测量光谱和分析功能。
• 具备调焦 、自动调焦 、测量回放、单击边缘探测、图像显示、和48种不同宏程序等功能,针对部分通用零件特点,还具有图形匹配功能。
• 可以由鼠标或多功能控制盒选件控制X,Y工作台。
特点:手动型
• 优秀的表面观察型号,可以对程种工作进行测量。
• 分辨率可达0.1µm,Z轴范围可达150mm。
• 电动调焦功能可以简便快速的进行倍率转换。(倍率固定型:QS-L1020/AF)
• 良好的照明功能可以变换照明设置以满足不同工件需要。
• 工作台上的快速释放系统要以瞬间将粗糙运动模式转换为精细运动。
• 快速导航功能允许用户迅速完成重复测量。
• QS-L1020/AF和QS-L1020Z/AF带有自动调焦功能。
详见UICK SCOPE(E4142)产品样本
性能参数
型号
|
|
QS200
|
QS250
|
QS200Z
|
QS250Z
|
测量范围
|
X轴
|
200mm
|
200mm
|
200mm
|
200mm
|
Y轴
|
200mm
|
250mm
|
200mm
|
250mm
|
|
Z轴
|
100mm
|
100mm
|
100mm
|
100mm
|
|
分辨率
|
0.5µm
|
||||
长度标准
|
反射型线性编码器
|
||||
测量精度(20°C)
|
XY:(2.5+6L/1000)µm,Z:(5+6L/1000)µm
|
||||
放大倍率
|
物镜
|
2.5X,1X,5X
|
2.5X,1X,5X
|
0.5X-3.5X变焦
|
0.5X-3.5X变焦
|
监视器
|
105X(到2.5X)
|
105X(到2.5X)
|
21X-147X
|
21X-147X
|
|
图像探测装置
|
高分辨率1/3"彩色CCD照相机
|
||||
照明
|
表面:同轴光,光纤环行灯; 轮廓:台面灯
|
||||
工作台玻璃尺寸
|
269×261mm
|
269×311mm
|
269×261mm
|
269×311mm
|
|
最大工件高度
|
110mm
|
110mm
|
110mm
|
110mm
|
|
最大工件重量
|
10kg
|
10kg
|
10kg
|
10kg
|
|
尺寸(W×D×H)、重量
|
465×815×663mm,76kg
|
*使用2.5X物镜或者焦距调整为2.5X(监控器最大倍率:105X),L为测量长度(mm)
性能参数
型号
|

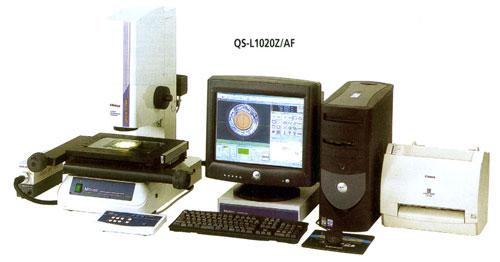

QS-L1020/AF
|
QS-L1020/AF
|
QS-L1020Z
|
QS-E1020
|
|
测量范围(X轴/Y轴/Z轴)
|
200×100×150mm
|
||||
分辨率
|
0.1µm
|
||||
长度标准杆
|
反射型线性编码器
|
||||
测量精度(20°C)
|
XY:(3+20L/1000)µm,Z:(5+6L/1000)µm
|
||||
放大倍率
|
物镜
|
2.5X,1X,5X
|
0.5X-3.5X变焦
|
0.5X-3.5X变焦
|
2.5X,1X,5X
|
监视器
|
105X(到2.5X)
|
21X-147X
|
21X-147X
|
105X(到2.5X)
|
|
图像探测装置
|
高分辨率1/3"彩色CCD照相机
|
||||
照明
|
表面:同轴光,光纤环行灯; 轮廓:台
|
||||
工作台玻璃尺寸
|
269×261mm
|
269×311mm
|
269×261mm
|
269×311mm
|
|
最大工件高度
|
150mm
|
150mm
|
150mm
|
150mm
|
|
最大工件重量
|
10kg
|
10kg
|
10kg
|
10kg
|
|
尺寸(W×D×H)、
|
618×700×676mm,56kg(618×752×682mm,57kg:QS-E1020)
|
*使用2.5X物镜或者焦距调整为2.5X(监控器最大倍率:105X),L为测量长度(mm)
