Crysta-Plus M400/500/700系列/196系列-手动-气浮型CMM 首页 > 产品目录 > 精密测量 > 三丰量具 > 三坐标测量机
手动-气浮型 CMM的设计旨在达到高精度、低成本、易操作的目的。Crysta-plus M具有宽泛的应用范围,既可以测量简单的尺寸又可以测量复杂的轮廓。
特点
• 高精度的空气轴承和轻型移动部件,有效保证了机器操作的稳定性。
• 在整个测量过程中保持持续精细进给状态。
• 每个轴都装有单触空气夹钳。
性能参数
型号
|
Crysta-Plus M443
|
Crysta-Plus M544
|
Crysta-Plus M574
|
Crysta-Plus M776
|
Crysta-Plus M7106
|
|
测量范围
|
X轴
|
400mm
|
500mm
|
500mm
|
700mm
|
700mm
|
Y轴
|
400mm
|
400mm
|
700mm
|
700mm
|
1000mm
|
|
Z轴
|
300mm
|
400mm
|
400mm
|
600mm
|
600mm
|
|
分辨率
|
0.5µm
|
0.5µm
|
0.5µm
|
0.5µm
|
0.5µm
|
|
精度*
|
E
|
(3.0+4.0L/1000)µm
|
(3.5+4.5L/1000)µm
|
(4.5+4.5L/1000)µm
|
||
R
|
4.0µm
|
4.0µm
|
5.0µm
|
|||
工作台
|
材料
|
花岗岩
|
花岗岩
|
花岗岩
|
花岗岩
|
花岗岩
|
尺寸
|
624×805mm
|
638×860mm
|
638×1160mm
|
880×1420mm
|
880×1720mm
|
|
抽头插入
|
M8×1.25mm
|
M8×1.25mm
|
M8×1.25mm
|
M8×1.25mm
|
M8×1.25mm
|
|
工作
|
最大高度
|
480mm
|
510mm
|
510mm
|
800mm
|
800mm
|
最大负载
|
180kg
|
180kg
|
180kg
|
500kg
|
1000kg
|
|
重量(主机)
|
360kg
|
495kg
|
615kg
|
1390kg
|
1630kg
|
*此机器配有温度补偿系统。
符合ISO10360-2标准。
使用测头系统:TP20
L为测量长度(mm)

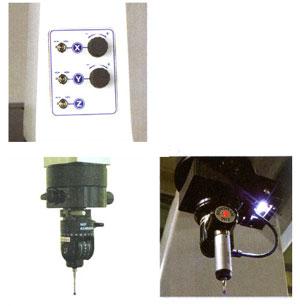

单触空气夹钳便于快速定位
Z轴上符合人机工程学设计的导引夹可确保持续测量(不包括 Crysta-Plus M443)

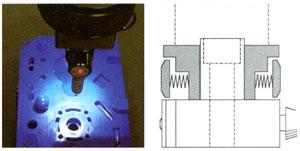

测头照明装置(选用)用于为测头和探针照明,同时也提供工作环境照明。
技术参数
长度标准: 高精度线性编码器
导引系统: 空气轴承
轴夹钳: 单触空气夹钳
精细进给: 全范围
气压:0.4Mpa(0.35Mpa:M443)
空气消耗量:50L/min
可确保精度的温度环境*
温度范围
|
|
16°C-26°C(15°C-30°C)
|
温度变化
|
每小时
|
2.0K
|
每24小时
|
5.0K
|
|
温度剃度
|
垂直
|
1.0K/m
|
水平
|
1.0K/m
|
* 当使用温度补偿系统时
():Cryta-Plus M443
详见CRYSTA-PLUS M443(E4307)和CRYSTA-PLUS M(E4276)产品样本
