ACK-C0,HV-112/113/114/115/810系列-维氏硬度试验机 首页 > 产品目录 > 精密测量 > 三丰量具 > 硬度试验机
技术参数
测力范围:
AVK-C0:9.807,49.03,98.07,196.1,294.2,490.3N
HV-112,HV-113: 1.961,2.942,4.903,9.807,24.51,49.03,98.07,196.1N
HV-114,HV-115:9.807,19.61,29.42,49.03,98.07,196.1,294.2,490.3N
测力设置: 通过表盘
负载精度: ±1%
负载控制: 自动(负载、持续时间、卸载)
负载时间:5s-99s(1s增量)(5,10,15)
最大测试物高度:210mm(205mm:AVK-C0)
最大测试物深度:170mm(从165mm:AVK-C0)
(从压头轴心开始)
压头/物镜旋转盘:手动型压头安装数量:1-mount
目镜安装数量:2-mount(1-mount:ACK-C0)
光程*: 分为两路,分别为视象监视器和照片(单路:AVK-C0)
最小读数:0.1µm(1µm:AVK-C0)
控制装置*:触摸屏型
数据输出*:RS-232C,Digimatic编码(SPC)和Centronics
电源:100/120/220/240V AC,50/60Hz
尺寸(W×D×H )
主机:245×515×770mm
控制装置*:165×260×105mm
重量(主机):50kg(45kg:AVK-C0)
*不包括AVK-C0
选件
19BAA063:用于努普氏硬度试验机的金刚石压头
810-037:圆形工作台(ø180mm)
810-038: 圆形工作台(ø250mm)
810-012: 50×50mm行程XY工作台
810-016: 卡钳(最大开度:45mm)
810-017: 卡钳(最大开度:100mm)
810-092: 视像打印机(VP-1200,100V AC)
19BAA221: 视像打印纸
810-622:打印机(DPU-414)
19BAA157: 打印机纸(10卷/套)
19BAA266: 打印机连接电缆
264-504: DP-1VR
09EAA082: DP-1VR打印机纸(10卷/套)
936937: SPC电缆(1m)
965014: SPC电缆(2m)
19BAA011: 硬度基准片(200HV)
19BAA012: 硬度基准片(300HV)
19BAA013: 硬度基准片(400HV)
19BAA014: 硬度基准片(500HV)
19BAA015: 硬度基准片(600HV)
19BAA016: 硬度基准片(700HV)
19BAA017: 硬度基准片(800HV)
19BAA018: 硬度基准片(900HV)
——: VLPAK自动读数测量程序(见413页)
耗材
810-087: 照明灯(1个)
详见Hardness Tesing Machines(E4104)产品样本
特点
• 具有1.961N~490.3N*的测力范围,能够测量多种测试物。负载时间可设置为1秒,增量为5~99。
压痕最小读数为0.1µm。
因此可对小压痕进行高精度测量。
* 参见第3页。

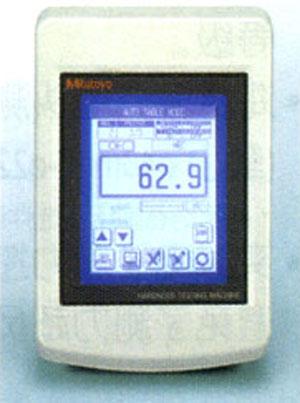

功能:控制装置
• 背投液晶图形显示压痕尺寸(D1/D2),硬度值和硬度标准
测量点数
测量条件(HV/HK压头类型、测力、负载时间)
GO/+NG公差检验
柱面及球 面补偿和偏置
• 远程控制电动镜头旋转盘
• 转换为其他硬度标准
• 统计处理
性能参数
型号
|
ACK-C0
|
HV-112
|
HV-113
|
HV-114
|
HV115
|
货号
|
810-160*
|
810-163*
|
810-981*
|
810-165*
|
810-985*
|
测力范围
|
9.807,49.03,98.07
196.1,294.2,490.3N |
1.961,2.942,4.903,9.807,24.51,
49.03,98.07,196.1N |
9.807,19.61,29.42,49.03,98.07,196.1,294.2,490.3N
|
||
测力设置
|
通过表盘
|
通过表盘
|
通过表盘
|
通过表盘
|
通过表盘
|
控制装置
|
-
|
触摸屏型
|
|||
视像检测器
|
-
|
-
|
9"B/W
|
-
|
9"B/W
|
压头/物镜旋转盘
|
手动
|
电动
|
电动
|
电动
|
电动
|
压头安装数量
|
1
|
1
|
1
|
1
|
1
|
物镜安装数量
|
1(测量)
|
2(测量)
|
2(测量)
|
2(测量)
|
2(测量)
|
*为区分交流电源电压,在货号后加上以下后缀(如:810-160A)
A适于UL/CSA,C适于JIS/100V,D适于CEE,E适于BS,F适于SAA,DC适于中国、K适于EK,无后缀适于JIS/100V

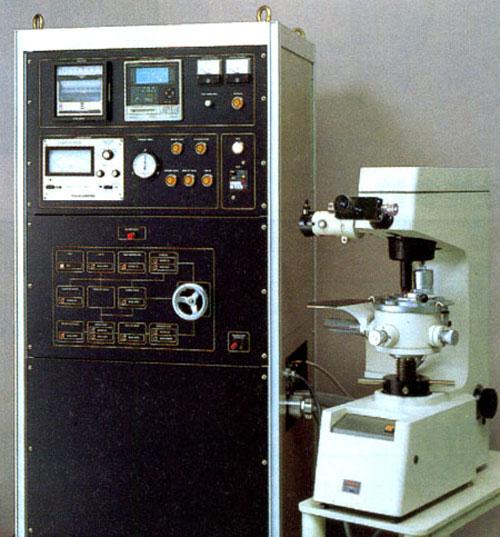

810-155*:AVK-HF
高温 下的维氏硬度测量
