Contracer(轮廓测量仪)CV-3100/CV-4100/218系列-轮廓测量仪 首页 > 产品目录 > 精密测量 > 三丰量具 > 表面粗糙度测量仪/轮廓测量仪
连接个人计算机系统和软件的CV-3100S4
特点
• 大幅度提高了驱动速度(X轴:80mm/s,Z2轴:20mm/s),近一步降低了总测量时间。
• 为了在一定时段内维持仪器的直线度精度规格,三丰公司采用了具有极佳的耐磨擦性及稳定性的高硬度陶瓷导轨。
• 大量的外周设备选件支持CNC模式,从而可以很容易实现CNC测量。
• 驱动装置(X轴)和立柱(Z2轴)中集成了高精度光栅尺(Z2轴为ABS型),从而提高了在垂直方向持续自动测
量小孔和不易定位工件的重复精度。
• X轴精度:±(0.8+0.01L)µm
Z1轴精度: ±(0.8+l0.5H1/25)µm*,针对高精度工件的测量所设计。
*CV-4100S4,H4,W4型
L为驱动长度,H为测量高度(mm)

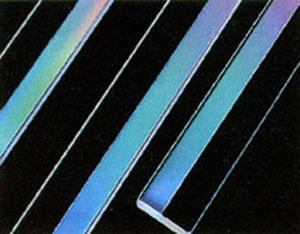

• CV-4100系列的驱动装置集成了Laser Holoage检测器,在Z轴(垂直方向)的窄/宽测量范围内,提供卓越的精度和分辨率。

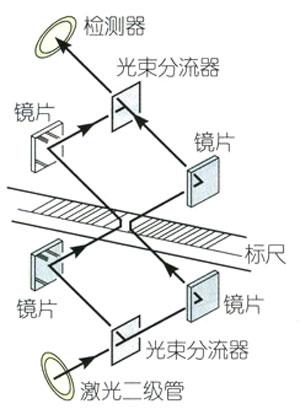

三丰公司具有创新意义的激光全息光栅尺技术,运用了 衍射光干涉现象,达到了近似干涉仪级别的高精度,有效保证了全部测量范围50mm内高达0.05µm的分辨率。
自动测量功能

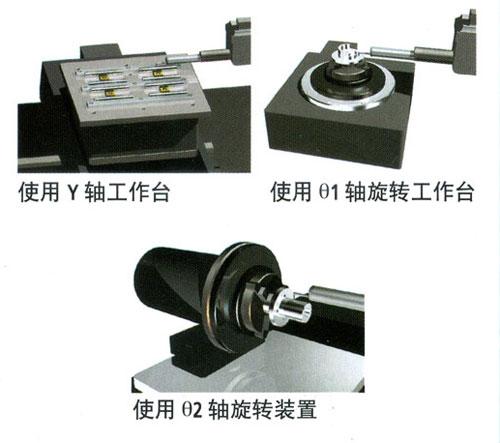

• 配备有大量支持CNC模式的外周设备选件,从而可实现自动测量功能。
技术参数
X轴
测量范围:100mm或200mm
分辨率:0.05µm
测量方法:反射型光栅尺
驱动速度:80mm/s和手动
测量速度:0.02,-5mm/s
测量方向:向前/向后
直线度: 0.8µm/100mm,2µm/200mm*当X轴在水平方向上
指示精度:±(1+0.01L)µm(CV-3100S4,H4,W4)
(20°C时) ±(0.8+0.01L)µm(CV-4100S4,H4,W4)
±(1+0.02L)µm(CV-3100S8,H8,W8)
±(0.8+0.02L)µm(CV-4100S8,H8,W8)
*L为驱动长度(mm)
倾斜范围:±45°
Z2轴(立柱)
垂直行程:300mm或500mm
分辨率:1µm
测量方法:ABSOLUTE光栅尺
驱动速度:0-20mm/s和手动
Z1轴(检测器)
测量范围:±25mm
分辨率:0.2µm(CV-3100系列)
0.05µm(CV-4100)
测量方法:光栅尺(CV-3100系列)
laser hologage(CV-4100系列)
指示精度:±(2+14HI/100)µm(CV-3100系列)
(20°C时) ±(0.8+l2HI/100)µm(CV-4100系列)
*H为水平位置上的测量高度(mm)探针上/下动作:弧形运动
探针方向:向上/向下
测力:30mN
跟踪角度:向上:77°、向下:87°
(根据表面粗糙度,使用标准单切面探针)
探针针尖 半径:25µm、硬质合金针尖
基座尺寸(W×H): 750×600mm或1000×450mm
基座材料: 花岗岩(CV-2000)
重量
主机: 140kg(S4),150kg(H4),155kg(W4)
145kg(S8),155kg(H8),160kg(W8)
控制装置:14kg
遥控箱:0.9kg
电源:100-240VAC ±10%,50/60Hz
能耗:400W(仅限主机)
批量校正功能
• 专用的校正规可以使用户在一次操作中对测量仪的Z轴增益、对称性、探针半径等进行校正。
软件选件

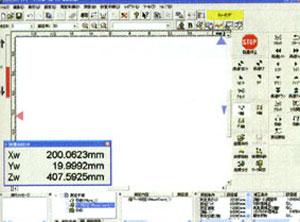

测量控制

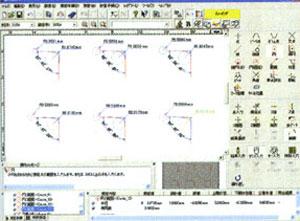

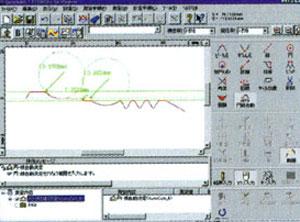

轮廓分析功能

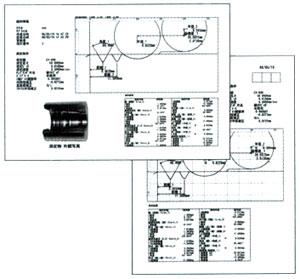

报告生成功能
自动圆/线别功能
图形合并功能
详见C0ntracer CV-3100/4100series(E4293)产品样本
性能参数
型号
|
CV-3100S4
|
CV-3100H4
|
CV-3100W4
|
货号(mm)
|
218-421*
|
218-422*
|
218-423*
|
货号(inch)
|
218-431*
|
218-432*
|
218-433*
|
型号
|
CV-4100S4
|
CV-4100H4
|
CV-4100W4
|
货号(mm)
|
218-461*
|
218-462*
|
218-463*
|
货号(inch)
|
218-471*
|
218-472*
|
218-473*
|
X1轴测量范围
|
100mm
|
100mm
|
100mm
|
垂直行程
|
300mm电动立柱
|
500mm电动立柱
|
500mm电动立柱
|
花岗岩基座尺寸(W×D))
|
600×450mm
|
600×450mm
|
1000×450mm
|
尺寸(主机、W×D×H)
|
741×450×905mm
|
741×450×1105mm
|
1118×450×1111mm
|
重量(主机)
|
140kg
|
150kg
|
155kg
|
型号
|
CV-3100S8
|
CV-3100H8
|
CV-3100W8
|
货号(mm)
|
218-426*
|
218-427*
|
218-428*
|
货号(inch)
|
218-436*
|
218-437*
|
218-438*
|
型号
|
CV-4100S8
|
CV-4100H8
|
CV-4100W8
|
货号(mm)
|
218-466*
|
218-467*
|
218-468*
|
货号(inch)
|
218-476*
|
218-477*
|
218-478*
|
X1轴测量范围
|
200mm
|
200mm
|
200mm
|
垂直行程
|
300mm电动立柱
|
500mm电动立柱
|
500mm电动立柱
|
花岗岩基座尺寸(W×D))
|
600×450mm
|
600×450mm
|
1000×450mm
|
尺寸(主机、W×D×H)
|
741×450×905mm
|
767×450×1105mm
|
1144×450×1111mm
|
重量(主机)
|
145kg
|
155kg
|
160kg
|
* 为区分交流电源电压,在货号后加上以下后缀(如:218-421A):
A适于UL/CSA,D适于CEE,E适于B
,E适于BS,DC适于中国、K适于EK,无后缀适于JIS/100V
各种符合测量要求的型号
CV-3100S4/CV-4100S4
横移范围:100mm
垂直行程:300mm
基座尺寸(W×D):600×450mm
基座材料:花岗岩
CV-3100H4/CV-4100H4
横移范围:100mm
垂直行程:500mm
基座尺寸(W×D):600×450mm
基座材料:花岗岩
CV-3100W4/CV-4100W4
横移范围:100mm
垂直行程:500mm
基座尺寸(W×D):1000×450mm
基座材料:花岗岩
CV-3100S8/CV-4100S8
横移范围:200mm
垂直行程:300mm
基座尺寸(W×D):600×450mm
基座材料:花岗岩
CV-3100H8/CV-4100H8
横移范围:200mm
垂直行程:500mm
基座尺寸(W×D):600×450mm
基座材料:花岗岩
CV-3100W8/CV-4100W8
横移范围:200mm
垂直行程:500mm
基座尺寸(W×D):1000×450mm
基座材料:花岗岩
