Contracer(轮廓测量仪)CV-1000/CV-2000/218系列-轮廓测量仪 首页 > 产品目录 > 精密测量 > 三丰量具 > 表面粗糙度测量仪/轮廓测量仪
特点
• Z轴装有数显弧形标尺,可以提供更大的测量范围和更高的分辨率,从而不必再依靠测量倍率。
• 可以应用数据分析系统(个人计算机和Formpak-1000软件)和XY坐标绘图仪。

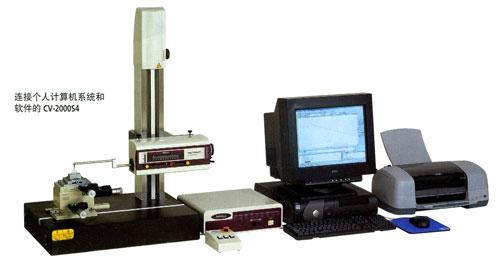

连接个人计算机系统和软件的CV-2000S4

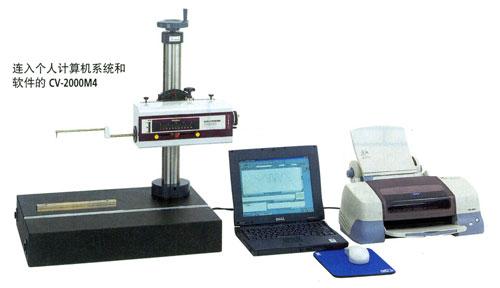

连入个人计算机系统和软件的CV-2000M4

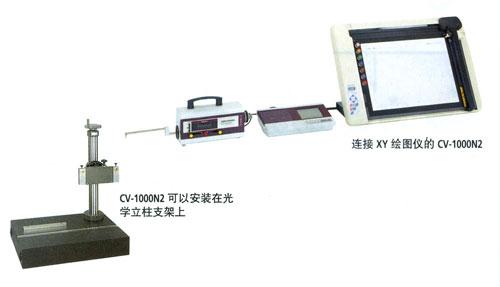

CV-1000为便携式测量仪,可在机加工车间进行较大工件的测量。CV-1000与显示装置选件(内置充电电池)一起使用时,即使不接电源也可正常工作。
技术参数
X1轴
测量范围:50mm(CV-1000)或100mm(CV-2000)
分辨率:0.2µm
测量方法:反射型光栅尺
驱动速度:0.2,1mm/s和手动
测量速度:0.2,0.5mm/s
测量方向:向后
直线度: 3.5µm/50mm(CV-1000),3.5µm/100mm(CV-2000)*当X轴在水平方向上
指示精度:±(3.5+2L/100)µm
*L为驱动长度(mm)
倾斜范围:±45°(CV-2000)
Z2轴(立柱,仅用于CV-2000)
立柱类型: 电动(S4型)和手动(M4型)
垂直行程:250mm(S4型),320mm(M4型)
分辨率:0.2µm(S4型)
测量方法:ABSOLUTE光栅尺(S4型)
驱动速度:0-5mm/s和手动
Z1轴(检测器)
测量范围:25mm(CV-1000)或40mm(CV-2000)
分辨率:0.4µm(CV-1000)或0.5µm(CV-2000)
测量方法:弧形编码器
指示精度:±(3.5+14HI/25)µm
(20°C时) *H为水平位置上的测量高度(mm)
探针上/下动作:弧形运动
探针方向:向下
测力:10-30mN
跟踪角度:向上:77°、向下:87°
(根据表面粗糙度,使用标准单切面探针)
探针针尖 半径:25µm、硬质合金针尖
基座尺寸(W×H): 750×600mm(CV-2000)
基座材料: 花岗岩(CV-2000)
重量:5kg(CV-1000N2),115.8kg(CV-2000M4),124kg(CV-2000S4)
电源:100-240VAC ±10%,50/60Hz
能耗:150W(仅限主机)

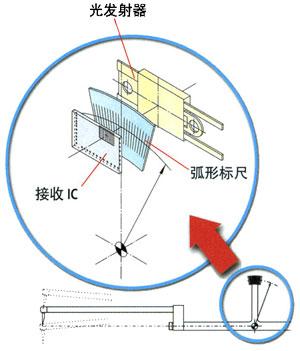

Z轴上的弧形标尺

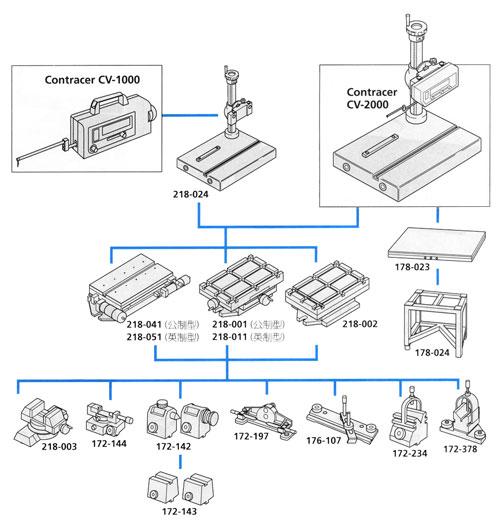

选件
12AAA841: RAM卡
218-341*:显示装置
218-204:用于CV-1000的立柱支架(垂直行程:250mm、倾斜范围:±45°)
218-001:十字移动工作台(XY范围范围:100×50mm)
218-011:十字移动工作台(XY范围范围:4"×2")
218-041:十字移动工作台(XY范围范围:50×25mm)
218-051:十字移动工作台(XY范围范围:2"×1")
218-002: 坚固工作台
176-107: 带夹钳的支架
218-003:旋转夹钳(重型)
172-144: 旋转卡钳
172-234: 带夹钳的V型块(最大工件直径:50mm)
172-378: 带夹钳的V型块(最大工件直径:25mm)
172-197: 旋转式中心架
172-142: 中心支架
172-143:中心支架提升装置
178-023:防震台
178-024:防震台架
998862: 用于立柱的销规(mm)
998861: 用于立柱的销规(inch)
——: 测臂和探针(见404页)
* 为区分交流电源电压,在货号后加上以下后缀(如:218-341A):
A适于UL/CSA,D适于CEE,E适于BS,DC适于中国、K适于EK,无后缀适于JIS/100V
显示装置和XY绘图仪

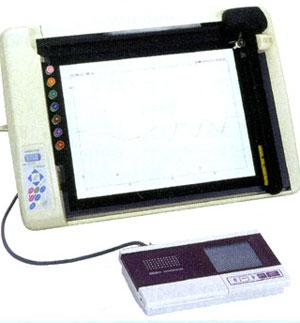

任何人即使是新手也可轻松地通过液晶显示屏和触摸板上的图标和图形进行键分析操作。可先通过显示装置确认轮廓曲线,然后再输出到XY绘图仪。
可将轮廓测量数据存储在RAM卡选件并读入PC。
性能参数
型号
|
CV-1000N2
|
CV-2000M4
|
CV-2000S4
|
货号(mm)
|
218-611*
|
218-631*
|
525-724-1*
|
货号(inch)
|
218-621*
|
218-641*
|
525-724-2*
|
X1轴测量范围
|
50mm
|
100mm
|
100mm
|
Z1轴测量范围
|
25mm
|
40mm
|
40mm
|
Z2轴垂直行程
|
—
|
250mm
|
320mm
|
* 为区分交流电源电压,在货号后加上以下后缀(如:218-611A):
A适于UL/CSA,D适于CEE,E适于BS,DC适于中国、K适于EK,无后缀适于JIS/100V

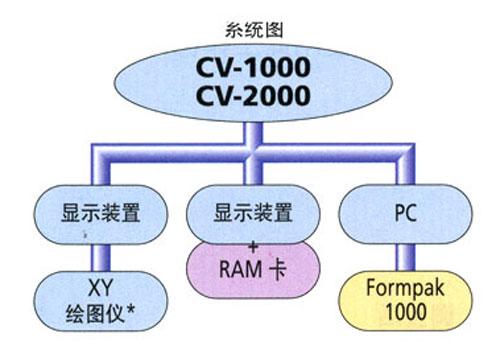

系统图释
