半自动焊锡装置 SLM-1 首页 > 产品目录 > 焊接工具 > GOOT > 特殊型电烙铁/气体烙铁
低成本,高品质批量生产。
实现高效率、高品质、低成本生产,体积小、节省空间,并能简单的用于生产线。
印刷电路板浸蚀用半自动焊锡装置。
适合于少量,多品种,以及各种试生产。
B5尺寸的印刷电路板单面,一天可焊数百至一千块。(一天按工作八小时计算)。品质良好。
亦能适用于多层电路板的焊锡。
体积小,节省空间。

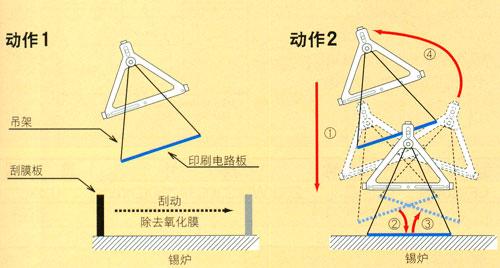

动作
动作1
按“开始”按钮后,刮膜板在焊锡前自动除去焊锡表面上的氧化膜。
动作2
①安装在吊架上的印刷电路板降至焊锡面。
②将印刷电路板按设定时间浸泡于焊锡炉里。
③④焊锡后,印刷电路板回升至初期位置,并无锡悬挂现象。同时,刮膜板也返回原位。

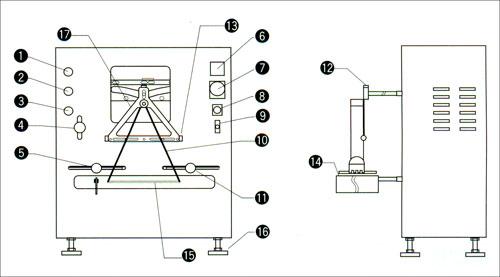

部件名称
① | 开始按钮 | ⑦ | 焊锡时间调整开关 | ⑬ | 夹紧印刷电路板宽度设定 |
② | 复位按钮 | ⑧ | 速度调整旋钮 | ⑭ | 刮膜板 |
③ | 停止按钮 | ⑨ | 电源开关 | ⑮ | 印刷电路板 |
④ | 上下行程设定旋钮 | ⑩ | 印刷电路板夹具(PCB-1) | ⑯ | 支架脚 |
⑤ | 行程设定旋钮(左) | ⑪ | 行程调整旋钮(右) | ⑰ | 吊架 |
⑥ | 电源灯 | ⑫ | 焊锡面高度调整旋钮 |
型号 | SLM-1 |
额定电源 | 110V, 220V AC 50/60Hz |
消费电力 | 60W |
本体尺寸 | 270(D)×530(W)×630×700(H)mm |
总重量 | 40kg |
使用印刷电路板尺寸 | 80×250mm |
吊架上下调整 | 50mm |
吊架上下微调整 | 20mm |
刮膜板上下运动 | 25mm |
刮膜板左右运动 | 120×400mm |
焊锡时间 | 3秒(出厂设定)设定时间0.1秒至30分钟 |
一次的工作时间 | 约17秒(出厂设定)。根据行程,焊锡时间而变化 |
电源线 | 3芯插头、地线(1.5m) |
配件 | 印刷电路板夹具(PCB-1) |
电源线 | 11V AG 220V CG BS |
