物镜378系列 首页 > 产品目录 > 精密测量 > 三丰量具 > 轮廓测量显微镜
三丰的378系列物镜的工作距离是世界上最长的并具有无数的矫光学系统。这些物镜能提供高倍率的自由观察和独立的色差校正。
特点
• 物镜的长工作距离使透镜表面和工作表面之间的距离很大，便于观察很难观察的工件的突出部分。
• M Plan Apo 物镜有优秀的光学系统这种物镜可在整个视场内提供平面的、无单色差（几乎无彩色色差）的图像，它适用于各种显微镜。
• 特别设计的物镜也适用于校正近红外线，近紫外线和紫外线或者各种厚度的液晶玻璃。
• 物镜固定螺纹的设计符合JIS B-7141-1988标准。
.jpg)

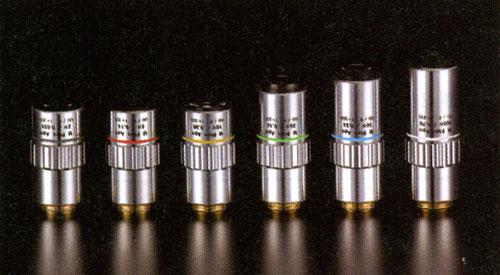

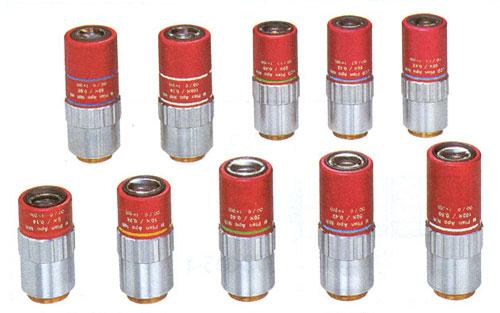

亮视场观察用M plan Apo 和M planApo SL物镜

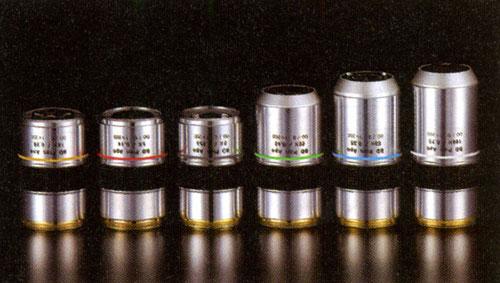

亮/暗视场观察用 BD plan Apo和BD Plan Apo SL物镜
近红外线色差校正M plan NIR 物镜
.jpg)

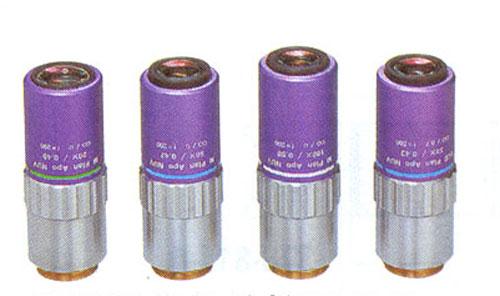

近紫外线色差校正 M Plan NUV 物镜
.jpg)

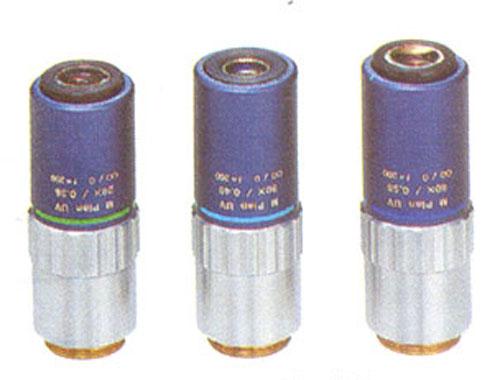

紫外线色差校正 M Plan NUV 物镜
亮视场 M Plan Apo
|
货号
|
Mag.
|
N.A.
|
W.D.
|
f
|
R
|
D.F.
|
视场1
|
视场2
|
重量
|
|
378-800
|
1X
|
0.025
|
11.0mm
|
200mm
|
11.0µm
|
440µm
|
ø24mm
|
4.8× 6.4mm
|
300g
|
|
378-801
|
2X
|
0.055
|
34.0mm
|
100mm
|
5.0µm
|
91µm
|
ø12mm
|
2.4× 3.2mm
|
220g
|
|
378-802-2
|
5X
|
0.14
|
34.0mm
|
40mm
|
2.0µm
|
14.0µm
|
ø4.8mm
|
0.96× 1.28mm
|
230g
|
|
378-803-2
|
10X
|
0.28
|
33.5mm
|
20mm
|
1.0µm
|
3.5µm
|
ø2.4mm
|
0.48× 0.64mm
|
230g
|
|
378-804-2
|
20X
|
0.42
|
20.0mm
|
10mm
|
0.7µm
|
1.6µm
|
ø1.2mm
|
0.24× 0.32mm
|
270g
|
|
378-805-2
|
50X
|
0.55
|
13.0mm
|
4mm
|
0.5µm
|
0.9µm
|
ø0.48mm
|
0.10× 0.13mm
|
290g
|
|
378-806-3
|
100X
|
0.70
|
6.0mm
|
2mm
|
0.4µm
|
0.6µm
|
ø0.24mm
|
0.05× 0.06mm
|
320g
|
注：当使用1X物镜时需要使用偏震装置（378－074）
Mag: 倍率
N.A.:数值孔径
W.D.:工作距离
f:焦距
R:分辨能力
D.F.:景深
视场1：当使用ø24mm的目镜时的视场
视场2：当使用1/2"CCD相机时的视场

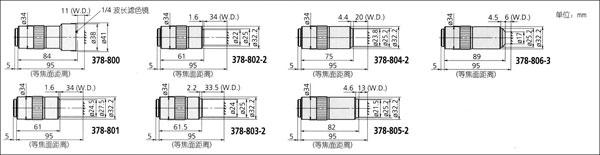

尺寸
亮视场观察
|
货号
|
Mag.
|
N.A.
|
W.D.
|
f
|
R
|
D.F.
|
视场1
|
视场2
|
重量
|
|
378-810-3
|
20X
|
0.28
|
30.5mm
|
10mm
|
1.0µm
|
3.5µm
|
ø1.2mm
|
0.24× 0.32mm
|
240g
|
|
378-811-3
|
50X
|
0.42
|
20.5mm
|
4mm
|
0.7µm
|
1.6µm
|
ø0.48mm
|
0.10× 0.13mm
|
280g
|
|
378-812-3
|
80X
|
0.50
|
15.0mm
|
2.5mm
|
0.6µm
|
1.1µm
|
ø0.3mm
|
0.06× 0.08mm
|
280g
|
|
378-813-3
|
100X
|
0.55
|
13.0mm
|
2mm
|
0.5µm
|
0.9µm
|
ø0.24mm
|
0.05× 0.06mm
|
290g
|
|
378-816-3
|
200X
|
0.62
|
13.0mm
|
1mm
|
0.4µm
|
0.7µm
|
ø0.12mm
|
0.025× 0.03mm
|
490g
|
注：这些物镜具有超长工作距离
Mag: 倍率
N.A.:数值孔径
W.D.:工作距离
f:焦距
R:分辨能力
D.F.:景深
视场1：当使用ø24mm的目镜时的视场
视场2：当使用1/2"CCD相机时的视场

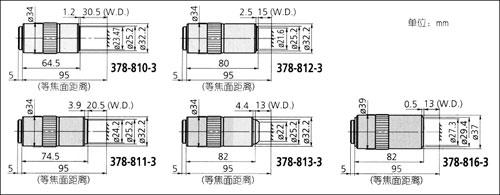

尺寸
亮视场观察
|
货号
|
Mag.
|
N.A.
|
W.D.
|
f
|
R
|
D.F.
|
视场1
|
视场2
|
重量
|
|
378-788-4
|
10X
|
0.42
|
15mm
|
20mm
|
0.8µm
|
1.1.55µm
|
ø1.2mm
|
0.24× 0.32mm
|
240g
|
|
378-814-4
|
50X
|
0.75
|
5.2mm
|
4mm
|
0.4µm
|
0.48µm
|
ø0.48mm
|
0.10× 0.13mm
|
275g
|
|
378-815-4
|
100X
|
0.90
|
1.3mm
|
2mm
|
0.3µm
|
0.34µm
|
0.24µm
|
0.05× 0.06mm
|
275g
|
注:这些物镜具有超长工作距离
Mag: 倍率
N.A.:数值孔径
W.D.:工作距离
f:焦距
R:分辨能力
D.F.:景深
视场1：当使用ø24mm的目镜时的视场
视场2：当使用1/2"CCD相机时的视场

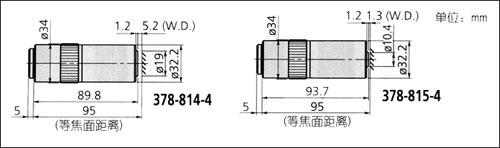

尺寸
注：液晶plan Apo系列用于透过液晶玻璃观察工件（厚度＝3.5mm）
Mag: 倍率
N.A.:数值孔径
W.D.:工作距离
f:焦距
R:分辨能力
D.F.:景深
视场1：当使用ø24mm的目镜时的视场
视场2：当使用1/2"CCD相机时的视场

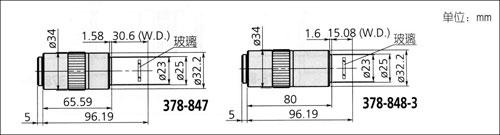

玻璃厚度校正（t=3.5mm）
亮视场观察
|
货号
|
Mag.
|
N.A.
|
W.D.
|
f
|
R
|
D.F.
|
视场1
|
视场2
|
重量
|
|
378-847
|
20X
|
0.28
|
29.42mm*
|
10mm
|
1.0µm
|
3.5µm
|
ø1.2mm
|
0.24× 0.32mm
|
270g
|
|
378-848-3
|
50X
|
0.50
|
13.89mm*
|
4mm
|
0.6µm
|
1.1µm
|
ø0.48mm
|
0.10× 0.13mm
|
320g
|
尺寸
Mag: 倍率
N.A.:数值孔径
W.D.:工作距离
f:焦距
R:分辨能力
D.F.:景深
视场1：当使用ø24mm的目镜时的视场
视场2：当使用1/2"CCD相机时的视场

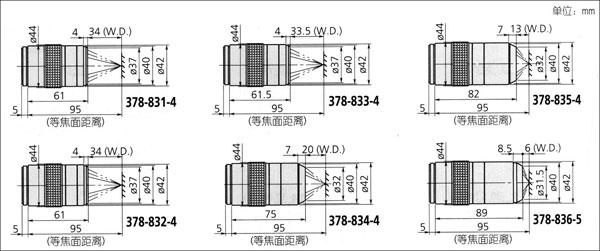

亮/暗市场观察
|
货号
|
Mag.
|
N.A.
|
W.D.
|
f
|
R
|
D.F.
|
视场1
|
视场2
|
重量
|
|
378-831-4
|
2X
|
0.055
|
34.0mm
|
100mm
|
5.0µm
|
91µm
|
ø12mm
|
2.4× 3.2mm
|
230g
|
|
378-832-4
|
5X
|
0.14
|
34.0mm
|
40mm
|
2.0µm
|
14.0µm
|
ø4.8mm
|
0.96× 1.28mm
|
240g
|
|
378-833-4
|
10X
|
0.28
|
33.5mm
|
20mm
|
1.0µm
|
3.5µm
|
ø2.4mm
|
0.48× 0.64mm
|
240g
|
|
378-788-4
|
20X
|
0.42
|
20.0mm
|
10mm
|
0.7µm
|
1.6µm
|
ø1.2mm
|
0.24× 0.32mm
|
300g
|
|
378-814-4
|
50X
|
0.55
|
13.0mm
|
4mm
|
0.5µm
|
0.9µm
|
ø0.48mm
|
0.10× 0.13mm
|
320g
|
|
378-815-4
|
100X
|
0.70
|
6.0mm
|
2mm
|
0.4µm
|
0.6µm
|
ø0.24mm
|
0.05× 0.06mm
|
320g
|
尺寸
.jpg)
注：这些物镜具有超长工作距离
Mag: 倍率
N.A.:数值孔径
W.D.:工作距离
f:焦距
R:分辨能力
D.F.:景深
视场1：当使用ø24mm的目镜时的视场
视场2：当使用1/2"CCD相机时的视场

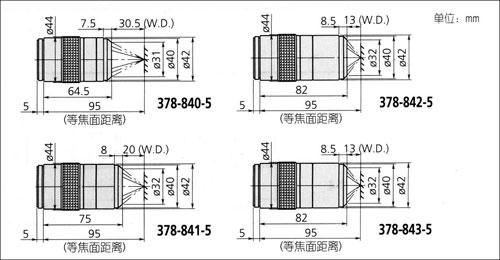

亮/暗市场观察
|
货号
|
Mag.
|
N.A.
|
W.D.
|
f
|
R
|
D.F.
|
视场1
|
视场2
|
重量
|
|
378-840-5
|
20X
|
0.28
|
30.5mm
|
10.0mm
|
1.0µm
|
3.5µm
|
ø1.2mm
|
0.24× 0.32mm
|
240g
|
|
378-841-5
|
50X
|
0.42
|
20.0mm
|
4mm
|
0.7µm
|
1.6µm
|
ø4.8mm
|
0.10× 0.13mm
|
310g
|
|
378-842-5
|
80X
|
0.50
|
15.0mm
|
2mm
|
0.6µm
|
1.1µm
|
ø0.3mm
|
0.06× 0.08mm
|
320g
|
|
378-843-5
|
100X
|
0.55
|
13.0mm
|
4mm
|
0.5µm
|
0.9µm
|
ø2.4mm
|
0.05× 0.06mm
|
320g
|
尺寸

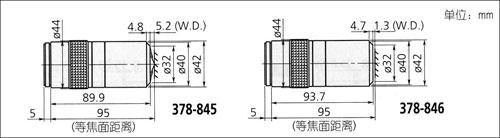

亮/暗市场观察
|
货号
|
Mag.
|
N.A.
|
W.D.
|
f
|
R
|
D.F.
|
视场1
|
视场2
|
重量
|
|
378－845
|
50X
|
0.75
|
5.2mm
|
4mm
|
0.4µm
|
0.48µm
|
ø0.48µm
|
0.10× 0.13mm
|
420g
|
|
378－846
|
100X
|
0.90
|
1.3mm
|
2mm
|
0.3µm
|
0.24µm
|
ø0.24µm
|
0.05× 0.06mm
|
435g
|
尺寸
注：这些物镜具有超高分辨能力
Mag: 倍率
N.A.:数值孔径
W.D.:工作距离
f:焦距
R:分辨能力
D.F.:景深
视场1：当使用ø24mm的目镜时的视场
视场2：当使用1/2"CCD相机时的视场
近红外线色差校正
亮视场观察
|
货号
|
Mag.
|
N.A.
|
W.D.
|
f
|
R
|
D.F.
|
视场1
|
视场2
|
重量
|
|
378-822-4
|
5X
|
0.14
|
37.5mm
|
40mm
|
2.0µm
|
14.0µm
|
ø4.8mm
|
0.96× 1.28mm
|
220g
|
|
378-823-5
|
10X
|
0.26
|
30.5mm
|
20mm
|
1.1µm
|
4.1µm
|
ø2.4mm
|
0.48× 0.64mm
|
250g
|
|
378-824-4
|
20X
|
0.40
|
20.0mm
|
10mm
|
0.7µm
|
1.7µm
|
ø1.2mm
|
0.24× 0.32mm
|
300g
|
|
378-825-5
|
50X
|
0.42
|
17.0mm
|
4mm
|
0.7µm
|
1.6µm
|
ø0.48mm
|
0.10× 0.13mm
|
315g
|
|
378-826-5
|
100X
|
0.50
|
12.0mm
|
2mm
|
0.6µm
|
1.1µm
|
ø0.24mm
|
0.05× 0.06mm
|
335g
|
|
378-863-5
|
50X
|
0.65
|
10mm
|
4mm
|
0.42µm
|
0.65µm
|
ø0.48mm
|
0.10× 0.17mm
|
450g
|
|
378-864-5
|
100X
|
0.70
|
10mm
|
2mm
|
0.74µm
|
0.56µm
|
ø0.24mm
|
0.05× 0.06mm
|
450g
|
注：这些物镜是为把工件图像成在景深之内而设计的（甚至波长在可见光（波长＝480nm）和近红外范围（
波长＝1800nm）之间变化时)时 ，所以 M Plan NIR系列适用于激光修复。然而当波长超过1100nm时，由于玻璃的散射率和折射率的变化，焦点的位置和可见光下的相比可能会稍有偏离。
Mag: 倍率
N.A.:数值孔径
W.D.:工作距离
f:焦距
R:分辨能力
D.F.:景深
视场1：当使用ø24mm的目镜时的视场
视场2：当使用1/2"CCD相机时的视场

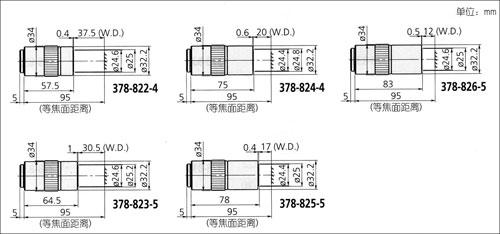

尺寸
近紫外线色差校正
亮视场观察
|
货号
|
Mag.
|
N.A.
|
W.D.
|
f
|
R
|
D.F.
|
视场1
|
视场2
|
重量
|
|
378-817-4
|
20X
|
0.40
|
17.0mm
|
10mm
|
0.7µm
|
1.7µm
|
ø1.2mm
|
0.24× 0.32mm
|
340g
|
|
378-818-4
|
50X
|
0.42
|
15.0mm
|
4mm
|
0.7µm
|
1.6µm
|
ø0.48mm
|
0.10× 0.13mm
|
350g
|
|
378-819-4
|
100X
|
0.50
|
11.0mm
|
2mm
|
0.6µm
|
1.1µm
|
ø0.24mm
|
0.05× 0.06mm
|
380g
|
注：这些物镜为把工件图像成在景深之内而设计的(波长在可见光（波长＝620nm）和近紫 外光 （ 波长＝355nm范围之间变化时）)。所以M plan NUV 系列适用于使用高频激光束的激光修复。
Mag: 倍率
N.A.:数值孔径
W.D.:工作距离
f:焦距
R:分辨能力
D.F.:景深
视场1：当使用ø24mm的目镜时的视场
视场2：当使用1/2"CCD相机时的视场

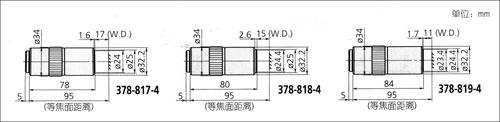

尺寸
注：这些近红外(波长＝1800nm)校正物镜是为透过液晶玻璃观察工件(厚度＝1.1mm)(378-827-4,378-828-5)或0.7mm(378-829-5,378-754-5)以及激光修复而设计的。
Mag: 倍率
N.A.:数值孔径
W.D.:工作距离
f:焦距
R:分辨能力
D.F.:景深
视场1：当使用ø24mm的目镜时的视场
视场2：当使用1/2"CCD相机时的视场
近红外线色差校正和液晶玻璃厚度(t=1.1mm 或0.7mm)
亮视场观察液晶LCD Plan Apo NIR
|
货号
|
Mag.
|
N.A.
|
W.D.
|
f
|
R
|
D.F.
|
视场1
|
视场2
|
重量
|
|
378-827-4
|
20X
|
0.40
|
19.98mm*
|
10mm
|
0.7µm
|
1.7µm
|
ø1.2mm
|
0.24× 0.32mm
|
305g
|
|
378-828-5
|
50X
|
0.42
|
17.13mm*
|
3.9mm
|
0.7µm
|
1.6µm
|
ø0.48mm
|
0.10× 0.13mm
|
320g
|
|
378-829-5
|
50X
|
0.42
|
17.26mm*
|
3.9mm
|
0.7µm
|
1.6µm
|
ø0.48mm
|
0.10× 0.13mm
|
320g
|
|
378-752-5
|
100X
|
0.50
|
12.13mm*
|
2mm
|
0.6µm
|
1.1µm
|
