球头铣刀测量装置359系列－球头铣刀R轮廓检测 首页 > 产品目录 > 精密测量 > 三丰量具 > 轮廓测量显微镜

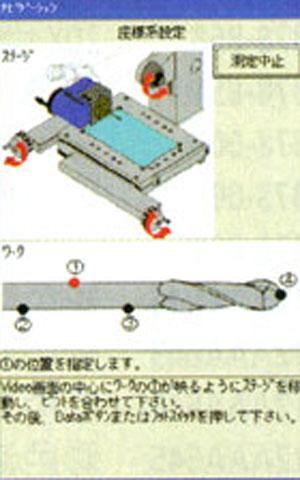

从设置参考点到测量R轮廓，操作过程十分简便
您只需在球头铣刀测量程序的菜单中输入测量条件，就可顺利完成整个测量过程。
.jpg)

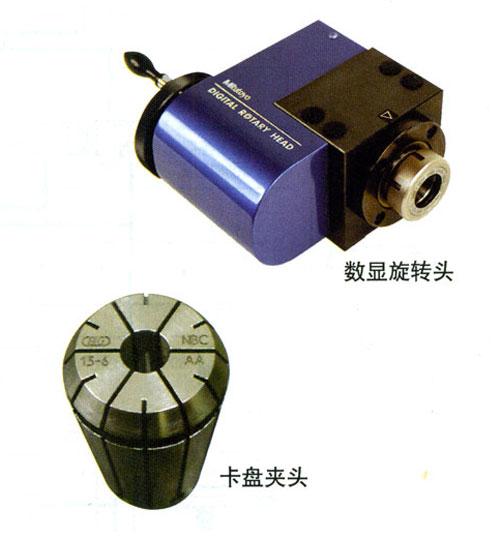

数显旋转头可确保实现高精度分度
装配数显微分头后，可在0.1和1之间切换显示，从而实现高精度角度分度。
.jpg)

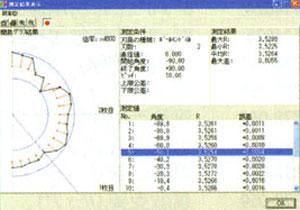

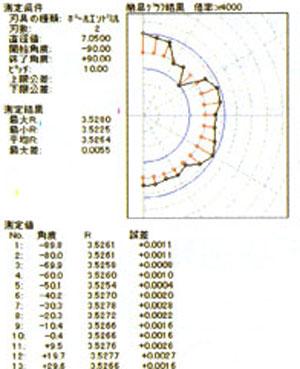

显示R轮廓测量结果图形
可通过R轮廓的测量结果图形，直观地评价轮廓精度。
.jpg)
报告生成功能易于生成各类报告
易于生成测量结果报告，并留作再次研磨后的工厂定位记录表或磨损程度记录表。
.jpg)

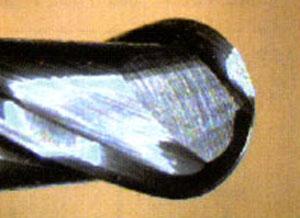

保存图像文件
可将刀刃的加工和磨损状况等信息图像保存为数字条件。
.jpg)
在图像处理过程中进行高精度R轮廓测量
在图像处理过程中使用CCD相机进行位置检测，可有效避免产生对焦错误，从而确保实现高精度R轮廓测量。同时降低了工作量，提高了测量效率。

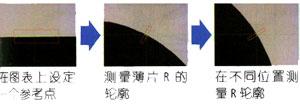

在图表上设定一个参考点
测量薄片R的轮廓
在不同位置测量R轮廓
特点
操作人员可在再次研磨后或球 头研磨过程中使用球 头铣刀测量装置进行磨损检测。用户可通过球 头铣刀的R 轮廓周期磨损检测，从容地掌握更换或再次研磨球头的时间，确保实现稳定的高精度测量。此外，在提高了工作效率的同时，还降低了球头铣刀的运行成本。
• 周期检测R轮廓，提高测量精度。
• 再次研磨刀具端部后获得R轮廓信息。
• 生成R轮廓测量结果报告。
• 顺序保存刀具端部的清晰图像。
• 达到高于通常使用投影仪能达到的精度。
系统结构
• 球 头铣刀测量装置（359－655*）
数显旋转头
球头铣刀扩展程序
*后缀：A适于100V,D适于220V,E适于240V

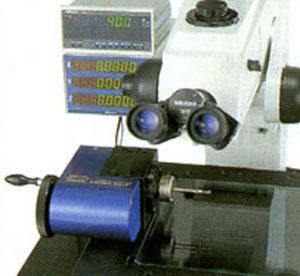

• MF系列测量显微镜
• 视像装置
• QSPAK（测量程序）
• 卡盘夹头套装
套装A(12AAG241):ø2.5-ø5.0mm 5件/套
套装B(12AAG242):ø5.5-ø10.0mm 5件/套
套装C(12AAG243):ø10.5-ø15.0mm 5件/套
套装D(12AAG244):ø15.5-ø20.0mm 5件/套
