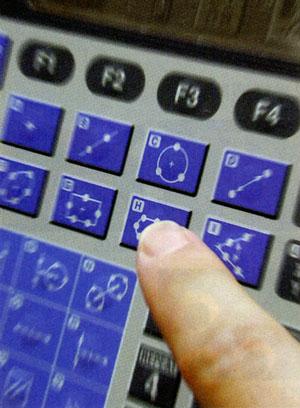

QM-Data200 综合控制键盘可使任何操作人员方便地进行操作使用。如圆心距测量，只要按一下相应的功能键，就可进入该项测量，测量步骤以及一下测量点的位置都有向导显示，即使是一个初学者，也可能一目了然地知道下一个测量位置在什么地方。
特点
• 大型液晶显示屏，具有各种图形显示功能，操作简便。
• 常用的组合测量（如两圆的间距）具有单键快捷方式。
• 采用AI（测量项目自动识别） 功能，可免除测量指令的重复键入。
• 具有测量步骤学习功能，重复测量模式下具有测量位置导航功能。
• 用户菜单功能允许用户注册测量指令或工件测量程序，创建用户自己的菜单。
• 可进行数据处理结果的公差检验及各个项目的统计处理。
• 可将测量结果以（CSV）格式输出到“MS-EXCEL”。
• 利用软盘驱动器选件可将测量程序和测量存到软盘中。
• 两种型号可供选择：角度可调的独立型和可安装于投影仪上的悬臂固定型。

技术参数
分辨率：0.0001mm
程序功能：工件测量程序生成、执行、编辑
统计处理：数据数、最大值、最小值、平均值、标准偏差、范围、柱状图
要素记忆 ：最多一千个
可调用要素：点、线、圆、距离、椭圆、矩形孔、长圆孔、交点和夹角
可键入要素：点、线、圆
显示系统：单色图像液晶显示（320×240点、带背光）
测量结果文件输出：RS-232C输出（CSV格式、MUX-10F格式 ）
显示语言：日/英/德/法/意/西/葡
数据输入： RS-232C,X/Y/Z轴信号、脚踏开关
数据输出： RS-232C,打印机、软盘驱动器
电源： 100V AC-240V AC
重量： 2.2kg(直立安装型），2.1kg(卧式安装型）

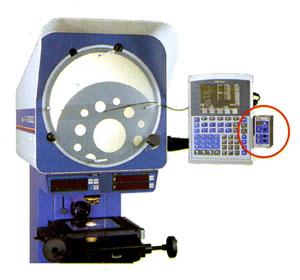

• 用于光学仪器
QM-Data200是一种几何解析装置，适于投影仪之类的光学仪器。它具有强大的2D测量功能，和及其简单的键操作。QM-Data200处理器提高了操作人员的生产效率，减少了误差，节省了总的测量时间和降低了生产成本。 QM-Data200
264系列－2D数据处理器
QM-Data200 综合控制键盘可使任何操作人员方便地进行操作使用。如圆心距测量，只要按一下相应的功能键，就可进入该项测量，测量步骤以及一下测量点的位置都有向导显示，即使是一个初学者，也可能一目了然地知道下一个测量位置在什么地方。
特点
• 大型液晶显示屏，具有各种图形显示功能，操作简便。
• 常用的组合测量（如两圆的间距）具有单键快捷方式。
• 采用AI（测量项目自动识别） 功能，可免除测量指令的重复键入。
• 具有测量步骤学习功能，重复测量模式下具有测量位置导航功能。
• 用户菜单功能允许用户注册测量指令或工件测量程序，创建用户自己的菜单。
• 可进行数据处理结果的公差检验及各个项目的统计处理。
• 可将测量结果以（CSV）格式输出到“MS-EXCEL”。
• 利用软盘驱动器选件可将测量程序和测量存到软盘中。
• 两种型号可供选择：角度可调的独立型和可安装于投影仪上的悬臂固定型。

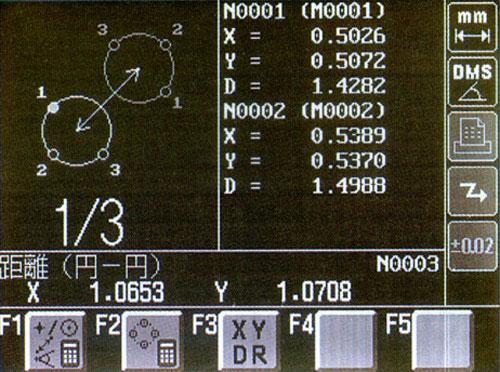

• 图形显示
利用图形端口，测量信息和数据可在带背光的液晶显示屏上显示。您选择的几何要素通过检测向导进行显示。测量图和闪烁光标可指示检测点和检测次序。随着光标的指示，简单地用鼠标点击检测点，即使是一个初学者也能很容易地完成测量，这种方法提高了操作精度，减少了测量误差和测量时间。

选件
12AAH035:软盘驱动器（USB型）
12AAH034: 记忆棒（512MB,USB型）
12AAD033: 接收打印机（适于230V）
12AAD034: 接收打印机（适于120V）
908353: 打印纸
12AAA804: 打印电缆（2m）
937179T:脚踏开关
172－270： 可调支架
12AAD193: 连接电缆B
12AAD194: 连接电缆C
12AAD195: 连接电缆D
12AAD196: 连接电缆E
12AAA807: RS-232C电缆（2m）
12AAA920: RS-232C电缆（3m）
技术能数
图像探测
• 识别条件：无方向性
• 最小直径：屏幕上为ø2mm
• 最小宽度： 屏幕上为1mm
• 最大移动速度： 1000mm/s
适用照明
• 类型： 表面/轮廓照明
• 范围：屏幕上为30Lx-1500Lx
亮/暗视场照明差异：20Lx
重复精度：轮廓照明、1µm
功能： 探测照明变化错误，带有投影仪轮廓照明亮度选择开关

选件
12AAE671:
探测器附件（A）
PJ-A30000,PJ-H30,PH-3515,PH-A14系列（适用屏幕直径：ø250－ø350mm）

12AAE672
探测器附件（B）
PV-5110,PV-600A系列（适用屏幕直径：ø500－600mm）

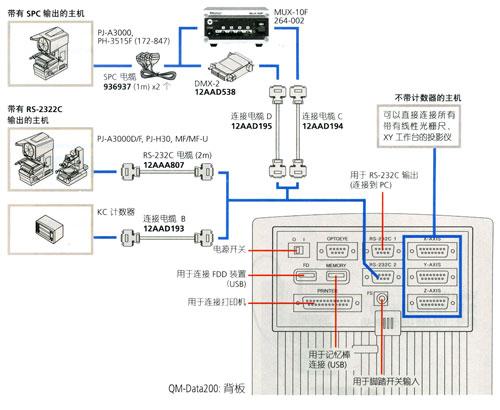

系统图释

OPTOEYE-200
OPTOEYE-200图像边缘传感器可以消除在视觉定位中的人为误差，确保高速，高精度和一致的测量，而不必考虑操作者的技术水平。
特点
• OPTOEYE采用一根很细的光缆与探测器连接，易于设置和操作而不影响视线。
• 明暗按钮易于校正。
• OPTOEYE由QM-Data200通过连接电缆供电，无需AC适配器。工件表面材质类型。
• 图表的亮度可以调整。

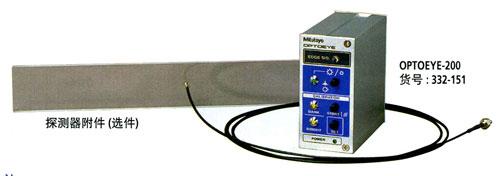

探测器附件（选件）
OPTOEYE-200
货号：332－151

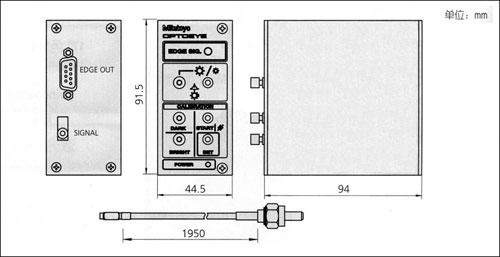

尺寸
