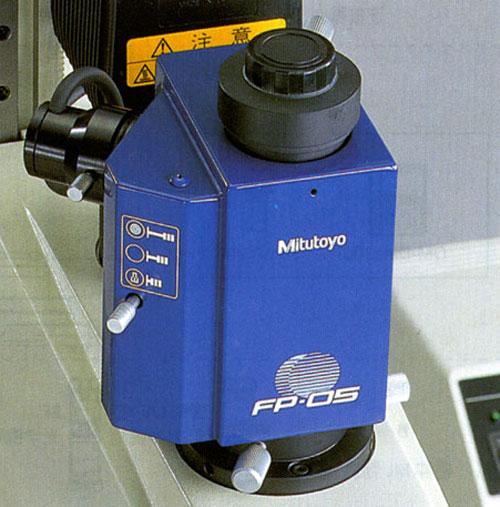

测量显微镜附件Focus pilot FP-05 首页 > 产品目录 > 精密测量 > 三丰量具 > 轮廓测量显微镜
特点
• 在MF系列测量显微镜的CCD相机支架上安装此系统，并将聚焦图投影到工件表面上，即可精确快速的检测到焦点。
• 有两种聚焦图可供选择。选择和工件表面纹理一致的图形。
• 聚焦图的亮度可调。
• 使用CCD相机（带有C-mount适配器），可在监视器上进行大视场观察。
.jpg)
性能参数
|
货号
|
375－055*
|
375－065*
|
|
适用的显微镜
|
MF型
|
MF-U型
|
|
倍率
|
0.5X,精度：0.1%**
|
|
|
相机接口
|
C-mount(标配）
|
|
|
适用 CCD相机
|
2/3－inch以下
|
|
|
重量
|
1.8kg
|
1.8kg
|
*为区分交流电源电压 ，在货号后加上以下后缀（如： 375－055A） ： A适于UL/CSA,D适于CEE,E适于BS, DC适于中国、K适于EK,无后缀适于 JIS/100V
**在视野区域中心2/3的面积之内
聚焦图
375－055：同心圆
375－065： 品字光阑

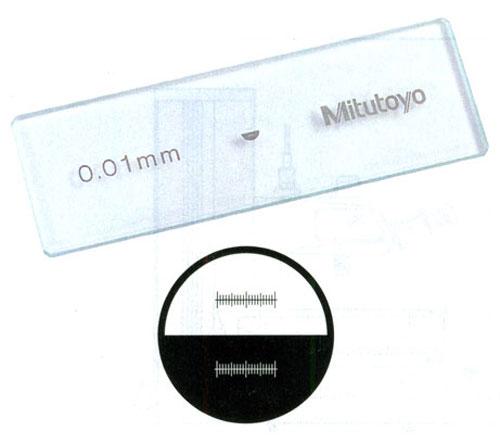

读数尺
.jpg)
性能参数
|
货号
|
375－056
|
|
测量范围
|
1mm
|
|
分度值
|
0.01mm
|
|
精度（20°C时）
|
(1+L)µm,L为测量长度（mm）
|
|
尺寸（W×D）
|
76×26×mm
|
|
重量
|
16g
|

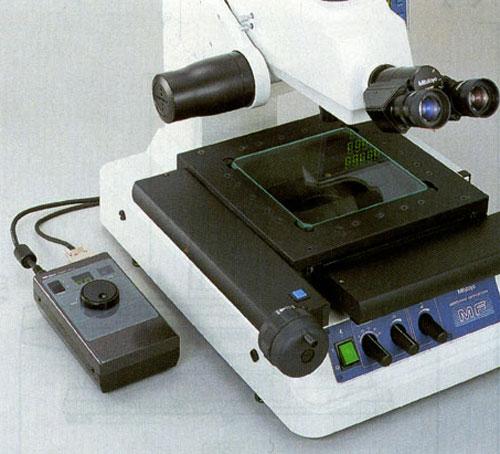

电动调焦装置
.jpg)
性能参数
|
货号
|
378－307*
|
|
适用的显微镜
|
MF-A型，MF-UA型
|
|
分辨率
|
0.4µm
|
|
驱动速度
|
3.2mm/s
|
|
电源
|
100-240V AC,50/60Hz
|
|
尺寸（W×D×H）
|
控制盒:108×72×193mm
|
*为区分交流电源电压 ，在货号后加上以下后缀（如： 378-307A) ： A适于UL/CSA,D适于CEE,E适于BS, DC适于中国、K适于EK,无后缀适于 JIS/100V

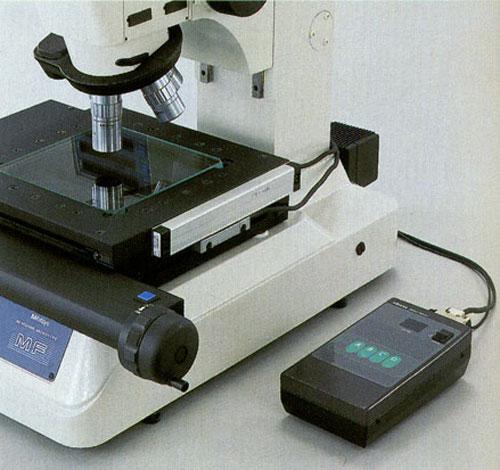

动力旋转盘
.jpg)
性能参数
|
货号
|
378－016*
|
378－210*
|
|
观察类型
|
BF
|
BF/DF
|
|
适用的显微镜
|
MF-UB型
|
|
|
物镜插板数量
|
5－mount
|
4－mount
|
|
视场调整范围
|
±0.5mm
|
|
|
电源
|
100-240 V AC,50/60Hz
|
|
|
尺寸（W×D×H）
|
控制盒:108×72×193mm
|
|
*为区分交流电源电压 ，在货号后加上以下后缀（如： 378－016A） ： A适于UL/CSA,D适于CEE,E适于BS, DC适于中国、K适于EK,无后缀适于 JIS/100V

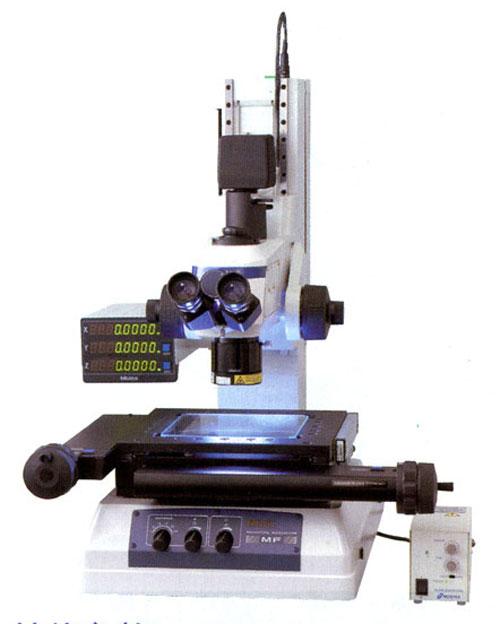

A:垂直表面照明（卤素照明）
.jpg)

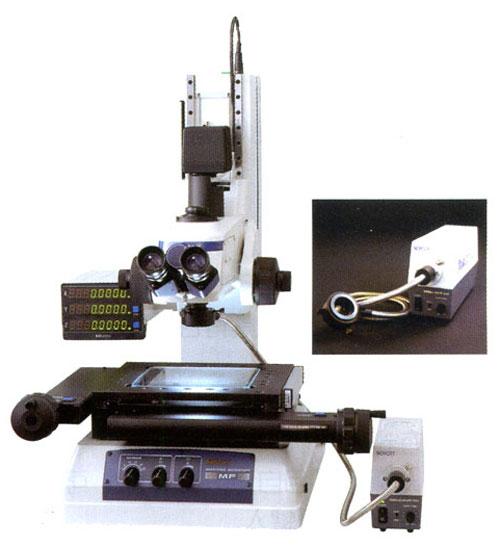

B:环形光纤照明
.jpg)
C:LED环形照明装置
.jpg)

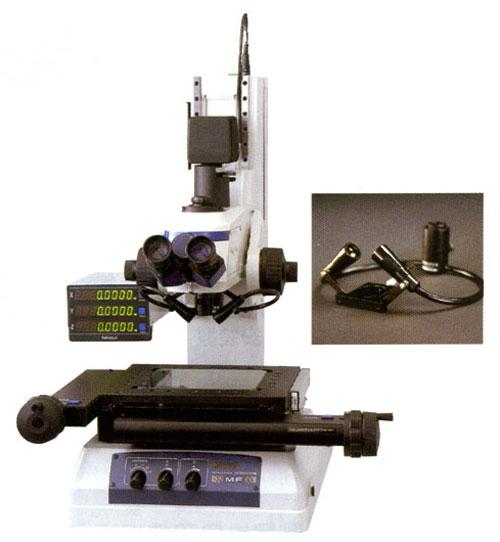

D:双光纤照明装置
.jpg)

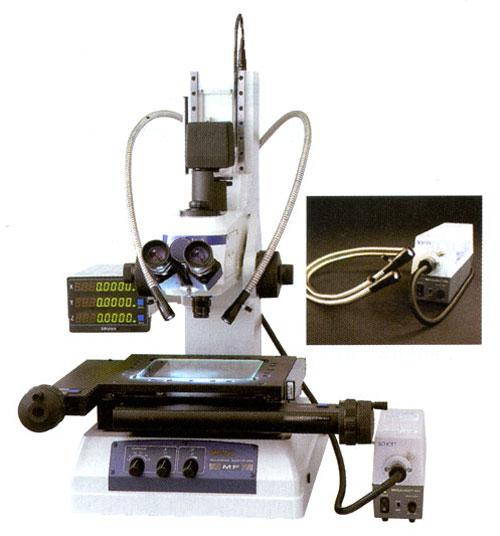

双光纤照明装置
.jpg)
性能参数
|
货号
|
176－343*
|
|
适用的显微镜
|
MF-B,MF-UB型
|
|
光缆长度
|
1800mm
|
|
光源
|
卤素灯泡（12V,100W ）
(517181:卤素灯泡） |
|
尺寸（W×D×H）
|
照明装置：235×76×120mm
|
可选用彩色滤光片（GIF:12AAG806,LB80:12AAG807）
*为区分交流电源电压 ，在货号后加上以下后缀（如： 176-343A） ： A适于UL/CSA,D适于CEE,E适于BS, DC适于中国、K适于EK,无后缀适于 JIS/100V
环形光纤照明装置
.jpg)
性能参数
|
货号
|
176－366*
|
|
适用的显微镜
|
MF-B型
|
|
光缆长度
|
1000mm
|
|
光源
|
卤素灯泡（12V,100W ）
(517181:卤素灯泡） |
|
尺寸（W×D×H）
|
照明装置：235×76×120mm
|
可选用彩色滤光片（GIF:12AAG806,LB80:12AAG807）
*为区分交流电源电压 ，在货号后加上以下后缀（如： 176-366A） ： A适于UL/CSA,D适于CEE,E适于BS, DC适于中国、K适于EK,无后缀适于 JIS/100V
LED环形照明装置
.jpg)
性能参数
|
货号
|
176－367－1*
|
|
适用的显微镜
|
带有1X/3X/5X物镜的MF-B型
|
|
光源
|
白色LED(12V,100W)
|
|
LED电缆长度
|
1500mm
|
可选用彩色滤光片(ND2:12AAA643,ND8:12AAA644,GIF:12AAA645,LB80:12AAA646)
*为区分交流电源电压 ，在货号后加上以下后缀（如： 176-376A-1A） ： A适于UL/CSA,D适于CEE,E适于BS, DC适于中国、K适于EK,无后缀适于 JIS/100V
斜面表面照明装置
.jpg)
性能参数
|
货号
|
176－351－6*
|
|
适用的显微镜
|
带有1X/3X/5X物镜的MF-B型
|
|
光源
|
由显微镜提供（表面照明）
|
可选用彩色滤光片(ND2:12AAA643,ND8:12AAA644,GIF:12AAA645,LB80:12AAA646)
*为区分交流电源电压 ，在货号后加上以下后缀（如： 176-351－6A） ： A适于UL/CSA,D适于CEE,E适于BS, DC适于中国、K适于EK,无后缀适于 JIS/100V
