MF176 系列-测量显微镜 首页 > 产品目录 > 精密测量 > 三丰量具 > 轮廓测量显微镜
MF测量显微镜具有可扩展性,如与三丰Vision Unit 一起使用可提高其性能,或者可在PC中进行数据管理,从而确保提高效率。
特点
• 亮视场观察、清晰的无闪烁的正像、以及宽阔的视场范围。
• 长工作距离目镜,倍率可达100X(总倍率:2000X)。
• 透射照明孔径光阑和反射照明系统为标准性能配置。
• 快速释放系统,特别适用于长行程测量。
• 微调/粗调立柱两侧的加紧装置,进行聚焦和测量。
• 调零开关(X轴和Y轴)也位于操作台手柄的附近。
• 可将Vision Unit升级为视像测量系统。
使用带有2个目镜安装槽的滑动型目镜转换盘选件(工厂设置选件权)
XY工作台行程范围:200×170mm(带有双目镜选件)
XY工作台选择(行程范围)
技术参数
观察图像: 正像
光管(选件): 单目目镜或双目目镜(俯角:25°)、十字投影法、带有TV插板、光通比(目镜/TV插板:50/50)
目镜(选件):10X,15X,20X
物镜:3×(375-037),W.D.:72.5mm
可选:1X,5X,10X,20X,50X,100X
轮廓照明
• 光源: 卤素灯泡(12V,50W)
• 光学系统: 带有可调整光圈的远心照明系统
• 功能: 光强度可调、无级亮度调整
表面照明
• 光源: 卤素灯泡(12V,100W或12V,150W)
• 光学系统: 带有可调整光圈的科勒照明系统
• 功能:光强度可调、无级亮度调整
显示装置
• 轴数:2轴(MF-A型)或3轴(MF-B型)
• 分辨率:0.001mm/0.0005mm/0.0001mm/.0001"/.00005"/.00001"
• 功能: 调零、方向转换 数据输出(通过RS-232C接口)
电源:100/110/120/220/240V AC,50/60Hz
重量 65.5kg(MF-_505B,MF-_1010B),
69.5kg(MF-_2010B),
130kg(MF-_2017B),
138kg(MF-_3017B),
144kg(MF-_4020B)

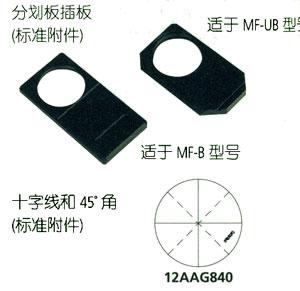

3X目镜分划板
12AAG838(12AAG878):十字线(7µm宽)
12AAG836(12AAG877):十字线(5µm宽)
12AAG873(12AAG876):十字线(3µm宽)
12AAG839(12AAG879):十字线分划板
12AAG840(12AAG880):十字线分划板和60°角
12AAG841(12AAG881):蔡氏型图
12AAG842*: 20mm读数尺(分度值0.1mm)
12AAG843*: 同心圆(ø1.2-ø18mm)
12AAG844*: 10mm读数尺(分度值0.1mm)
12AAG845*: 5mm读数尺(分度值0.05mm)
12AAG846*: 10×10mm 网格线(最小1mm)
12AAG847*: 公制螺纹(P=0.25-1.0)
12AAG848*: 公制螺纹(P=1.25-2.0)
12AAG849*: 渐开线齿轮(14.5°),模数=0.1-1.0
12AAG850*: 渐开线齿轮(20°),模数=0.1-1.0
12AAG851*: 统一标准螺纹(80-28TPI)
12AAG852*: 统一标准螺纹(24-14TPI)
12AAG853*: 统一标准螺纹(13-10TPI)
12AAG854*: 同心圆(ø.01"-ø.2")
():适于MF-UB型号
*:兼容MF-B/MF-UB提供分划板插板
选件
176-302:10X单目目镜
176-303-1:10X双目目镜套装
378-856: 10X目镜套装(视场范围:24mm)
378-857: 15X目镜套装(视场范围:16mm)
378-858: 20X目镜套装(视场范围:12mm)
375-043: 量角目镜(10X)
176-313: 数显量角目镜( 10X)
375-036-1: 1X物镜(W.D.:61mm,N.A.:0.03)
375-034-1: 5X物镜(W.D.:61mm,N.A.:0.13)
375-039: 10X物镜(W.D.:51mm,N.A.:0.21)
375-051: 20X物镜(W.D.:20mm,N.A.:0.42)
375-052: 50X物镜(W.D.:13mm,N.A.:0.55)
375-053: 100X物镜(W.D.:6mm,N.A.:0.7)
176-314: 带有2 个目镜插板的滑动型目镜转换盘
12AAA643: ND2型彩色滤光片(轮廓/表面)
12AAA644: ND8型彩色滤光片(轮廓/表面)
12AAA645: GIF型滤光片(轮廓/表面)
12AAA646:LB80型彩色滤光片(轮廓/表面)
375-054:0.5X相机转向镜(带有C-mount适配器)
970441: C -mount适配器
513667:卤素灯泡(24V,50W)
12BAB345: 卤素灯泡 (长寿型、24V,50W)
176-308: 防震台架
176-309: 安装台架
375-056: 读数尺
12AAA165:镜头清洗工具
12AAA846: 脚踏开关
照明元件
176-351-6: 斜面表面照明装置
176-367-1: LED环形照明装置
176-343: 双光纤照装置
176-366: 环形光纤照明装置
12AAG806: GIF型彩色滤光片(用于光纤照明装置)
12AAG807: LB80型彩色滤光片(用于光纤照明装置)
固定和工作台附件
176-107: 带有夹钳的支架*
172-378: 带有夹钳的V型块*(最大工件直径:25mm)
172-197: 用于TM-510的旋转式中心架*(最大工件直径:80mm)
176-305: 带有微调旋钮的旋转工作台,适用于505/1010/2010型号
176-306: 带有微调旋钮的旋转工作台,适用于2017/3017/4020型号
*2010型号需要与固定适配器(176-310)配合使用
017/3017/4020型号需要与固定适配器(176-304)配合使用

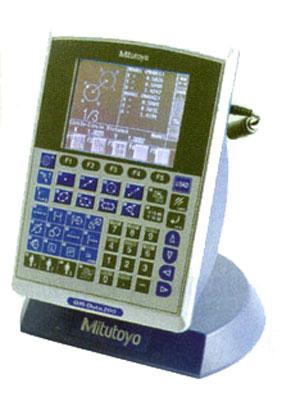

QM-Data200 2D数据处理器(详见372页)12AAA807: 连接电缆套装

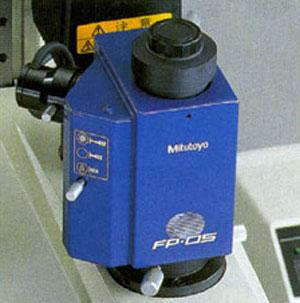

Focus piolt FP-05 辅助聚焦系统(见370页)

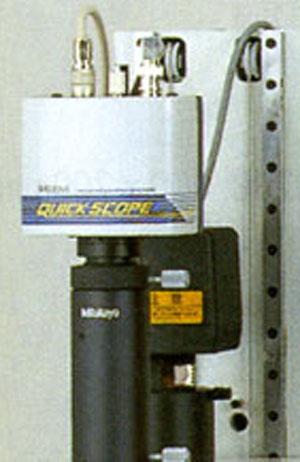

Vision Unit 基于PC的视像测量系统(见374页)
性能参数
型号
|
MF-_505B
|
MF-_1010B
|
MF-_2010B
|
MF-_2017B
|
MF-_3017B
|
MF-_2017B
|
货号 MF-A型
MF-B型 |
176-561*
176-581* |
176-562*
176-582*
|
176-563*
176-583* |
176-564*
176-584* |
176-565*
176-585* |
176-566*
176-586* |

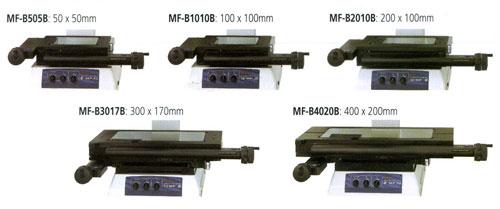

XY工作台行程范围
|
50×50mm
|
100×100mm
|
200×100mm
|
200×170mm
|
300×170mm
|
400×200mm
|
Z轴行程范围
|
150mm
|
150mm
|
150mm
|
220mm
|
220mm
|
220mm
|
调焦方式
|
手动调焦 (粗调焦:10mm/rev.、微调焦:0.1mm/rev.)
|
|||||
测量方法
|
线性编码器(2轴型号:X/Y轴、3轴型号:X/Y/Z轴)
|
|||||
分辨率(可转换)
|
0.001mm/0.0005mm/0.0001mm/.0001"/.00005"/.00001"
|
|||||
测量精度(20°C时)
|
XY轴:(2.5+0.02L)µm,L为无负载测量长度(mm),JIS B 7153
|
|||||
指示精度(20°C时)
|
Z轴:(5+0.004L)µm,L为测量长度(mm)
|
|||||
移动功能
|
带有快速断开机构的X和Y轴
|
|||||
XY工作台台面尺寸
|
280×280mm
|
280×280mm
|
350×280mm
|
410×342mm
|
510×342mm
|
610×342mm
|
载物玻璃有效尺寸
|
180×180mm
|
180×180mm
|
250×150mm
|
270×240mm
|
370×240mm
|
440×240mm
|
旋转功能
|
-
|
-
|
-
|
±5°(left)
|
±5°(left)
|
±3°(left)
|
最大工件重量
|
10kg
|
10kg
|
10kg
|
20kg
|
20kg
|
15kg
|
最大工件高度
|
150mm
|
150mm
|
150mm
|
220mm
|
220mm
|
220mm
|
* 为区分交流电源电压,在货号后加上以下后缀(如:176-561A):A适于UL/CSA,D适于CEE,E适于BS,DC适于中国、K适于EK,无后缀适于JIS/100V
设备型号
|
MF-A型
|
MF-B型
|
测量系统
|
X和Y轴(2轴型)
|
X,Y和Z轴(3轴型)
|

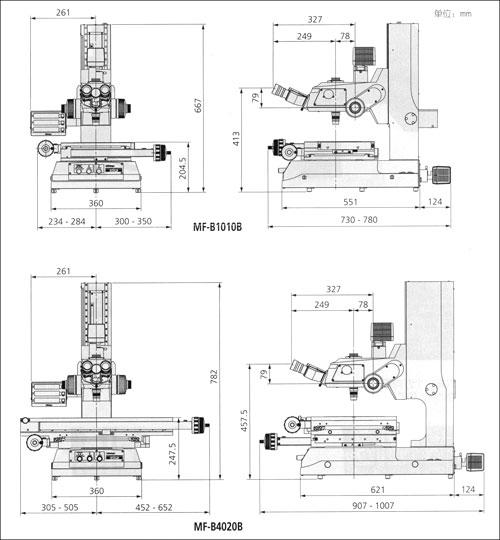

尺寸
