TM-500系列176系列-工具显微镜 首页 > 产品目录 > 精密测量 > 三丰量具 > 轮廓测量显微镜
三丰TM系列工具显微镜适于测量加工工件的直径和角度,安装可检测螺丝和齿轮形状。小型化设计,十分适于在车间等狭小空间使用。
特点:
• 转动刻度盘,对准十字线分划板与工件图像,实现角度测量。
• 照明强度可调。
技术参数
观察图像: 正像
光管: 单目目镜(屈光度可调)
俯角:30°
分划板:90°十字线分划板(176-126)
角度分度值:范围:360°
最小读数:6'(使用游标)
目镜:15×(176-116),视场范围:13mm
可选:5X,10X
总倍率:30X
轮廓照明
• 光源: 钨丝灯泡(24V,2W)
• 功能: 带有绿色滤光片、光强度可调
表面照明
• 光源: 钨丝灯泡(24V,2W)
• 功能:光强度可调
电源:100/110/120/220/240V AC,50/60Hz
重量 13.5g(14.5kg:TM-510)

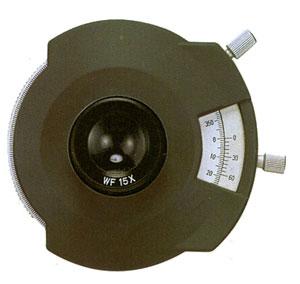

角度分度值
选件
172-145:5X投影镜头组*
176-115:10X目镜(视场范围:13mm )
176-117: 20X目镜(视场范围:10mm )
176-139:物镜、5X(W.D.:33mm,N.A.:0.10)
176-137: 物镜、10X(W.D.:14mm,N.A.:0.14)
164-161:Digimatic微分头
(测量范围:50mm、读数:0.001mm)
164-162:Digimatic微分头
(测量范围:2"/50mm、读数:.00005"/0.001mm)
152-390:X轴微分头
(测量范围:50mm、读数:0.005mm)
152-389:Y轴微分头
(测量范围:50mm、读数:0.005mm)
152-391:X轴微分头
(测量范围:2"、读数:.0001")
152-392:Y轴微分头
(测量范围:2"、读数:.0001")
611635-041:矩形量块(25mm)
611675-041:矩形量块(50mm)
611201-241:矩形量块(1")
611202-241:矩形量块(2")
383038: 卤素灯泡(24V,2W)
175-204:用于Z轴测量的指针式千分表附件
965013: 用于Digimatic微分头的SPC电缆
固定和工作台附件
990561: 工件夹(2个/套)
176-106:用于TM-505旋转工作台(有效直径:66mm)
172-196:用于TM-510旋转工作台(有效直径:100mm)
176-105:用于TM-505的旋转式中心架(最大工件直径:70mm)
172-197:用于TM-510的旋转式中心架(最大工件直径:80mm)
172-378: 带有夹钳的V型块(最大工件直径:25mm)
176-107: 带有夹钳的支架
照明元件
377-090-1:环形光纤照明装置
176-203: 双灯反射照明器
176-343: 双光纤照明装置
分划板
176-111:同心圆(ø4mm以下、0.005mm半径增量)
176-135: 同心圆(ø2"以下、0.1"半径增量)
176-113: 55°角
176-114:60°角
176-109: 公制螺纹(间距=0.25-1mm)
176-110: 公制螺纹(间距=1.25-2mm)
176-140: ISO公制螺纹(间距=0.075-0.7mm)
176-141: ISO公制螺纹(间距=0.075-2mm)
176-142: ISO统一标准螺纹(80-28TPI)
176-143: ISO统一标准螺纹(24-14TPI)
176-144: ISO统一标准螺纹(13-10TPI)
176-123: 统一标准螺纹(80-28TPI)
176-124: 统一标准螺纹(24-14TPI)
176-125: 统一标准螺纹(13-10TPI)
176-120: 惠氏螺纹(60-26TPI)
176-121: 惠氏螺纹(24-18TPI)
176-122: 惠氏螺纹(16-11TPI)
176-127: NF螺纹(80-28TPI)
176-128: NF螺纹(24-14TPI)
176-129: NF螺纹(13-10TPI)
176-130:14.5°渐开线齿轮(标准齿条型)
176-112:20°渐开线齿轮(标准齿条型)
性能参数
型号
|
TM-505
|
TM-510
|
货号
|
176-811*
|
176-812*
|
XY工作台行程范围
|
50×50mm
|
100×50mm
|
测量方法
|
微分头(选件)
|
微分头(选件)
|
移动功能
|
—
|
—
|
XY工作台面尺寸
|
152×152mm
|
240×152mm
|
工作台有效范围
|
96×96mm
|
154×96mm
|
最大工件高度
|
115mm
|
107mm
|
最大工件重量
|
5kg
|
5kg
|
备注
|
—
|
—
|

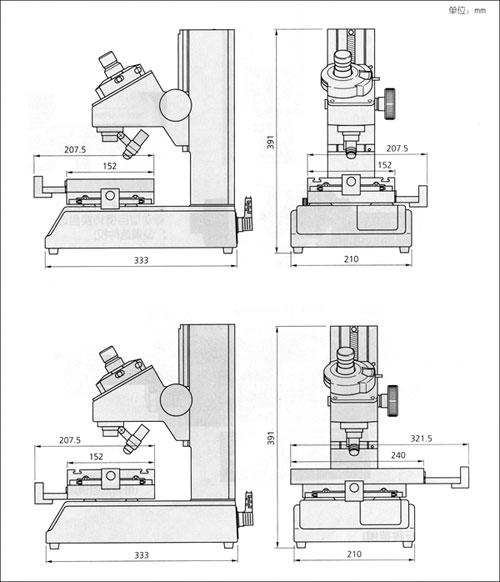

尺寸
