特点
• 采用水平光学系统得台式投影仪。
• 适于螺纹间距测量－－工件旋转时，图像不会产生毛边或扭曲。
• 日光屏显示正像*。（*倒像：PH-14A）。
• 直径为356mm的投影屏幕带有十字交叉细线参考线，易于校正。
• 1'或0.01°数显角度测量（PH-3515F）
• 载重工件台和线性光栅尺配合使用，确保快速、高精度测量。
• 内置XY计数器（PH-3515F）。

技术参数
投影图像： 正像（倒像：PH-14A）
投影屏幕(可选)：
• 有效直径： 356mm(14")
• 屏幕材料：精细磨砂玻璃
• 屏幕旋转： ±360°、微调和夹紧
• 角度分度值： 数显计数器（LED）*
分辨率：1"或0.01°（可转换）
范围：± 370°
ABS/INC 模式转换、调零
[*游标尺（分度值：1'）:PH-14A]
• 参考线： 十字交叉细线
投影镜头： 10×（172-184）(172-011:PH-14A)
可选：5X,20X,50X,100X（20X,50X,100X,PH-14A)
放大精度
• 轮廓照明： ±0.1%以下
• 表面照明： 0.15%以下
最大工件高度： 参见投影能力（H）以下
轮廓照明
• 光源： 卤素灯泡（24V,150W）
• 光学系统：远心系统
• 功能： 2－step高/低度转换、吸热光片、冷却风扇
表面照明
• 光源： 卤素灯泡（24V,150W）
• 光学系统： 垂直照明
• 功能：可调冷凝镜片、2－step高/低度转换、吸热光片、冷却风扇
调焦 ： 手动调焦
分辨率：0.001mm或.0001"/0.001mm(使用KA计数器选件:PH-14A）
电源： 100－240V AC,50/60Hz
重量：152kg(140kg:PH-14A)

投影能力

PH-3515F
单位：mm

（）：使用表面照明

PH-14A
单位：mm


选件
172－145：5X投影镜头组 *
172－173：20X投影镜头组 *
172－165： 50X投影镜头组 *
172－166： 100X投影镜头组 *
12AAB988: 用于100X投影镜头的半反射镜片*
172－012： 20X投影镜头组 *
172－013：50X投影镜头组 *
172－014：100X投影镜头组 *
172－133： 垂直表面照明装置
172－116： 标准刻度尺（50mm）
172－117： 标准刻度尺（2"）
172-118: 读数尺（200mm）
172-161: 读数尺（300mm）
172-119: 读数尺（8"）
172-162: 读数尺（12"）
932105: 罩面图套装
172－286：绿色滤光片
512305： 卤素灯泡（24V,150W）
12BAA637: 卤素灯泡（24V,200W）*
172－269： 仪器放置台*
172－108：仪器放置台**
固定和工作台附件
172－142： 中心架
172－143： 中心架提升装置
172－144： 旋转夹钳（最大工件直径：60mm）
172－234： 带夹钳的V型块（最大工件直径：50mm）
172－132： 垂直支架
172－001： 修整锯片测量夹具
172－002： 切削锯片测量夹具
* 仅适于PH-3515F
** 仅适于PH-14A

KA计数器（详见344页）
12AAF182: 计数器支架

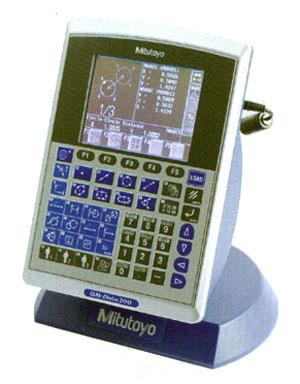

QM-Data200 2D数据处理器（详见372页）

Optoeye
用于QM-Data200的边缘探测系统（详见373页）

性能参数


* 为区分交流电源电压，在货号后加上以下后缀（如：302－700A）:
A适于UL/CSA,D适于CEE，E适于BS,DC适于中国，K适于EK,无后缀适于JIS/100V

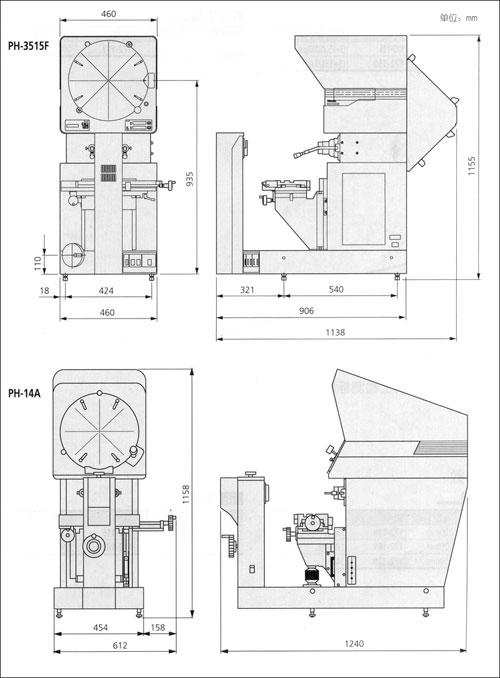

尺寸
