PV-600A 305系列-投影仪 首页 > 产品目录 > 精密测量 > 三丰量具 > 轮廓测量显微镜
特点
• 采用向下照明系统的落地式投影仪。
• 大型(600mm)投影屏可进行高效检测。
• 通过测角投影屏可进行图像的跟踪和比较。
• 倾斜表面照明装置选件(172-418)可呈现清晰、明亮的图像,易于检测无反射工件,如:塑料工件和印刷品等。
技术参数
投影图像: 倒像
投影屏幕(可选):
• 有效直径: 600mm(23.6")
• 屏幕材料:精细磨砂玻璃
• 屏幕旋转: ±360°、微调和夹紧
• 角度分度值: Vernier(分度值:1")
• 参考线: 十字交叉细线
投影镜头(可选):5X,20X,50X,100X
放大精度
• 轮廓照明: ±0.1%以下
• 表面照明: 0.15%以下
最大工件高度: 参见投影能力(H)以下
轮廓照明(可选)
• 光源: 卤素灯泡(24V,150W)
• 光学系统:远心系统
• 功能: 2-step高/低度转换、吸热光片、冷却风扇
表面照明
• 光源: 卤素灯泡(24V,150W)
• 光学系统: 垂直照明
• 功能:可调冷凝镜片、倾斜照明(用于5X,10X和20X),吸热光片、冷却风扇
调焦 : 手动调焦
分辨率:0.001mm或.0001"/0.001mm(使用KA计数器选件)
电源: 100-240V AC,50/60Hz
重量: 250kg
投影能力
|
倍率
|
||||
5X
|
10X
|
20X
|
50X
|
100X
|
|
视场范围
|
120
|
60
|
30
|
12
|
6
|
H
|
37(12)
|
37(37)
|
37(37)
|
—
|
—
|
W
|
140
|
182
|
257
|
76
|
76
|
D
|
94
|
94
|
94
|
14
|
6
|
():使用表面照明
选件
172-308:投影屏(有效直径:600mm)
172-371: 5X投影镜头组
172-384: 10X投影镜头组
172-385: 20X投影镜头组
172-372: 50X投影镜头组
172-373: 100X投影镜头组
172-330: 标准读数尺(80mm)
172-117: 标准刻度尺(2")
172-329: 读数尺(600mm)
172-162: 读数尺(12")
172-160-2:绿色滤光片
512305:卤素灯泡(24V,150W)
172-319: 灯罩
固定和工作台附件
172-196:旋转工作台*(有效直径:100mm)
172-197: 旋转工作台*(最大工件直径:80mm)
176-107:带夹钳的支架*
172-378: 带夹钳的V型块*(最大工件直径:25mm)
* 固定装置适配器(999678)配合使用。
表面照明装置选件
货号: 172-418
方式: 双灯泡倾斜照明
光源: 卤素灯泡(24V,150W)
注:使用50X,100X倍率镜头时为垂直照明

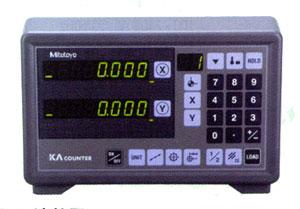

KA计数器(详见344页 )
12AAF182: 计数器支架
QM-Data200
2D数据处理器(详见372页)
Optoeye
用于QM-Data200的边缘探测系统(详见373页)

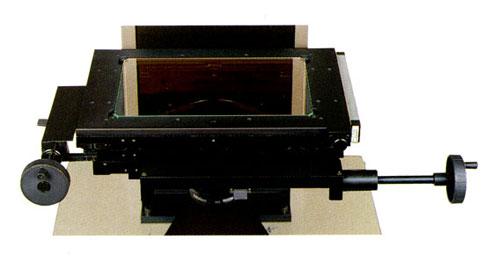

可选XY工作台
货号: 319-225-1
XY工作台行程范围: 200×100mm
测量方法:线性编码器
速滑功能: X和Y轴
工作台面尺寸:380×250mm
工作台有效范围: 266×170mm
工作台玻璃定货号: 382762
旋转功能: ±3°
最大工件负载:5kg

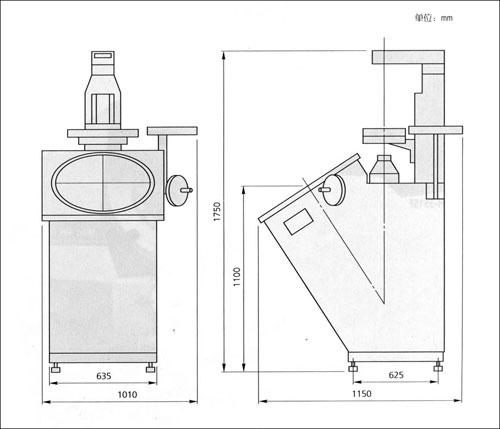

尺寸
