PV-5110 304系列-投影仪 首页 > 产品目录 > 精密测量 > 三丰量具 > 轮廓测量显微镜
特点
• 采用向下照明系统的落地式投影仪。
• 数显读数测角投影屏(具有调零、ABS/INC坐标转换功能)便于读数,可有效减少角度测量误差。
• 通过测角投影屏可进行图像的跟踪和比较。
• 倾斜表面照明装置选件(172-418)可呈现清晰、明亮的图像,易于检测无反射工件,如:塑料工件和印刷品等。
技术参数
投影图像: 倒像
投影屏幕:
• 有效直径: 508mm(20")
• 屏幕材料:精细磨砂玻璃
• 屏幕旋转: ±360°、微调和夹紧
• 角度分度值: 数显计数器(LED)
分辨率:1"或0.01°(可转换)
范围:± 370°
ABS/INC 模式转换、调零
• 参考线: 十字交叉细线
投影镜头: 10×(172-402)
可选:5X,20X,50X,100X
放大精度
• 轮廓照明: ±0.1%以下
• 表面照明: 0.15%以下
最大工件高度: 参见投影能力(H)以下
轮廓照明
• 光源: 卤素灯泡(24V,150W)
• 光学系统: 缩放远心系统
• 功能: 2-step高/低度转换、吸热光片、冷却风扇
表面照明
• 光源: 卤素灯泡(24V,150W)
• 光学系统: 垂直照明
• 功能:可调冷凝镜片、倾斜照明(用于5X,10X和20X),吸热光片、冷却风扇
调焦 : 手动调焦
分辨率:0.001mm或.0001"/0.001mm(使用KA计数器选件)
电源: 100-240V AC,50/60Hz
重量: 210kg
投影能力
|
倍率
|
||||
5X
|
10X
|
20X
|
50X
|
100X
|
|
视场范围
|
ø101.6
|
ø50.8
|
ø25.4
|
ø10.16
|
ø5.08
|
H
|
125
|
181
|
206
|
87
|
87
|
W
|
60(27)
|
60
|
60
|
32.4
|
22.5
|
D
|
120
|
120
|
120
|
64.8
|
45
|
():使用表面照明
选件
172-280:5X投影镜头
172-401:5X投影镜头组
172-402:10X投影镜头组
172-403:20X投影镜头组
172-404: 50X投影镜头组
172-405:100X投影镜头组
172-418:表面照明装置
172-116: 标准读数尺(50mm)
172-330: 标准读数尺(80mm)
172-117: 标准读数尺(2")
512089:数显计数器支架
172-160-2: 绿色滤光片
172-319: 灯罩
965014: SPC电缆(2m)
515530: 卤素灯泡(24V,150W)
固定和工作台附件
172-196: 旋转工作台*(有效直径:100mm)
172-198: 带有微调旋钮的旋转台*(有效直径:100mm)
172-197: 旋转工作台*(最大工件直径:80mm)
176-107:带夹钳的支架*
172-378: 带夹钳的V型块*(最大工件直径:25mm)
* 固定装置适配器(999678)配合使用。
KA计数器
(详见344页)
12AAF182:计数器支架

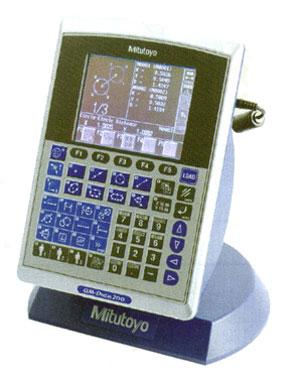

QM-Data200
2D数据处理器(详见372页)
Optoeye
用于QM-Data200的边缘探测系统(详见373页)
性能参数
型号
|
PV-5110
|
货号
|
304-909*
|
XY工作台行程范围
|
200×100mm
|
速滑功能
|
X和Y轴
|
测量方法
|
线性编码器
|
XY工作台面尺寸
|
380×250mm
|
XY工作台有效范围
|
266×170mm
|
工作台玻璃定货号
|
382762
|
旋转功能
|
±3°
|
最大工件负载
|
15kg
|
备注
|
—
|
* 为区分交流电源电压,在货号后加上以下后缀(如:302-700A): A适于UL/CSA,D适于CEE,E适于BS,DC适于中国,K适于EK,无后缀适于JIS/100V

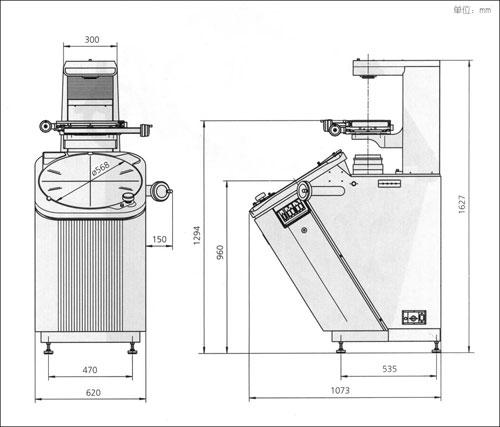

尺寸
