PJ-H30 303系列-投影仪 首页 > 产品目录 > 精密测量 > 三丰量具 > 轮廓测量显微镜

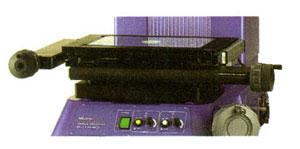

通过分离轴向移动,使XY工作台在垂直方向上移动更稳定,PJ-H30系列投影仪具有(3+0.02L)µm的高测量精度; 可能过手动或电动上、下调节屏幕微分头实现聚焦。电动聚焦(PJ-H30D型)具有更高的操作性能。
特点

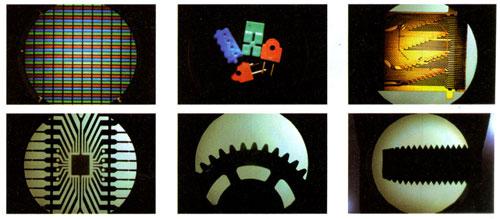

• 新型带有高NA镜头的光学系统在表面照明时可呈现更明亮、更清晰的屏幕图像。
• 三镜头安装标配一个10X镜头,此外有四种投影镜头(5X,20X,50X,100X)可供选择。
可选XY工作台类型

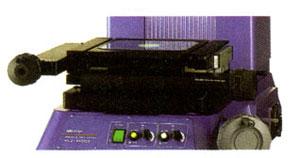

XY工作台行程范围:50×50mm

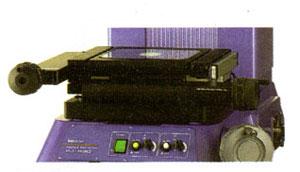

XY工作台行程范围:100×100mm

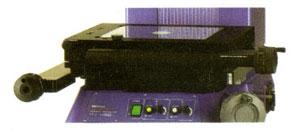

XY工作台行程范围:200×100mm
XY工作台行程范围:200×170mm
可选设备类型
|
PJ-H30E型
|
PJ-H30A型
|
PJ-H30B型
|
PJ-H30D型
|
屏幕型号
|
固定屏幕
|
量角器屏幕
|
量角器屏幕
|
量角器屏幕
|
调焦
|
手动
|
手动
|
手动
|
电动
|

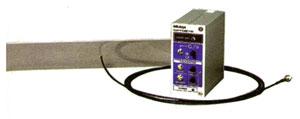

边缘探测系统
|
—
|
—
|
OPTOEYE(内置)
|
OPTOEYE(内置)
|
技术参数
投影图像: 正像
投影屏幕:
• 有效直径: 306mm(12")
• 屏幕材料:精细磨砂玻璃
• 屏幕旋转: ±360°、微调和夹紧
• 角度分度值: 数显计数器(LED)
分辨率:1"或0.01°(可转换)
范围:± 370°
ABS/INC 模式转换、调零
• 参考线: 十字交叉细线
投影镜头: 10×(172-472)
可选:2X,20X,50X,100X
镜头安装:3镜头旋转盘
放大精度
• 轮廓照明: ±0.1%以下
• 表面照明: 0.15%以下
最大工件高度: 105mm
轮廓照明
• 光源: 卤素灯泡(24V,150W)
• 光学系统:缩放远心系统
• 功能:亮度调节、吸热滤光片、冷却风扇
表面照明
• 光源: 卤素灯泡(24V,150W)
• 光学系统:带有可调滤光镜的垂直/斜面照明
• 功能:无级亮度调节、 吸热光片、冷却风扇
手动或电动调焦 : 手动调焦
分辨率:0.001mm或.0001"/0.001mm
电源: 100-240V AC,50/60Hz
重量: 176kg-212kg

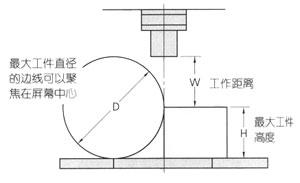

投影能力
|
倍率
|
||||
5X
|
10X
|
20X
|
50X
|
100X
|
|
视场范围
|
ø61.2
|
ø30.6
|
ø15.3
|
ø6.12
|
ø3.06
|
H
|
100
|
100
|
100
|
100
|
100
|
W
|
66
|
70.5
|
56.5
|
50
|
50
|
D
|
148
|
197
|
167
|
114
|
123
|
选件
172-271:5X投影镜头
172-473:20X投影镜头
172-474:50X投影镜头
172-475:100X投影镜头
172-555: 斜面照明适配镜
172-116:标准刻度尺(50mm)
172-117: 标准刻度尺(2")
172-118: 读数尺(200mm)
172-161: 读数尺(300mm)
172-119: 读数尺(8")
172-162: 读数尺(12")
932105: 罩面图套装
12AAG981:绿色滤光片
172-259:偏光镜
965014: SPC电缆(2m)

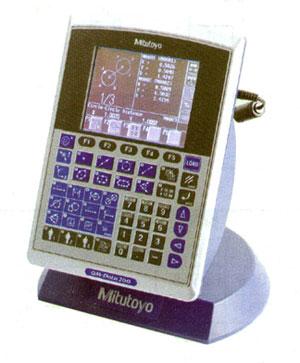

12AAD196:QM-Data200连接套件(仅用于T4型)
990744:机罩(较大型)
172-269: 仪器放置台
990600:外接计数器调零开关
515530: 卤素灯泡(24V,150W)
固定和工作台附件
172-198: 旋转工作台(有效直径:84mm)
176-305: 旋转工作台(有效直径:183mm)
176-306: 带有微调旋钮的旋转台(有效直径:240mm)
176-105:旋转工作台(有效直径:70mm)
172-197: 旋转工作台(有效直径:80mm)
176-107:带夹钳的支架
172-378: 带夹钳的V型块(最大工件直径:25mm)
176-317: 固定装置适配器
176-304: 固定装置适配器
适用性
|
XY工作台尺寸
|
||
505
1010 |
505
1010 2010 |
2017
3017 |
|
172-198
|
√
|
√**
|
√***
|
176-305
|
—
|
√**
|
—
|
176-306
|
—
|
—
|
√
|
176-105
|
√*
|
√**
|
√***
|
172-197
|
√*
|
√**
|
√***
|
176-107
|
√*
|
√**
|
√***
|
176-378
|
√*
|
√**
|
√***
|
*必须和旋转工作台(172-198)配合使用。
** 需与固定装置适配器(176-317)配合使用。
*** 需与固定装置适配器(176-304)配合使用。
性能参数
型号
|
PJ-H30_505B
|
PJ-H30_1010B
|
PJ-H30_2010B
|
PJ-H30_2017B
|
PJ-H30_3017B
|
|
货号
|
PJ-H30E型
|
303-701*
|
303-702*
|
303-703*
|
303-704*
|
303-705*
|
PJ-H30A型
|
303-711*
|
303-712*
|
303-713*
|
303-714*
|
303-715*
|
|
PJ-H30B型
|
303-721*
|
303-722*
|
303-723*
|
303-724*
|
303-725*
|
|
PJ-H30D型
|
303-731*
|
303-732*
|
303-733*
|
303-734*
|
303-735*
|
|
XY工作台行程范围
|
50×50mm
|
100×100mm
|
200×100mm
|
200×170mm
|
300×170mm
|
|
精度( 20°C)
|
(3+0.02L)µm,L为测量长度(mm)
|
|||||
测量方法
|
线性编码器
|
线性编码器
|
线性编码器
|
线性编码器
|
线性编码器
|
|
速滑功能
|
X和Y轴
|
X和Y轴
|
X和Y轴
|
X和Y轴
|
X和Y轴
|
|
XY工作台面尺寸
|
300×240mm
|
300×240mm
|
350×280mm
|
410×342mm
|
510×342mm
|
|
XY工作台有效范围
|
180×150mm
|
180×150mm
|
250×150mm
|
270×240mm
|
370×240mm
|
|
工作台玻璃定货号
|
384111
|
381952
|
381952
|
381952
|
384261
|
|
旋转功能
|
±3°
|
±3°
|
±3°
|
±3°
|
±3°
|
|
最大工件负载
|
10kg
|
10kg
|
10kg
|
15kg
|
15kg
|
|
备注
|
E型:带有固定屏幕
A型:带有量角器屏幕 B型:带有量角器和内置Optoeye 边缘传感器 D型:带有量角器,内置Optoeye 边缘传感器和电动调焦 |
* 为区分交流电源电压,在货号后加上以下后缀(如:302-700A): A适于UL/CSA,D适于CEE,E适于BS,DC适于中国,K适于EK,无后缀适于JIS/100V

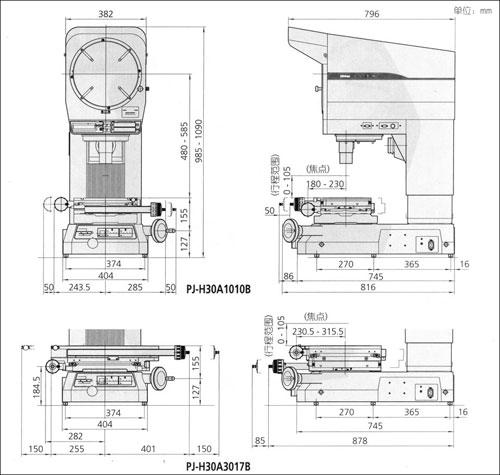

尺寸
