PJ-A3000 302 系列－投影仪 首页 > 产品目录 > 精密测量 > 三丰量具 > 轮廓测量显微镜
特点：
• PJ -A3000系列投影仪大小适中，具有多功能且易于操作。
• 清晰的数显XY计数器半球量角器屏幕下方，便于读数。
• 数显读数的测角投影屏幕易于进行角度测量。
技术参数
投影图像： 倒像
投影屏幕：
• 有效直径： 315mm(12.4")
• 屏幕材料：精细磨砂玻璃
• 屏幕旋转： ±360°、微调和夹紧
• 角度分度值： 数显计数器（LED）
分辨率：1"或0.01°（可转换）
范围：± 370°
ABS/INC 模式转换、调零
• 参考线： 十字交叉细线
投影镜头： 10×（172－202）
可选：20X,50X,100X
放大精度
• 轮廓照明： ±0.1%以下
• 表面照明： 0.15%以下
最大工件高度： 参见投影能力（H）以下
轮廓照明
• 光源： 卤素灯泡（24V,150W）
• 光学系统： 远心系统
• 功能： 2－step高/低度转换、吸热光片、冷却风扇
表面照明
• 光源： 卤素灯泡（24V,150W）
• 光学系统： 可调聚光镜 垂直照明
• 功能： 吸热光片、冷却风扇
调焦 ： 手动调焦
分辨率：0.001mm或.0001"/0.001mm(.00005"/0.001mm:数显微分头）
电源： 100－240V AC,50/60Hz
重量： 105kg-140kg
投影能力
D1:最大工作直径的边线可以聚焦在屏幕中心
D2：最大工件直径的边线可以聚焦与屏幕边缘
|
|
倍率
|
|||
|
10X
|
20X
|
50X
|
100X
|
|
|
视场范围
|
ø31.5
|
ø15.7
|
ø6.3
|
ø3.1
|
|
W
|
66（20）
|
32.5（2）
|
12.6
|
5
|
|
H -50型号*
|
123.5
|
123.5
|
123.5
|
123.5
|
|
-100型号
|
91
|
91
|
91
|
91
|
|
-150型号
|
103.5
|
103.5
|
103.5
|
103.5
|
|
200型号
|
92.5
|
92.5
|
92.5
|
92.5
|
|
D1 - 50型号*
|
224（198）
|
87（61）
|
27
|
10
|
|
-100型号
|
182
|
87（61）
|
27
|
10
|
|
-150型号
|
207（198）
|
87（61）
|
27
|
10
|
|
200型号
|
185
|
87（61）
|
27
|
10
|
|
D2
|
69（23）
|
69（23）
|
25
|
10
|
（）：使用表面照明
*包括PJ-A3000
.jpg)
选件
172－203：20X投影镜头组
172－204：50X投影镜头
172－207：100X投影镜头
172－229： 10X镜头的斜面照明反光镜
172－230： 20X镜头的斜面照明反光镜
172－116：标准刻度尺（50mm）
172－117： 标准刻度尺（2"）
172-118: 读数尺（200mm）
172-161: 读数尺（300mm）
172-119: 读数尺（8"）
172-162: 读数尺（12"）
932105: 罩面图套装
172-160-2：绿色滤光片（用于PJ-A3000,-50型号）
172-160-3：绿色滤光片（用于-100,-150，-200型号）
512305: 卤素灯泡（24V,150W）
965012: 用于角度显示输出的SPC电缆（2m）
固定和工作台附件
176-106： 旋转工作台（有效直径：66mm）
172-196: 旋转工作台（有效直径：100mm）
172-198: 带有微调旋钮的旋转台（有效直径：100mm）
176-105：旋转工作台（有效直径：70mm）
172-197： 旋转工作台（有效直径：80mm）
176-107：带夹钳的支架
172-378： 带夹钳的V型块（最大工件直径：25mm）
999678: 固定装置甜配器
|
适用性
|
PJ-A3000
PJ-A3005R-50 PJ-A3005D-50/E |
PJ-A3005F-150/E
PJ-A3010F-100/E PJ-A3010F-200/E |
|
176-106
|
√
|
—
|
|
172-196
|
—
|
√*
|
|
172-198
|
—
|
√*
|
|
176-105
|
√
|
√*
|
|
172-197
|
—
|
√*
|
|
176-107
|
√
|
√*
|
|
176-378
|
√
|
√*
|
*PJ-3010f-200E 需与固定装置适配器（999678）配合使用
.jpg)
.jpg)
性能参数
|
型号
|
PJ-A3005R-50
|
PJ-A3005D-50
|
PJ-A3005R-50E
|
PJ-A3010F-100
|
PJ-A3010F-100E
|
|
货号（公制型）
|
302-709*
|
302-704*
|
302-708*
|
302-703*
|
302-707*
|
|
货号（英制/公制型）
|
302-719*
|
302-714*
|
302-718*
|
302-713*
|
—
|
|
XY工作台行程范围
|
50×50mm
|
50×50mm
|
50×50mm
|
100×100mm
|
100×100mm
|
|
测量方法
|
模拟微分头
|
旋转编码器
|
旋转编码器
|
线性编码器
|
线性编码器
|
|
速滑功能
|
—
|
—
|
—
|
X和Y轴
|
X和Y轴
|
|
XY工作台面尺寸
|
152×152mm
|
152×152mm
|
152×152mm
|
250×250mm
|
250×250mm
|
|
XY工作台有效范围
|
82×82mm
|
82×82mm
|
82×82mm
|
142×142mm
|
142×142mm
|
|
工作台玻璃定货号
|
380405
|
380405
|
380405
|
12BAE041
|
12BAE041
|
|
旋转功能
|
—
|
—
|
—
|
—
|
—
|
|
最大工件负载
|
8kg
|
8kg
|
8kg
|
10kg
|
10kg
|
|
备注
|
带有数显计数器
|
—
|
不带模拟计数器
|
—
|
不带模拟计数器
|
|
型号
|
PJ-A3005F-150
|
PJ-A3005F-150E
|
PJ-A3010F-200
|
PJ-A3010F-200E
|
PJ-A3000
|
|
货号（公制型）
|
302-702*
|
302-706*
|
302-701*
|
302-703*
|
302-707*
|
|
货号（英制/公制型）
|
302-712*
|
—
|
302-711*
|
—
|
—
|
|
XY工作台行程范围
|
150×50mm
|
150×50mm
|
200×100mm
|
200×100mm
|
Fixed
|
|
测量方法
|
线性编码器
|
线性编码器
|
线性编码器
|
线性编码器
|
—
|
|
速滑功能
|
X和Y轴
|
X和Y轴
|
X和Y轴
|
X和Y轴
|
—
|
|
XY工作台面尺寸
|
280×152mm
|
280×152mm
|
380×250mm
|
380×250mm
|
160×145mm
|
|
XY工作台有效范围
|
185×84mm
|
185×84mm
|
266×170mm
|
266×170mm
|
ø70mm
|
|
工作台玻璃定货号
|
381349
|
381349
|
382762
|
382762
|
200673
|
|
旋转功能
|
—
|
—
|
±3°
|
±3°
|
—
|
|
最大工件负载
|
10kg
|
10kg
|
15kg
|
15kg
|
8kg
|
|
备注
|
—
|
不带模拟计数器
|
—
|
不带模拟计数器
|
不带模拟计数器
|
* 为区分交流电源电压，在货号后加上以下后缀（如：302－700A）:
A适于UL/CSA,D适于CEE，E适于BS,DC适于中国，K适于EK,无后缀适于JIS/100V

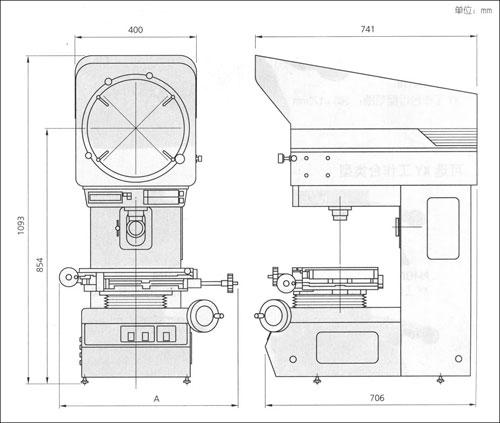

尺寸
