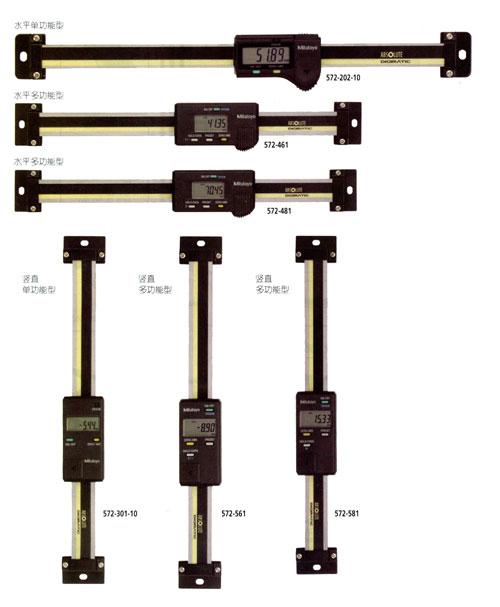

ABSOLUTE Digimatic标尺572系列 首页 > 产品目录 > 精密测量 > 三丰量具 > 标尺单元/线性光栅尺
特点
• 可使用ORIGIN按键设置绝对原点作为后续测量的参考点。设置后,打开ABS Digimatic标尺就可以直接显示相对位置,而不是标准型的“0.00”。
• ZERO/ABS按键可实现在主尺任意位置调零,进行增程相对测量,也可返回绝对坐标系,获得相对于所设绝对原点的位置。
• 无支架、无小齿轮、无玻璃光栅尺。Digimatic标尺单元安全地嵌在加硬不锈钢薄片内。
• 根据安装方向,可选择水平式或垂直式显示面。
• 带有直径显示功能的特种型号可供车床使用。
• 所有型号带有两个安装支架,分别装于两端。
• 带有SPC数据输出。
性能参数
测量范围
|
货号
|
精度
|
|
水平式
|
竖直式
|
||
100mm
|
572-200-20
|
572-300-10
|
0.03mm
|
572-460*
|
572-560*
|
0.03mm
|
|
572-480-10**
|
572-580-10**
|
0.03mm
|
|
150mm
|
572-201-20
|
572-301-10
|
0.03mm
|
572-461*
|
572-561*
|
0.03mm
|
|
572-481-10**
|
572-581-10**
|
0.03mm
|
|
200mm
|
572-202-20
|
572-302-10
|
0.03mm
|
572-462*
|
572-562*
|
0.03mm
|
|
572-482-10**
|
572-582-10**
|
0.03mm
|
|
300mm
|
572-203-10
|
572-303-10
|
0.04mm
|
572-463*
|
572-563*
|
0.04mm
|
|
572-483-10**
|
572-583-10**
|
0.04mm
|
|
450mm
|
572-464*
|
572-564*
|
0.04mm
|
572-484-10**
|
572-584-10**
|
0.04mm
|
|
600mm
|
572-465*
|
572-565*
|
0.05mm
|
572-485-10**
|
572-585-10**
|
0.05mm
|
|
800mm
|
572-466*
|
572-566*
|
0.06mm
|
572-486-10**
|
572-586-10**
|
0.06mm
|
|
1000mm
|
572-467*
|
572-567*
|
0.07mm
|
572-487-10**
|
572-587-10**
|
0.07mm
|
* 多功能型
** 用于车床、带有直径显示功能的多功能型(不带计数器方向转换功能)
测量范围
|
货号
|
精度
|
|
水平式
|
竖直式
|
||
4"
|
572-210-20
|
572-310-10
|
.001"
|
572-470*
|
572-570*
|
.001"
|
|
572-490-10**
|
572-590-10**
|
.001"
|
|
6"
|
572-211-20
|
572-311-20
|
.001"
|
572-471*
|
572-571*
|
.001"
|
|
572-491-10**
|
572-591-10**
|
.001"
|
|
8"
|
572-212-20
|
572-312-10
|
.001"
|
572-472*
|
572-572*
|
.001"
|
|
572-492-10**
|
572-592-10**
|
.001"
|
|
12"
|
572-213-10
|
572-313-10
|
.002"
|
572-473*
|
572-573*
|
.002"
|
|
572-493-10**
|
572-593-10**
|
.002"
|
|
18"
|
572-474*
|
572-574*
|
.002"
|
572-494-10**
|
572-594-10**
|
.002"
|
|
24"
|
572-475*
|
572-575*
|
.002"
|
572-495-10**
|
572-595-10**
|
.002"
|
|
32"
|
572-476*
|
572-576*
|
.0025
|
572-496-10**
|
572-596-10**
|
.0025
|
|
40"
|
572-477*
|
572-577*
|
.0025
|
572-497-10**
|
572-597-10**
|
.0025
|
* 多功能型
** 用于车床,带有直径显示功能的多功能型(不带计数器方向转换功能)

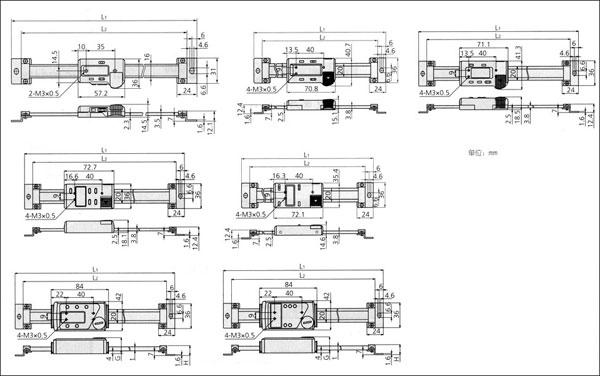

尺寸
测量范围
|
L1
|
L2
|
重量
|
100mm
|
209
|
185
|
230
|
150mm
|
259
|
235
|
250
|
200mm
|
311
|
287
|
270
|
300mm
|
444
|
420
|
370
|
测量范围
|
L1
|
L2
|
重量
|
100mm
|
244
|
220
|
250
|
150mm
|
294
|
270
|
280
|
200mm
|
344
|
320
|
310
|
300mm
|
444
|
420
|
370
|
450mm
|
594
|
570
|
760
|
600mm
|
774
|
750
|
900
|
800mm
|
974
|
950
|
1710
|
1000mm
|
1174
|
1150
|
2040
|
