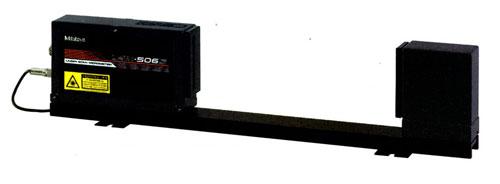

特点：LSM-506S
• 多用途型，测量范围从1mm-60mm。
• 高测量精度，在全测量范围内直线度达±0.3µm，在窄测量范围内达±（1.5+0.5△D）µm高测量精度。
• 高重复精度达 ±0.36µm。



LSM-506S技术参数
测量范围：1－60mm
分辨率： 0.00005-0.01mm可选（.000002"-.005"）():英制/公制型
20°C时的直线度*：全范围：±3µm 窄范围：±（1.5+0.5△D）µm
重复精度（±2Ó）：±0.36µm
工件定位误差： ±4µm
测量区域：20×60mm
激光波长：650nm,可见光
扫描速度：3200scans/s
激光扫描速度：452m/s
激光可接受标准：IEC或FDA
* 在测量区域中心
△D=校正规和工件的直径差

用于LSM-506S的选件
02AGD140: 校正规套装（ø1mm,ø60mm）
02AGD520: 可调仪器放置台
02AGD580: 中心架*
02AGD590: 可调节V型块*
02AGD250: 鼓风机盖
957608： 鼓风机盖过滤器
02AGC150A: 延长继电器电缆1m
02AGC150B: 延长继电器电缆3m
02AGC150C 延长继电器电缆5m
02AGC780A: 延长信号电缆 5m
02AGC780B: 延长信号电缆10m
02AGC780C: 延长信号电缆15m
02AGC780D: 延长信号电缆20m
* 和可调仪器放置台一起使用

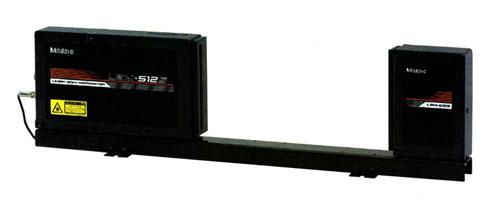

特点：LSM-512S
• 多用途型，测量范围从1mm-120mm。
• 高测量精度，在全测量范围内直线度达±6µm，在窄测量范围内达±（4.0+0.5△D）µm高测量精度。
• 高重复精度达 ±0.8µm。

货号：544-539（JIS) 544-540(IEC+FDA)

LSM-512S技术参数
测量范围：1－120mm
分辨率： 0.0001-0.1mm可选（.000005"-.005"）():英制/公制型
20°C时的直线度*：全范围：±6µm 窄范围：±（4.0+0.5△D）µm
重复精度（±2Ó）：±0.8µm
工件定位误差： ±8µm
测量区域：30×120mm
激光波长：650nm,可见光
扫描速度：3200scans/s
激光扫描速度：904m/s
激光可接受标准：IEC或FDA
* 在测量区域中心
△D=校正规和工件的直径差

用于LSM-512S的选件
02AGD150: 校正规套装（ø20mm,ø120mm）
02AGD260: 鼓风机盖
957608： 鼓风机盖过滤器
02AGC150A: 延长继电器电缆1m
02AGC150B: 延长继电器电缆3m
02AGC150C 延长继电器电缆5m
02AGC780A: 延长信号电缆 5m
02AGC780B: 延长信号电缆10m
02AGC780C: 延长信号电缆15m
02AGC780D: 延长信号电缆20m

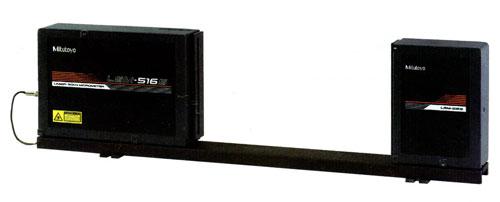

特点：LSM-516S点：LSM-516S
• 多用途型，测量范围从1mm-160mm。
• 高测量精度，在全测量范围内直线度达±7µm，在窄测量范围内达±（4.0+2△D）µm高测量精度。
• 高重复精度达 ±1.4µm。

LSM-516S技术参数
测量范围：1－160mm
分辨率： 0.0001-0.1mm可选（.000005"-.005"）():英制/公制型
20°C时的直线度*：全范围：±7µm 窄范围：±（4.0+2.0△D）µm
重复精度（±2Ó）：±1.4µm
工件定位误差： ±8µm
测量区域：40×160mm
激光波长：650nm,可见光
扫描速度：3200scans/s
激光扫描速度：603m/s
激光可接受标准：IEC或FDA
* 在测量区域中心
△D=校正规和工件的直径差

用于LSM-516S的选件
002AGM300: 校正规套装（ø20mm,ø160mm）
02AGC150A: 延长继电器电缆1m
02AGC150B: 延长继电器电缆3m
02AGC150C 延长继电器电缆5m
02AGC780A: 延长信号电缆 5m
02AGC780B: 延长信号电缆10m
02AGC780C: 延长信号电缆15m
02AGC780D: 延长信号电缆20m

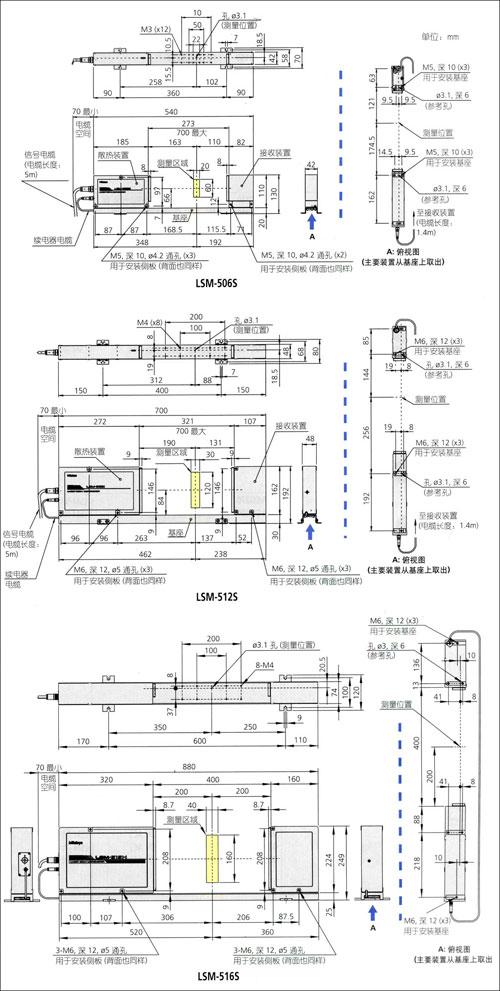

尺寸
