LGD/LGD-线性测微计542系列-带有ABSOLUTE线性编码器 首页 > 产品目录 > 精密测量 > 三丰量具 > 线性测微计/激光扫描测量仪
LGD超小型ABS线性测微计适于在特别狭小的空间进行测量。原点一旦被设置,就不会丢失。
特点
• 传感器中使用绝对原点标尺,其原点即使在电源关闭的情况下也可以保持。
• 心轴使用特种线性滚珠轴承,确保经久耐用。
• 使用推力轴套和锁紧螺母选件,LGD线性测微计可方便的固定在工作台或设备孔中。
• LGD-M使用滑动轴承,具有更高的成本效益。
性能参数
LGD
测量范围
|
货号
|
分辨率
|
精度
|
测力*
|
轴套直径
|
备注
|
10mm
|
575-321
|
0.01mm
|
20µm
|
1.2N/1.1N/1.0N
|
8mm
|
—
|
10mm
|
575-324
|
0.01mm
|
20µm
|
1.2N/1.1N/1.0N
|
8mm
|
带有气动装置
|
25mm
|
575-322
|
0.01mm
|
20µm
|
4.6N/4.3N/4.0N
|
15mm
|
—
|
50mm
|
575-323
|
0.01mm
|
30µm
|
5.7N/5.3N/4.9N
|
15mm
|
—
|
LGD型
测量范围
|
货号
|
分辨率
|
精度
|
测力*
|
轴套直径
|
备注
|
4"
|
575-331
|
.0005"
|
.001"
|
1.2N/1.1N/1.0N
|
8mm
|
—
|
4"
|
575-334
|
.0005"
|
.001"
|
1.2N/1.1N/1.0N
|
8mm
|
带有气动装置
|
1"
|
575-332
|
.0005"
|
.001"
|
4.6N/4.3N/4.0N
|
15mm
|
—
|
2"
|
575-333
|
.0005"
|
.0012"
|
5.7N/5.3N/4.9N
|
15mm
|
—
|
LGD-M
测量范围
|
货号
|
分辨率
|
精度
|
测力*
|
轴套直径
|
备注
|
10mm
|
575-325
|
0.01mm
|
15µm
|
2.0N/1.8N/1.6N
|
8mm
|
使用滑动轴承
|
LGD-M
测量范围
|
货号
|
分辨率
|
精度
|
测力*
|
轴套直径
|
备注
|
4"
|
575-335
|
.0005"
|
.0006"
|
2.0N/1.8N/1.6N
|
8mm
|
使用滑动轴承
|

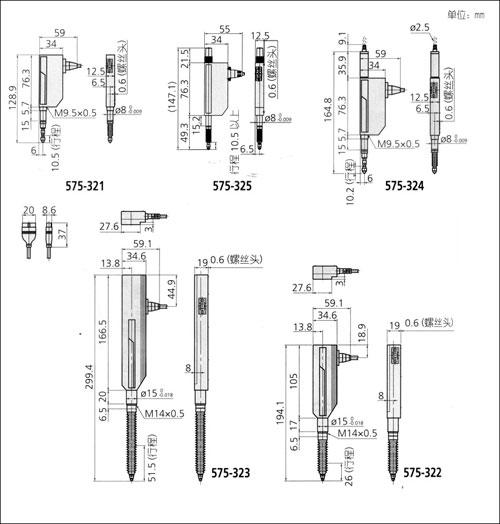

尺寸
(参见第9页)
技术参数
精度: 参见性能参数(不包括量化偏差)
分辨率: 1µm或 .0005"
长度标准杆: 电容型ABSOLUTE线性编码器
最大反应速度: 无极限
测针: ø3mm硬质合金
轴套: ø8mm 或ø15mm
轴承类型: 碰撞滚珠轴承
测力: 参见性能参数
输出信号: Digmatic输出
外部输入:原点设置信号(Absolute 原点位置可外部改变)
尘/水防护等级:达到IP66(IP54:542-324,542-334)防护标准
选件
238772:10mm塑料橡胶套管(备用)
962504:25mm塑料橡胶套管(备用)
962505:50mm塑料橡胶套管(备用)
02ADC730: ø9.5mm 推力轴套套装(用于测量范围为10mm的型号)
02ADC740: ø18mm 推力轴套套装(用于测量范围为25/50mm的型号)
965275*: Dibimatic 电源装置
* 为区分交流电源电压,在货号后加上以下后缀(如:965275A):A适于UL/CSA,D适于CEE,E适于BS,F适于SAA,DC适于中国、K适于EK,无后缀适于JIS/100V
详见Linaer Gage (E4174)产品样本
