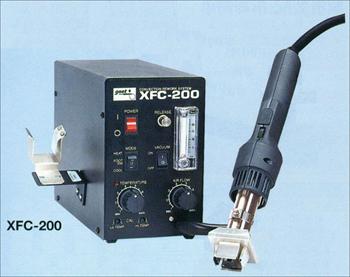

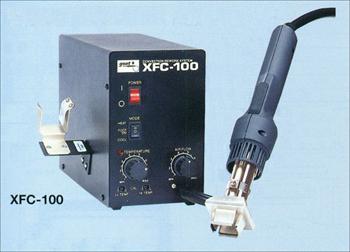

热风式SMT返修系统 XFC-200/100 首页 > 产品目录 > 焊接工具 > GOOT > 表面贴装
简单功能SMT返修机 QFP,PLCC,SOL对应
QFP,PLCC,SOL对应
对应于各元组件喷嘴另售
操作简单控力型夹具。真空臂抓取零件进行拆装(仅限于XFC-200)。简易热风流量计。
■交换配件
XFC 系列用加热芯XFC-H
加热器管护套XFC-HP
XFC-200用真空吸盘一套XVCW-SET
XFC-200用真空吸管
型号 | XFC-200 | XFC-100 | |
额定电压 | 110V,220V AC 50/60Hz | ||
耗电量 | 470W | ||
电烙铁电压 | 110V AC 450W/220V AC 400W(50/60Hz) | ||
温度控制范围 | 150—450℃ | ||
风量范围 | 5-20升/分 | ||
风量计 | 带风量仪表 | - | |
真空吸头 | 内藏于抓取手臂的前端 | - | |
真空速 | -0.03MPa(-220mmHg) | - | |
绝缘电阻(500V DC) | 10MΩ以上 | ||
尺寸 | 本体 | 220mm(不包括电源线) | |
电烙铁 | 227(L)×107(W)×177(H)mm | ||
重量 | 本体 | 220g(不包括电源线) | |
电烙铁 | 4.6kg(除电源线) | ||
电烙铁至控制器线长 | 1m | ||
电源线长 | 1.1M | ||
插座插头 | 110V AG 220VCGBS |

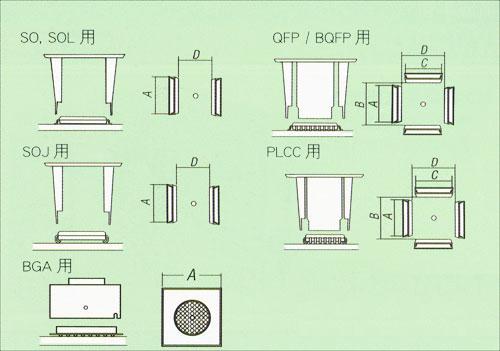

P/N | Nozzle No. | A | D | Applicable Pacaage | ||
inch | mm | inch | mm | |||
XNSG 4.4×10 | 400 | 0.394 | 10 | 0.189 | 4.8 | SO16 |
XNSG 5.6×13 | 402 | 0.591 | 15 | 0.224 | 5.7 | SSOP8T |
XNSG 7.6×15 | 403 | 0.630 | 16 | 0.283 | 8.2 | SOL20/26, TSOP20/24 |
XNSG 7.6×18 | 404 | 0.748 | 19 | 0.283 | 8.2 | TSOP24 |
XNSG 7.6×12.7 | 405 | 0.742 | 12 | 0.323 | 8.2 | SOL20, TSOP28 |
XNSG 19×8 | 406 | 0.315 | 8 | 0.748 | 19.0 | TSOP32 |
XNSG 8.6×18 | 407 | 0.748 | 19 | 0.343 | 8.7 | TSOP28/32 |
XNSG 18.5×12 | 408 | 0.748 | 15 | 0.728 | 19.5 | TSOP40/48 |
XNSG 13×28 | 409 | 1.142 | 29 | 0.531 | 13.5 | PSOP44 |
XNSG 4.4×5 | 412 | 0.917 | 5 | 0.189 | 4.8 | SO8 |
P/N | Nozzle No. | A | B | Applicable Pacaage | ||
inch | mm | inch | mm | |||
XNSG 15×8.2 | 401 | 0.591 | 15 | 0.323 | 8.2 | SOJ20 |
P/N | Nozzle No. | A | Applicable Pacaage | |
inch | mm | |||
XNBG 8×8 | 100 | 0.393 | 10 | BGA16, BGA25 |
XNBG 12×12 | 101 | 0.551 | 14 | BGA49, BGA64 |
XNBG 13×13 | 102 | 0.590 | 15 | BGA49, BGA64 |
XNBG 15×15 | 103 | 0.669 | 17 | BGA81, BGA100 |
XNBG 17×17 | 104 | 0.748 | 19 | BGA121 |
XNBG 19×19 | 105 | 0.787 | 20 | BGA144, BGA121 |
XNBG 23×23 | 106 | 0.984 | 25 | BGA169 |
XNBG 27×27 | 107 | 0.142 | 29 | BGA324, BGA225, BGA289 |
XNBG 35×35 | 108 | 1.457 | 37 | BGA529, BGA484 |
XNBG 38×38 | 109 | 1.575 | 40 | BGA576, BGA625 |
XNBG 40×40 | 110 | 1.654 | 42 | BGA625, BGA676 |
P/N | Nozzle No. | A | B | C | D | Applicable Pacaage | ||||
inch | mm | inch | mm | inch | mm | inch | mm | |||
XNQG12×12 | 200 | 0.472 | 12 | 0.551 | 14 | 0.472 | 12 | 0.551 | 14 | QFP64,QFP48,QFP80,BQFP28 |
XNQG14×14 | 201 | 0.591 | 15 | 0.667 | 17.2 | 0.591 | 15 |
0.667 |
17.2 | SQFP100, TQF100 |
XNQG14×20 | 202 | 0.591 | 15 | 0.665 | 16.9 | 0.827 | 21 | 0.906 | 23 | SQFP12, QFP80, QFP100 |
XNQG16×16 | 203 |
0.629 |
16 | 0.826 | 21 | 0.629 | 16 | 0.826 | 21 | BQFP100T25, QFPT63 |
XNQG17.5×17.5 | 204 | 0.591 | 15 | 0.728 | 18.5 | 0.590 | 15 | 0.728 | 18.5 | BQFP84 |
XNQG24×24 | 205 | 0.827 | 21 |
0.953 |
24.2 | 0.827 | 21 | 0.953 | 24.2 | BQFP132, FQFP176 |
XNQG28×28 | 206 |
1.142 |
29 | 1.220 | 31 | 1.142 | 29 | 1.220 | 31 | QFP128, SQFP208 |
XNQG32×32 | 207 | 1.220 | 31 | 1.315 | 33.4 | 1.220 | 31 | 1.315 | 33.4 | BFP184T, FQFP408 |
XNQG37×37 | 208 | 1.220 | 31 | 1.457 | 37 | 1.220 | 31 | 1.457 | 37 | BQFP196 |
XNQG40×40 | 209 | 1.535 | 39 | 1.654 | 42 | 1.535 | 39 | 1.654 | 42 | BQFP244 |
P/N | Nozzle No. | A | B | C | D | Applicable Pacaage | ||||
inch | mm | inch | mm | inch | mm | inch | mm | |||
XNPG 7.3×12.5 | 300 | 0.272 | 6.9 | 0.354 | 9 | 0.272 | 6.9 | 0.551 | 14 | PLCC7.3×12.5 |
XNPG11.5×11.5 | 301 | 0.394 | 10 | 0.512 | 13 | 0.394 | 10 | 0.512 | 13 | PLCC28 |
XNPG11.5/14 | 302 | 0.591 | 15 | 0.591 | 15 | 0.394 | 10 | 0.512 | 13 | PLCC11.5×14 |
XNPG17.5×17.5 | 303 | 0.591 | 15 | 0.728 | 18.5 | 0.591 | 15 | 0.728 | 18.5 | PLCC44 |
XNPG20×20 | 304 | 0.748 | 19 | 0.827 | 21 | 0.748 | 19 | 0.827 | 21 | PLCC52 |
XNPG25×25 | 305 | 0.945 | 24 | 1.024 | 26 | 0.945 | 24 | 1.024 | 26 | PLCC68 |
XNPG30×30 | 306 | 1.142 | 29 | 1.220 | 31 | 1.142 | 29 | 1.220 | 31 | PLCC84 |
喷涂用喷嘴
