背置活塞型指针式千分表1和2系列 首页 > 产品目录 > 精密测量 > 三丰量具 > 千分表/指针式千分表/杠杆千分表
三丰背置活塞型指针式千分表的背面装有测量心轴，可达到和其它三丰指针式千分表一样的精度和耐久度，而且，安装固定杆选件后，操作性能更加出色。
特点
• 背置活塞型指针式量表适于安装在水平机器工作台或检测夹具上，或用于普通指针式千分表不易读数的狭小空间内。
• 使用三丰特有防震机构的1960指针式千分表具有很高的防震性能且经久耐用。
• 背置活塞型的2990指针式千分表读数可达0.001mm。
性能参数
公制型 1系列
.jpg){kind=small}
ISO/JIS 型
|
分度值
|
货号
|
测量范围
（测量范围/每圈行程） |
精度
|
表盘读数值
|
测力
|
 |
.jpg) |
.jpg) |
-
|
-
|
-
|
|
0.01mm |
1960
|
1mm/1.27mm* |
±14μm
|
50-0-50
|
1.4N以下
|
√
|
√
|
-
|
-
|
-
|
-
|
|
0.01mm
|
1160
|
5mm（1mm）
|
±16μm
|
0-100
|
1.4N以下
|
-
|
-
|
-
|
-
|
-
|
-
|
|
0.01mm
|
1162
|
5mm（1mm）
|
±16μm
|
100-0
|
1.4N以下
|
-
|
-
|
√
|
-
|
-
|
|
|
0.01mm
|
1180-6
|
5mm（1mm）
|
±16μm
|
0-100
|
1.5N以下
|
-
|
-
|
-
|
- |
-
|
-
|
|
0.01mm
|
1180-7
|
5mm（1mm）
|
±16μm
|
0-100
|
1.5N以下
|
-
|
-
|
-
|
-
|
-
|
-
|
|
0.01mm
|
1180-8
|
5mm（1mm）
|
±16μm
|
0-100
|
1.5N以下
|
-
|
-
|
-
|
-
|
-
|
-
|
英制型 1系列
.jpg){kind=small}
ANSI/AGD 型
|
分度值
|
货号
|
测量范围
（测量范围/每圈行程） |
精度
|
表盘读数值
|
测力
|
.jpg) |
.jpg) |
.jpg) |
-
|
-
|
-
|
|
.001" |
1961
|
.04"/.05"*
|
±.001"
|
20-0-20
|
1.4N以下
|
√
|
√
|
-
|
-
|
-
|
-
|
|
.001"
|
1156
|
.1"(.1")
|
±.001"
|
0-100
|
2.1N以下
|
-
|
-
|
-
|
-
|
-
|
-
|
|
.001"
|
1157
|
.1"(.1")
|
±.001"
|
0-50-0
|
2.1N以下
|
-
|
-
|
-
|
-
|
-
|
-
|
|
.001"
|
1166
|
.2"(.05") |
±.001"
|
0-50
|
1.4N以下
|
-
|
-
|
-
|
-
|
-
|
-
|
|
.001"
|
1167
|
.2"(.05")
|
±.001"
|
0-25-0
|
1.4N以下
|
-
|
-
|
-
|
-
|
-
|
-
|
|
.001" |
1168
|
.2"(.05")
|
±.001"
|
50-0
|
1.4N以下
|
-
|
-
|
√
|
-
|
-
|
-
|
*全行程
公制型 2系列
.jpg){kind=small}
ISO/JIS 型
|
分度值
|
货号
|
测量范围
（测量范围/每圈行程） |
精度
|
表盘读数值
|
测力
|
.jpg) |
.jpg) |
.jpg) |
-
|
-
|
-
|
|
0.01mm |
2960F
|
1mm/1.27" |
±14μm
|
50-0-50
|
1.4N以下
|
√
|
√
|
-
|
-
|
-
|
-
|
|
0.001mm
|
2990
|
0.1mm/0.14"
|
±6.5μm
|
50-0-50
|
1.5N以下
|
√
|
√
|
√
|
-
|
-
|
-
|
英制型 2系列
.jpg){kind=small}
ANSI/AGD 型
|
分度值
|
货号
|
测量范围
（测量范围/每圈行程） |
精度
|
表盘读数值
|
测力
|
图
|
图
|
图
|
-
|
-
|
-
|
|
.0005" |
2961
|
.04"/.05"
|
±.0005"
|
20-0-20
|
1.8N以下
|
√
|
√
|
-
|
-
|
-
|
-
|
|
.0001"
|
2991
|
.008"/.01"
|
±.0002"
|
4-0-4
|
1.5N以下
|
√
|
√
|
√
|
-
|
-
|
-
|

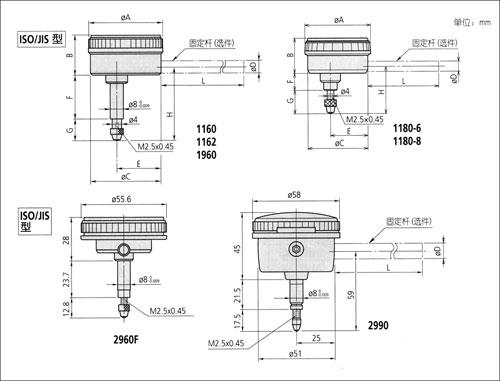

尺寸
选件
136567：固定杆（Ø6mm，L=81mm）
21AAA166：固定杆（Ø6mm，L=42mm）
136568：固定杆（Ø8mm，L=81mm）
21AAA168：固定杆（Ø8mm，L=42mm）
124625：固定杆（.25" DIA，L=3.19"）
21167：固定杆（.25" DIA，L=1.65"）
—：后盖（参见266页）
—：测针（参见264页）
