贴装系统/贴装喷涂系统 XMP-301/XMP-302D 首页 > 产品目录 > 焊接工具 > GOOT > 表面贴装

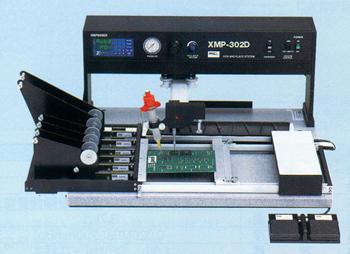

手动SMT贴装系统
最适用于少批量装配、点贴装和修理。

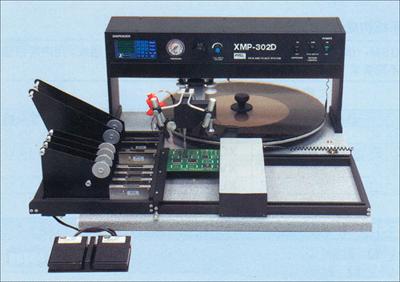

XMP-302D
手动SMT贴装系统与贴装喷涂系统一体的复合型系统。
最适合于少批量装配、点贴装和修理。
照片中的喷涂器不包括在本系统中。
型号 | XMP-301 | XMP-302D | |
额定电压 | 110V,220V AC 50/60Hz | ||
耗电量 | 9W | 15W | |
本体尺寸 | 783×600×305mm | ||
重量 | 23㎏ | 23㎏ | |
贴装范围 | 330×260mm | ||
送料器 | 最大20(LXM-PT8使用时) | ||
零件盘 | 10个(标准)如不装送料器,则最大装20个 | ||
真空度 | -0.035MPa(-260mmHg) | ||

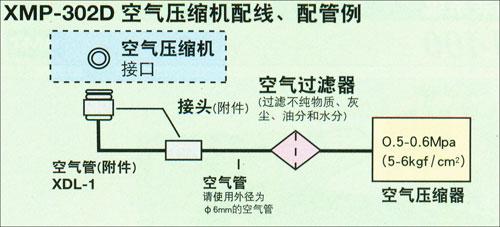

喷涂部 | 气压 | —— | 0.5-0.6MPa(5-6kgf/c㎡) |
时间范围 | —— | 0.01-99.9se | |
重复精度 | —— | ±0.05% | |
模式 | —— | 5(HAND/AUTO1-4) | |
程序数 | —— | 99(AUTO01-2)、9(AUTO03-4) | |
电源线 | 3芯、带地线插头 | ||
插座插头 | 110VAG 220VCGBS |

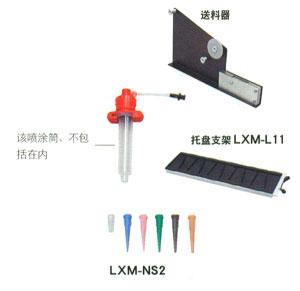

附件
品名 | 型号 | 规格 | 个数 |
送料器 | LXM-PT8 | 8mm送料器 | 3个 |
LXM-PT12 | 12mm送料器 | 1个 | |
LXM-PT16 | 16mm送料器 | 1个 | |
LXM-PT24 | 24mm送料器 | 1个 | |
托盘支架 | LXM-L11 | 单件托盘(10个)配托盘支架 | 1个 |
吸头/吸盘 | LXM-NS1 | 3种吸盘、4种SED吸盘 | 1组 |
吸盘 | LXM-CS1 | 4种吸盘、各2个 | 1组 |
喷涂漆喷嘴 | LXM-NS2 | 5种喷嘴、各3个、盖3个(只限XMP-302D) | 1组 |
肘节带 | 1个 |
■ 选购配件
■零件盘
LXM-2-15
可容纳两种不同种类的托盘
■照明系统
XL-1
贴装点照明系统
■零件旋转盘
XCAR-1
尺寸:ø90mm、高70mm
30个零件盘、最大可装45种零件部。
附属零件盘
零件盘×15个
单零件托盘×15个
■交换配件
托盘支架LXM-L11
送料器LXM-PT8/PT-12/PT-16/PT-24
10cc喷涂筒喷头AssyXDHA-10
喷涂嘴
颜色 | 厚度 | 内径 | 全长 |
黄褐色 | 14 | 1.6 | 31mm |
灰色 | 16 | 1.19 | |
绿色 |
18 | 0.84 | |
粉色 |
20 | 0.61 | |
蓝色 | 22 | 0.4 |
