ID-C ABSOLUTE Digimatic 千分表543系列—计算型 首页 > 产品目录 > 精密测量 > 三丰量具 > 千分表/指针式千分表/杠杆千分表
特点:
传统的Digimatic千分表只显示心轴的位移,但是计算型Digimatic千分表在心轴位移中增加了内部计算功能。采用固定装置,无需换算表或等价物,就可轻松进行塞尺、内径千分尺以及曲率半径等测量。
• T在允许范围内所指定的系数A,B,C与测量对象或固定装置的尺寸有关时,绝对原点型Digimatic千分表将使用公式Ax+B+Cx-1(假设心轴位移为X)进行内部计算。您可通过此特有功能,无需换算,直接对测量结果进行读数。
技术参数:
精度:参见性能参数(不包括量化偏差)
分辨率:0.0002mm-1mm或.00001"-.5"/0.0002mm-1mm
显示:液晶显示
长度标准杆:ABSOLUTE静电电容型线性编码器
最大反应速度:无限制
测力:1.5N以下
轴套外径:8mm(ISO/JIS型)或3/8"(ANSI/AGD型)
测针:带有M2.5×0.45螺纹的硬质合金球(ISO/JIS型)或带有#4-48UNF螺纹的硬质合金球(ANSI/AGD型)
电池:SR44(1个),938882
电池寿命:正常使用情况下约为12个月
功能:
原点设置、调零、GO/±NG判断、计数方向转换、自动电源开/关、SPC数据输出、英制/公制转换(英制/公制型)
警告:低电压、计算错误、溢出错误、公差极限设置错误
选件:
905338:SPC电缆(1m)
905409:SPC电缆(2m)
902011:心轴提升杆(ISO/JIS型)
540774:心轴提升电缆
————:后盖
————:测针

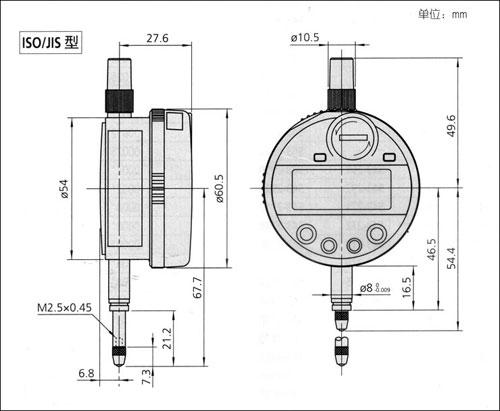

尺寸:
注1:英制型千分表(ANSI/AGD型)和公制型千分表(ISO/JIS型)在尺寸上略有不同。
注2:英制型千分表(ANSI/AGD型)带有3/8"外径的轴套和用于安装测针的#4-48UNF螺纹。
性能参数:
公制型
|
ISO/JIS型
|
ANSI/AGD型
|
分辨率 | 货号* | 测量范围 | 精度 |
0.0002-1mm(可转换) | 543-285B | 12.7mm | 0.003mm |
543-480B | 25.4mm | 0.003mm | |
543-485B | 50.8mm | 0.006mm |
*平型后盖
英制/公制型
分辨率 | 货号* | 测量范围 | 精度 |
.00001"-.05"/0.0002-1mm(可转换) | 543-286B | .5" | .00012" |
543-287B | .5" | .00012" | |
543-481B | 1" | .00012" | |
543-482B | 1" | .00012" | |
543-486B | 2" | .00025" | |
543-487B | 2" | .00025" |
*平型后盖
注1:英制型千分表(ANSI/AGD型)和公制型千分表(ISO/JIS型)在尺寸上略有不同。
注2:英制型千分表(ANSI/AGD型)带有3/8"外径的轴套和用于安装测针的#4-48UNF螺纹。

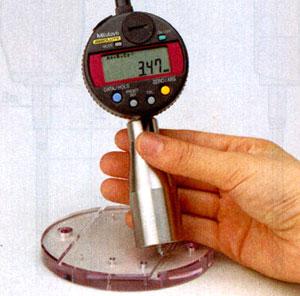

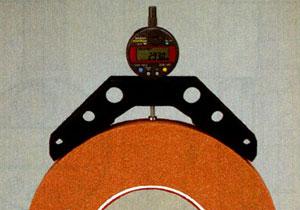

应用:
• 多种固定装置,可测量不同形状的工件。
• 精确的固定装置确保实现高精度测量。
