ID-C ABSOLUTE Digimatic 千分表543系列—高性能标准型 首页 > 产品目录 > 精密测量 > 三丰量具 > 千分表/指针式千分表/杠杆千分表
特点:
• 小型标准2系列千分表。
• 大型、易读的液晶显示屏。
• 可通过调零/绝对原点按钮在任意心轴位置显示调零设置,还可返回到绝对原点位置并显示距离原点的真实位置。
• 可通过设置上、下限公差进行GO/±NG判断,判断结果可按原尺寸显示。
• 可通过调节心轴上/下移动进行正/负计数。
• 无极限响应速度有效避免了超速错误。
• ID-C千分表盘可旋转330°,易于从所需角度进行读数。
• 带有SPC数据输出。
技术参数:
精度:参见性能参数(不包括量化偏差)
分辨率:0.01mm,0.001mm,.0005"/0.01mm,.0001"/0.001mm或.00005"/0.001mm
显示:液晶显示
长度标准杆:ABSOLUTE静电电容型线性编码器
最大反应速度:无限制
测力:参见性能参数
轴套直径:8mm(ISO/JIS型)或3/8"(ANSI/AGD型)
测针:带有M2.5×0.45螺纹的硬质合金球(ISO/JIS型)或带有#4-48UNF螺纹的硬质合金球(ANSI/AGD型)
电池:SR44(1个),938882
电池寿命:正常使用情况下约为5,000小时
尘/水防护等级:达到1P42或IP53防护标准(防尘型)
功能:
原点设置、调零、GO/±NG判断、计数方向转换、自动电源开/关、SPC数据输出、英制/公制转换(英制/公制型)
警告:低电压、计算错误、溢出错误、公差极限设置错误
选件:
905338:SPC电缆(1m)
905409:SPC电缆(2m)
902011:心轴提升杆(ISO/JIS型)*
902794:心轴提升杆(ANSI/AGD型)*
137693:心轴提升吊钩**
540774:心轴提升电缆
125317:备用橡胶保护套(用于防尘型)
02ACA571:用于25mm/1"型号的附加心轴弹簧***
02ACA773:用于50mm/2"型号的附加心轴弹簧***
————:后盖
————:测针
*仅用于12mm/.5"型号
**可用于25mm/1"或50mm/2"型号
***千分表反向定位时使用

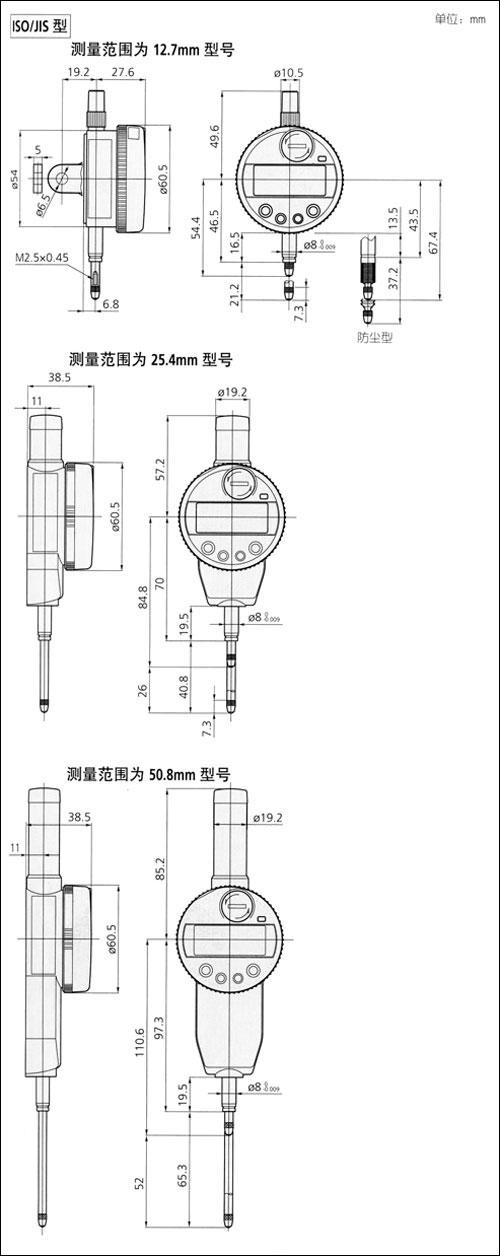

尺寸
性能参数:
公制型
|
ISO/JIS型
|
ANSI/AGD型
|
分辨率 | 货号(带耳后盖、平型后盖) | 测量范围 | 精度 | 测力 | 备注 | |
0.001mm | 543-250 | 543-250B | 12.7mm | 0.003mm | 1.5N以下 | — |
0.001mm | 543-257 | 543-257B | 12.7mm | 0.003mm | 2.0N以下 | 防尘 |
0.001mm | 543-254 | 543-254B | 12.7mm | 0.003mm | 0.4N-0.7N | 低测力 |
0.001mm | — | 543-450B | 25.4mm | 0.003mm | 1.8N以下 | — |
0.001mm | — | 543-460B | 50.8mm | 0.006mm | 2.3N以下 | — |
0.01mm | 543-290 | 543-290B | 12.7mm | 0.005mm | 1.5N以下 | — |
0.01mm | 543-270 | 543-270B | 12.7mm | 0.02mm | 0.9N以下 | — |
0.01mm | 543-277 | 543-277B | 12.7mm | 0.002mm | 2.0N以下 | 防尘 |
0.01mm | 543-274 | 543-274B | 12.7mm | 0.002mm | 0.2N-0.5N | 低测力 |
0.01mm | — | 543-457B | 25.4mm | 0.005mm | 1.8N以下 | — |
0.01mm | — | 543-454B | 25.4mm | 0.03mm | 1.8N以下 | — |
英制/公制型
分辨率 | 货号(带耳后盖、平型后盖) | 测量范围 | 精度 | 测力 | 备注 | |
.00005"/0.001mm | 543-251 | 543-251B | .5" | .00012" | 1.5N以下 | — |
.00005"/0.001mm | 543-252 | 543-252B | .5" | .00012" | 1.5N以下 | — |
.00005"/0.001mm | 543-258 | 543-258B | .5" | .00012" | 2.0N以下 | 防尘 |
.00005"/0.001mm | 543-259 | 543-259B | .5" | .00012" | 2.0N以下 | 防尘 |
.00005"/0.001mm | 543-255 | 543-255B | .5" | .00012" | 0.4N-0.7N | 低测力 |
.00005"/0.001mm | 543-256 | 543-256B | .5" | .00012" | 0.4N-0.7N | 低测力 |
.00005"/0.001mm | — | 543-451B | 1" | .00012" | 1.8N以下 | — |
.00005"/0.001mm | — | 543-452B | 1" | .00012" | 1.8N以下 | — |
.00005"/0.001mm | — | 543-461B | 2" | .00025" | 2.3N以下 | — |
.00005"/0.001mm | — | 543-462B | 2" | .00025" | 2.3N以下 | — |
.0001"/0.001mm | 543-253 | 543-253B | .5" | .00012" | 1.5N以下 | — |
.0001"/0.001mm | — | 543-453B | 1" | .00012" | 1.8N以下 | — |
.0001"/0.001mm | — | 543-463B | 2" | .00025" | 2.3N以下 | — |
.0005"/0.01mm | 543-291 | 543-291B | .5" | .0002" | 1.5N以下 | — |
.0005"/0.01mm | 543-292 | 543-292B | .5" | .0002" | 1.5N以下 | — |
.0005"/0.01mm | 543-271 | 543-271B | .5" | .0008" | 0.9N以下 | — |
.0005"/0.01mm | 543-272 | 543-272B | .5" | .0008" | 0.9N以下 | — |
.0005"/0.01mm | 543-278 | 543-278B | .5" | .0008" | 2.0N以下 | 防尘 |
.0005"/0.01mm | 543-279 | 543-279B | .5" | .0008" | 2.0N以下 | 防尘 |
.0005"/0.01mm | 543-275 | 543-275B | .5" | .0008" | 0.2N-0.5N | 低测力 |
.0005"/0.01mm | 543-276 | 543-276B | .5" | .0008" | 0.2N-0.5N | 低测力 |
.0005"/0.01mm | — | 543-458B | 1" | .0002" | 1.8N以下 | — |
.0005"/0.01mm | — | 543-459B | 1" | .0002" | 1.8N以下 | — |
.0005"/0.01mm | — | 543-455B | 1" | .0012" | 1.8N以下 | — |
.0005"/0.01mm | — | 543-456B | 1" | .0012" | 1.8N以下 | — |
.0005"/0.01mm | — | 543-465B | 2" | .0016" | 2.3N以下 | — |
.0005"/0.01mm | — | 543-466B | 2" | .0016" | 2.3N以下 | — |
注1:英制型千分表(ANSI/AGD型)和公制型千分表(ISO/JIS型)在尺寸上略有不同。
注2:英制型千分表(ANSI/AGD型)带有3/8"外径的轴套和用于安装测针的#4-48UNF螺纹。
