ID-S ABSOLUTE Digimatic 千分表 首页 > 产品目录 > 精密测量 > 三丰量具 > 千分表/指针式千分表/杠杆千分表
543系列—经济型设计
特点:
• 同标准2系列千分表一样的小型化设计。
• 接通电源,ID-S系列Digimatic千分尺便显示心轴距离原点的绝对原点位置,可直接开始测量。
• 按下原点按钮、调零后,在电池耗尽前都无需重新设置。
•采用ABSOLUTE编码器,可有效避免由于心轴超速导致的测量误差。
• 带有SPC数据输出。
技术参数:
精度:参见性能参数(不包括量化偏差)
分辨率:0.01mm,0.001mm,.0005"/0.01mm,.0001"/0.001mm或.00005"/0.001mm
显示:液晶显示
长度标准杆:ABSOLUTE静电电容型线性编码器
最大反应速度:无限制
测力:参见性能参数
测针:带有M2.5×0.45螺纹的硬质合金球(ISO/JIS型)或带有#4-48UNF螺纹的硬质合金球(ANSI/AGD型)
电池:SR44(1个),938882
电池寿命:正常使用情况下约为20,000小时
尘/水防护等级:达到1P42防护标准(IP53:543-694,543-695,543-696)
功能:
原点设置、调零、计数方向转换、自动电源开/关、SPC数据输出、英制/公制转换(英制/公制型)
警告:低电压、计算错误、溢出错误
选件:
905338:SPC电缆(1m)
905409:SPC电缆(2m)
903423:心轴提升杆(ISO/JIS型)
903425:心轴提升杆(ANSI/AGD型)
540774:心轴提升电缆
125317:备用橡胶保护套(用于防尘型)
02ACB610:带圆柱后盖
02ACB630:可调后盖
02ACB640:带偏耳后盖
02ACB650:磁性后盖
02ACB670:带锁紧螺孔后盖
02ACB680:带可调支架后盖
————:测针
性能参数:
公制型
|
ISO/JIS型
|
ANSI/AGD型
|
分辨率 | 货号(带耳后盖、平型后盖) | 测量范围 | 精度 | 测力 | 备注 | |
0.001mm | 543-690 | 543-690B | 12.7mm | 0.003mm | 2.0N以下 | — |
0.001mm | 543-694 | 543-694B | 12.7mm | 0.003mm | 2.5N以下 | 防尘 |
0.01mm | 543-681 | 543-681B | 12.7mm | 0.02mm | 2.0N以下 | — |
英制/公制型
分辨率 | 货号(带耳后盖、平型后盖) | 测量范围 | 精度 | 测力 | 备注 | |
.00005"/0.001mm | 543-691 | 543-691B | .5" | .00012" | 2.0N以下 | — |
.00005"/0.001mm | 543-695 | 543-695B | .5" | .00012" | 2.5N以下 | 防尘 |
.00005"/0.001mm | 543-692 | 543-692B | .5" | .00012" | 2.0N以下 | — |
.00005"/0.001mm | 543-696 | 543-696B | .5" | .00012" | 2.5N以下 | 防尘 |
.0001"/0.01mm | 543-693 | 543-693B | .5" | .00012" | 2.0N以下 | — |
.0005"/0.01mm | 543-682 | 543-682B | .5" | .0008" | 2.0N以下 | — |
.0005"/0.01mm | 543-683 | 543-683B | .5" | .0008" | 2.0N以下 | — |

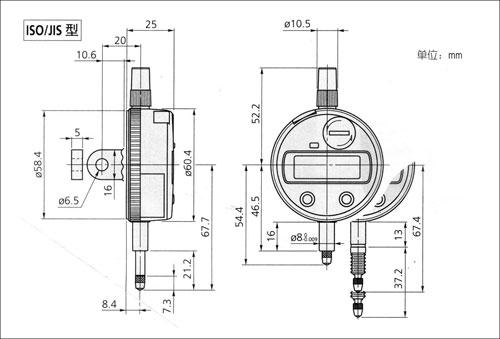

尺寸
注1:英制型千分表(ANSI/AGD型)和公制型千分表(ISO/JIS型)在尺寸上略有不同。
注2:英制型千分表(ANSI/AGD型)带有3/8"外径的轴套和用于安装测针的#4-48UNF螺纹。
