XJZ系列正置金相显微镜 首页 > 产品目录 > 精密测量 > 舜宇显微镜 > XJZ系列正置金相显微镜
机构稳定可靠,成像清晰,操作简便,光学系统优良。
广泛应用于各类半导体硅晶片检测,材料研究,地质矿物分析,以及精密工程学科领域
XJZ系列正置金相显微镜规格表
光学系统
|
平场消色差光学系统
|
物镜
|
消色差物镜:4X、10X
|
平场物镜:4X、10X、20X、40XS、60XS
|
|
目镜
|
平场目镜:PL10X/18mm、平场十字目镜:PL10X/18mm
|
高眼点大视野目镜:PL10X/18mm、WF10X/18mm(带测微尺)、WF16X/14mm、WF20X/10mm
|
|
观察筒
|
铰链式双目,30° 斜筒,360° 旋转
|
铰链式三目,30° 斜筒,360° 旋转
|
|
单目,45°斜筒,360° 旋转
|
|
照明系统
|
落射式柯拉照明,90V-240V自适应式宽电压,卤素灯6V30W,灯丝中心可调,亮度连续可调
|
调焦机构
|
粗微动同轴,带有粗调松紧调节装置和随机限位装置;粗动行程22mm,微动精度:0.002mm
|
转换器
|
内定位四孔转换器
|
载物台
|
140X132mm,双层同轴机械移动,附180X145mm平板平台
|
附件
|
摄影附件,摄像附件,偏光附件
|
性能特点:
光学系统
采用平场消色差光学系统,像质好,清晰度高
照明系统
落射式柯拉照明,并设计防反射结构,有效防止反射光线的干扰,从而使成像更清晰,视场衬度更好6V/30W卤素灯,灯丝中心可调,自适应式宽电压90V-240V,光强连续可调
内置可变式视场光阑和孔径光阑,有效控制视场范围,调节视场衬度,视场光阑中心可调
显微镜镜体
匀称的整体结构,流线型的镜基设计保证了高度的稳定性和刚性。
采用全新的人机工程学设计,光强、粗微调和工作台低位操作,提高了使用的舒适性
功能齐全,实现镜体结构的扩展积木化
载物台
复合式机械移动平台,低手位同轴调节
并在机械平台上附设180mm×145mm的平板平台,便于放置较大尺寸的样品
观察筒
铰链式双目和三目观察筒,双边视度可调,30°倾斜
三目观察筒可连续摄影、摄像(数码)装置,对观察到得图像进行分析和保存
另有单目观察筒,45°倾斜
目镜及物镜
PL10X高眼点平场目镜,线视场数18mm,提供宽阔平坦的观察空间
可安装测量和计算用的各类测微尺
消色差、平场消色差以及长工作距离系列金相专用物镜
无盖玻片设计,像质优良
附件
照明光路中可加入黄、绿、蓝、白四种滤色片,为观察各种样品提供不同色度的照明
照明光路中可加入起偏镜和检偏镜,实现偏光观察
起偏镜±25°可调,能有效调整正交态或视场衬度

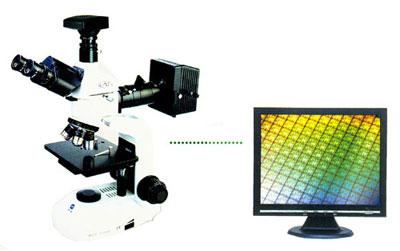

视频及照相系统
使用三目镜筒
• 将CCD通过专用接口连接到投影机或计算机上,可以实现电化教学或图像分析处理,产品检测等。
• 通过专用接口安装数码相机,可以实现照相功能。

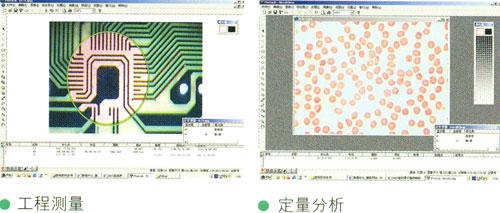

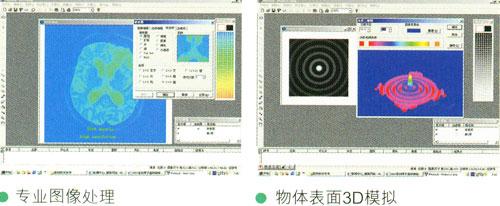

专业图像测量/处理软件-Snny Photolib
软件功能
|
1.支持TMAIN标准扫描及数字相机,支持多种图像采集卡
2.最新的程序设计手段,全汉化(或全英文)的图文界面 3.包括:色度调整、图像变形、数学形态处理、图像增强纹理分析、特征识别等一百多种专业图像处理与分析功能 4.支持24位真彩色图像采集,RGB、CMYK、HSV、YUV等彩色模型的处理及分析 5.先进的颗粒自动识别系统、粘练颗粒自动切分功能 6.几何参数测量、自动定量分析功能,含常用各种分析参数 |
操作系统
|
Windows95,Windows98,Windows2000,WindowsXP
|

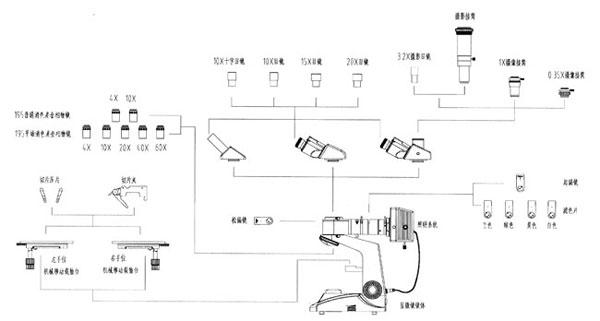

XJZ系列正置金相显微镜配置图
XJZ系列正置金相显微镜规格表
配置
|
整机型号
|
货号
|
|||
部件
|
规格
|
XJZ-A1
|
XJZ-A2
|
XJZ-A3
|
|
目镜
|
高眼点大视野目镜WF10X/18mm
|
○
|
○○
|
○○
|
EWF10X18
|
高眼点大视野目镜WF10X/18mm指针
|
○
|
○
|
○
|
EWF10X18p
|
|
高眼点大视野目镜WF10X/18mm测微尺
|
○
|
○
|
○
|
EWF10X18r
|
|
高眼点大视野目镜WF19X/14mm
|
○
|
○○
|
○○
|
EWF16X14
|
|
高眼点大视野目镜WF20X/10mm
|
○
|
○○
|
○○
|
EWF20X10
|
|
平场目镜 PL10X/18mm
|
●
|
●●
|
●●
|
EP10X18
|
|
平场十字目镜 PL10X/18mm
|
○
|
○○
|
○○
|
EP10X18r
|
|
金相物镜
|
消色差物镜 4X
|
○
|
○
|
○
|
OJ4
|
消色差物镜 10X
|
○
|
○
|
○
|
OJ10
|
|
平场消色差物镜 4X
|
●
|
●
|
●
|
OPJ4
|
|
平场消色差物镜 10X
|
●
|
●
|
●
|
OPJ10
|
|
平场消色差物镜 20X
|
○
|
○
|
○
|
OPJ20
|
|
平场消色差物镜 10XS
|
●
|
●
|
●
|
OPJ40
|
|
平场消色差物镜 60XS
|
○
|
○
|
○
|
OPJ60
|
|
观察筒
|
45° 斜筒,单目,360° 旋转
|
●
|
/
|
/
|
XJZMH45
|
30° 斜筒,铰链式双目,360° 旋转
|
/
|
●
|
/
|
XJZMH30R
|
|
30° 斜筒,铰链式三目,360° 旋转
|
/
|
/
|
●
|
XJZTH30R
|
|
转换器
|
内定位三孔转换器
|
●
|
●
|
●
|
XJZNP13
|
内定位四孔转换器
|
○
|
○
|
○
|
XJZNP14
|
|
机架
|
低位同轴粗微动调焦镜架
带有粗调松紧调节装置和随机限位装置 |
●
|
●
|
●
|
XJZF
|
载物台
|
140X132mm双层同轴机械移动平台
附180X145mm平板平台 |
●
|
●
|
●
|
XJZSGM
|
切片压片组
|
插入式切片压片组
|
●
|
●
|
●
|
XJZCP
|
切片夹
|
单切片夹
|
○
|
○
|
○
|
|
光源
|
落射式柯拉照明,90V-240V自适应式宽电压卤素灯6V30W,灯丝中心可调,亮度连续可调
|
●
|
●
|
●
|
|
滤色片
|
蓝色滤色片
|
●
|
●
|
●
|
XJZFCB
|
可选:黄色、绿色、中性滤色片
|
○
|
○
|
○
|
XJZFCY/FCG/FCF
|
|
摄影附件
|
摄影接筒(带PK卡口或MD卡口);3.2X摄影目镜
|
/
|
/
|
○
|
XJZPH/XJZ PE3.2
|
摄像
|
1XC型摄像接口
|
/
|
/
|
○
|
XJZCTV1.0
|
1/3C型接口,可调焦
|
/
|
/
|
○
|
XJZCTV0.35
|
|
偏光附件
|
起偏镜插片,检偏镜插片
|
○
|
○
|
○
|
XJZPP/XJZPWS
|
“●”为标准配置,“○”为选购配件
