SZM系列连续变倍体视显微镜 首页 > 产品目录 > 精密测量 > 舜宇显微镜 > SZM系列连续变倍体视显微镜
提供优质光学系统和耐用可靠的操作机构
齐全的附件,多样化的组合配置
满足现代生物、医学、科研、现代电子工业的在线检测
性能特点
■ 高质量的光学系统
镀有特殊膜层的光学部件,成就了平坦像面和良好对比度的正像,
尤其在外围视场中像质更加明亮清晰。
■ 范围更大的放大倍率
采用连续变倍物镜0.7x ~ 4.5x(变倍比6:4:1),标准放大倍率7x ~ 45x。
选配目镜及辅助物镜,放大倍率可扩展至3.5x~180x
■ 超长的有效工作距离
标准工作距离达到100mm,选配辅助物镜,工作距离将扩展至30mm~165mm,
为各种使用要求及工作场合创造足够的空间
■ 符合人机工程学的结构设计
观察头45°倾斜,360°旋转,******眼点高度,长时间使用不感疲劳。
双筒视度可调,保证不同视力的使用者都可以获得清晰满意的图像。
变倍手轮水平(轴向)双边设置,操作方便舒适,变倍重复精度高。
SZM系列连续变倍体视显微镜技术参数表
放大倍数
|
标准配置:7X~45X 选配目镜和辅助物镜可扩展至3.5X~180X,连续变倍
|
|
物镜
|
标准配置:0.7X~4.5X 连续变倍物镜 变倍比6:4:1 确保像面齐焦性
|
|
观察头
|
45°倾斜,360°旋转,瞳距54~76mm,双边视度调节(±5),
|
|
铰链式双目或三目,分光比20%/80%
|
||
目镜
|
保准配置:10X/20mm,大视野,广角,高眼点,为佩带眼镜的观察者提供方便
|
|
可选目镜
|
10X/20mm、15X/15mm、20X/10mm(均可加配测微尺)
|
|
工作距离
|
标准配置:100mm(有效距离) 选配辅助物镜可扩展至30mm-165mm
|
|
辅助物镜
|
可选:0.5X/165mm、1.5X/45mm、2X/30mm
|
|
调焦机构
|
调焦手轮松紧可调,升降范围50mm
|
|
上光源
|
斜照明卤素灯12V/15W (杯泡)
|
上/下光源均可独立开关,亮度均可独立连读调节
透射照明荧光灯高度固定 LED照明更均匀,光亮度更稳定 低压安全,功耗小,发热量低,寿命长 |
超高亮度LED斜照明
|
||
下光源
|
透射照明卤素灯12V/15W (米泡)
|
|
透射照明荧光灯230V/7W
|
||
超高亮度LED透射照明
|
||
摄影摄像接口
|
配合专用接口,可接普通照相机,数码照相机,模拟CCD、数字CCD
|
SZM系列连续变倍体视显微镜光学参数表
目镜
|
标准配置
|
辅助物镜0.5X
|
辅助物镜1.5X
|
辅助物镜2X
|
||||
工作距离100mm
|
工作距离165mm
|
工作距离45mm
|
工作距离30mm
|
|||||
放大倍率
|
视场范围
|
放大倍率
|
视场范围
|
放大倍率
|
视场范围
|
放大倍率
|
视场范围
|
|
10X/20mm
|
7.0X
|
28.6mm
|
3.5X
|
57.1mm |
10.5X
|
19mm
|
14X
|
14.3mm
|
45.0X
|
4.4mm
|
22.5X
|
8.9mm
|
67.5X
|
3mm
|
90X
|
2.2mm
|
|
15X/15mm
|
10.5X
|
21.1mm
|
5.25X
|
42.8mm
|
15.75X
|
14.3mm
|
21X
|
10.7mm
|
67.5X
|
3.3mm
|
33.75X
|
6.7mm
|
101.25X
|
2.2mm
|
135X
|
1.7mm
|
|
20X/10mm
|
14.0X
|
14.3mm
|
7.0X
|
28.6mm
|
21.0X
|
9.5mm
|
28X
|
7.1mm
|
90.0X
|
2.2mm |
45.0X
|
4.4mm
|
135.0X
|
1.5mm
|
180X
|
1.1mm
|
底座及台架(与SZMAI调焦托架配合使用)
|
|
立柱式透射型底座 ■ 底座配有压片、φ95mm玻璃台板和黑白台板 ■ 下光源: 12V/15W卤素灯(SZMST2),亮度独立可调 230V/7W荧光灯(SZMST3),亮度固定 立柱:高248mm,直径φ32mm 底座:200mm×255mm×60mm |
立柱式平板底座 ■ 底座配有压片和φ95mm黑白台板 立柱:高248mm,直径φ32mm 底座:200mm×255mm×60mm |
|
|
单臂立柱式台架 |
双臂立柱式台架 |
一体化立臂式支架
|
|
BL1(LED上下光源)
|
B6
|
一体化立臂式支架 |
调焦镜架
|
|
|
标准调焦镜架 平面镜架,钢珠导轨式齿条调焦机构 调焦行程:50mm 立柱孔径:φ32mm 镜体孔径:φ76mm 中心距:155mm (立柱孔中心到镜体孔中心)与SZMST1、SZMST2、SZMST3、B5、SZSTL2底座组配合使用带有照明器托架SZ-PD1和SZFH1的安装圆孔 |
工业绑定调焦镜架1 平面镜架,燕尾齿条调焦机构 调焦行程:50mm 立柱孔径:φ24.5mm 镜体孔径:φ76mm |
工业绑定调焦镜架2 带有工业绑定机构的平面镜架 导轨式齿条调焦机构 可任意角度观察物体 调焦行程:50mm 镜体孔径:φ76mm 连接直径:φ16mm |
摄影/摄像装置
|
|
数码CCD摄像附件 与SZM三通观察头和专用C接口配合使用,直接将观察图像以(USB)数字视频信号方式输出到计算机或投影机 |
数码相机摄影附件 与SZM三通观察头和专用C接口及中继镜(延迟镜)组合使用 |
|
|
模拟CCD摄像附件 ■ 与SZM三通观察头、专用C接口组合使用,将观察图像以(VIDEO)视频方式输出到电视剧或监视器,也可配置外界模/数转换器,将观察图像以(USB)数字视频信号方式输出到计算机 ■ 与SZM三通观察头、专用C接口和视频捕捉卡组合使用,将观察图像以数字视频信号方式输出到计算机或投影机 |
摄影装置 与SZM三通观察头和摄影接筒、摄影目镜、PK或MD卡口组合使用 |
辅助物镜/ 暗场聚光镜和宝石夹
|
|
辅助物镜 |
暗场聚光镜和宝石夹 与SZMST2或SZMST3底座组配合使用可观察珠宝和宝石 |
附加照明
|
|
环形荧光灯 可通过专用接头安装在观察头下方发热少,灯光柔和自然,光色不失真,使用寿命长 小巧美观,节约空间,安装方便 高亮度环形荧光灯,220V/8W |
外置斜(侧)照明 可在不使用带电照明底座的情况下,达到电照明要求 输入电压:220V/15W SZML1:反射照明器,12V15W卤素灯 SZ-T1: 外置式变压器 SZFH1: 反射照明器托架,用于安装反射照明器 SZPD1: 反射照明器连杆 |
|
|
冷光源 整机体积较小,重量轻,效率高 具有稳压输出特性,使卤素灯工作稳定,寿命增长 150W、色温3200K, 内置红外线滤镜、照明区无热作用 有环形光环、双光管和单光管三种规格可选 |
LED照明 功耗小,发热量低,使用寿命长 体积小,光亮度连续可调 无频闪,亮度调节时色温无变化 采用宽电压设计,克服了其它光源对电源电压要求高的缺陷 有36颗、40颗和54颗三种规格可选 |

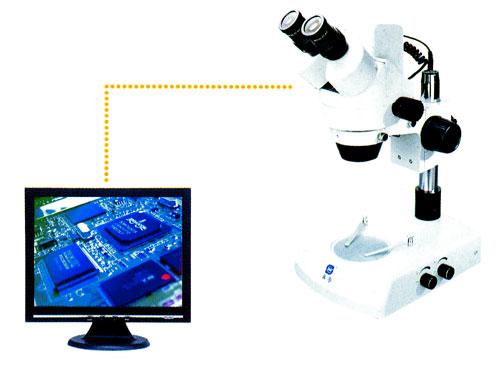

DMSZM45数码体视显微镜摄像系统技术指标
类别
|
进口CCD芯片,1/3英寸靶面
|
分辨率
|
480TV 45万像素 768×576(有效像素)
|
帧率
|
50帧/秒
|
曝光
|
自动
|
白亮平衡
|
自动或手动,可切换
|
输入电压
|
12VDC(9V-14V)
|
输出信号
|
C-VIDEO S-VIDEO USB输出
|

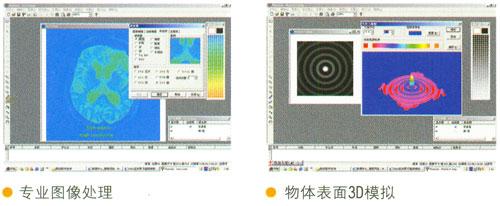

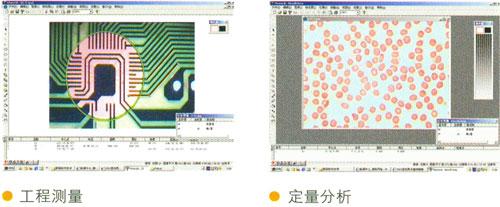

专业图像测量/处理软件-Snnny Photolib
软件功能
|
1.支持TMAIN标准扫描及数字相机,支持多种图像采集卡
2.最新的程序设计手段,全汉化(或全英文)的图文界面 3.包括:色度调整、图像变形、数学形态处理、图像增强纹理分析、特征识别等一百多种专业图像处理与分析功能 4.支持24位真彩色图像采集,RGB、CMYK、HSV、YUV等彩色模型的处理及分析 5.先进的颗粒自动识别系统、粘练颗粒自动切分功能 6.几何参数测量、自动定量分析功能,含常用各种分析参数 |
操作系统
|
Windows95,Windows98,Windows2000,WindowsXP
|
SZM系列连续变倍体视显微镜系列配置图
SZM系列连续变倍体视显微镜配置
配置
|
整机型号
|
货号
|
||||
部件
|
规格
|
SZM45-B1
|
SZM45
|
SZM45-STL1
|
DMSZM45
|
|
高眼点
大视场目镜 |
WF10X20mm
|
●●
|
●●
|
●●
|
●●
|
SZMEWh10X20
|
WF10X20mm带测微尺
|
○
|
○
|
○
|
○
|
SZMEWh10X20r
|
|
WF15X15mm
|
○○
|
○○
|
○○
|
○○
|
SZMEWh15X15
|
|
WF20X10mm
|
○○
|
○○
|
○○
|
○○
|
SZMEWh20X10
|
|
双目观察头
|
SZM7045
|
●
|
●
|
●
|
/
|
SZM7045
|
三通观察头
|
SZM7045TR
|
/
|
|
/
|
/
|
SZM7045TR
|
数码观察头
|
SZM7045V
|
/
|
/
|
/
|
/
|
SZM7045V
|
眼罩
|
|
●●
|
●●
|
●●
|
●●
|
SZCAP
|
辅助物镜
|
0.5X/165mm、1.5X/45mm、2X/30mm
|
○
|
○
|
○
|
○
|
SZMAO0.5/1.5/2
|
标准调焦镜架
|
SZMA1
|
●
|
●
|
●
|
●
|
SZMA1
|
SZA1
|
/
|
○
|
/
|
/
|
SZA1
|
|
ST70A1
|
/
|
○
|
/
|
/
|
ST70A1
|
|
绑定调焦镜架
|
SZA2、SZA3(工业用)
|
/
|
/
|
/
|
/
|
SZA2、SZA3
|
底座
|
SZST1(自带调焦镜架)
|
/
|
○
|
/
|
/
|
SZST1
|
SZST2(与SZA1相配)
|
/
|
○
|
/
|
/
|
SZST2
|
|
SZMST1(与SZMA1相配)
|
●
|
○
|
/
|
/
|
SZMST1
|
|
B4(与ST70A1相配)
|
/
|
○
|
/
|
/
|
B4
|
|
B5(可与所有标准调焦镜架相配)
|
/
|
○
|
/
|
/
|
B5
|
|
B6(自带调焦镜架)
|
/
|
○
|
/
|
/
|
B6
|
|
SZST3(与SZA1相配)
|
/
|
○
|
/
|
/
|
SZST3
|
|
SZMST2(与SZMA1相配)
|
/
|
●
|
/
|
●
|
SZMST2
|
|
SZMST3与SZMA1相配)
|
/
|
○
|
/
|
/
|
SZMST3
|
|
BL1(自带调焦镜架)
|
/
|
○
|
/
|
/
|
BL1
|
|
BL3(与ST70A1相配)
|
/
|
○
|
/
|
/
|
BL3
|
|
SZSTL1可与所有标准调焦镜架相配)
|
/
|
○
|
●
|
/
|
SZSTL1
|
|
SZSTL2可与所有标准调焦镜架相配)
|
/
|
○
|
/
|
/
|
SZSTL2
|
|
SZ-B1透射照明底座(与SZST1相配)
|
/
|
○
|
/
|
/
|
SZB1
|
|
变压器
|
SZ-T1
|
○
|
○
|
○
|
○
|
SZT1
|
反射照明器
|
SZML1(12V/15W)(与SZMA1相配
|
○
|
●
|
○
|
●
|
SZML1
|
SZL1(12V/15W) (与SZA1相配)
|
/
|
○
|
/
|
/
|
SZL1
|
|
ST70L1(LED) (与ST70A1相配)
|
/
|
○
|
/
|
/
|
ST70L1
|
|
照明器托架
|
SZFH1/SZPD1
|
○
|
○
|
○
|
○
|
SZFH1/SZPD1
|
摄影装置
|
SZMPH
|
/
|
○
|
/
|
/
|
SZMPH
|
数码摄影附件
|
C接口及中继镜
|
/
|
○
|
/
|
/
|
SZMDM
|
摄像专用附件
|
1/2C 型接口、可调焦
|
/
|
○
|
/
|
/
|
SZMCTV(1/2)
|
1/3C型接口、可调焦
|
/
|
○
|
/
|
/
|
SZMCTV(1/3)
|
|
暗场聚光镜
|
S/ST-DK
|
/
|
○
|
/
|
○
|
S/STDK
|
宝石夹
|
S/ST-GC
|
/
|
○
|
/
|
○
|
S/STGC
|
模/数转换A/D
|
S912
|
/
|
○
|
/
|
●
|
SZMAD
|
视频捕捉卡
|
|
/
|
○
|
/
|
○
|
|
图像软件
|
Snnny Potolib
|
/
|
○
|
/
|
●
|
Snnny Potolib
|
旋转工作台
|
SZMSGR
|
○
|
○
|
/
|
○
|
SZMSGR
|
精密测量平台
|
SZMSGM1 (0~25mm/150X150mm)
|
○
|
○
|
/
|
○
|
SZMSGM1
|
环型荧光灯
|
220V/8W(单管、含接圈)
|
○
|
○
|
○
|
○
|
LY220-8
|
环型LED光源
|
36颗/40颗/54颗
|
○
|
○
|
○
|
○
|
LLED36/40/54
|
冷光源
|
环型光管
|
○
|
○
|
○
|
○
|
RLP
|
双光管
|
○
|
○
|
|
