量块516系列 首页 > 产品目录 > 精密测量 > 三丰量具 > 量块/高度规/校对量具/花岗岩平台
特点:
高精度量块在生产工件的尺寸质量控制中是至关重要的基本标准。三丰生产了整套量块供您选用,包括矩形或正方形,公制或英制型以及钢制或陶瓷材料等类型。三丰CERA量块是世界上最精密的量块之一。
精度:
作为各种高精度测量工具制造商的三丰,其提供的高精度量块可以保证让用户放心使用。无庸置疑,三丰公司为其测量产品建立了基于国家先进工业科学和技术研究院(AIST)度量管理中心的可追溯系统,三丰公司还是被日本政府正式认可的实验室。
研合:
精研技术是三丰的专长之一。三丰已经发展了半个多世纪的先进精研技术可保证其生产的量块具有最好的平面度和表面粗糙度并能达到最好的研合力。
防腐蚀和尺寸稳定性:
高碳高铬钢可以满足量块对材料特性的各种需求。经过热处理所获得的令用户放心的高硬度和多次热处理的方法使得量块的时间衰变减少到最小。
CERA量块:
由陶瓷材料制成的CERA量块,由于采用了三丰超高精度加工技术,从而具有出众的表面质量。因此,CERA和钢制量块一样表现出众。
1.防腐蚀
常规操作中(如手指触摸),无需防腐措施,维护和保存更加简便。
2.无凹痕等引起的毛刺
由于CERA量块具有很高的硬度,它不会被刮伤并且非常不易产生毛刺。即使产生毛刺,也很容易用陶瓷毛刺清理石(Ceraston(阿肯色油石))除掉。

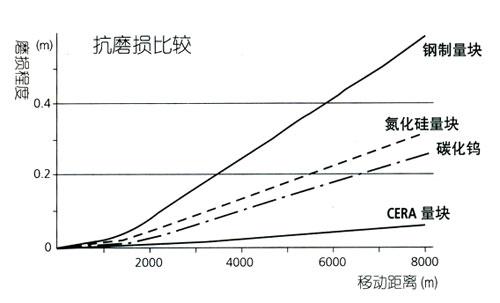

3.耐磨损
CERA量块的耐磨性是钢制量块的十倍。
4.尺寸稳定性
CERA量块的尺寸不会随时间推移而改变。
5.标识
黑色字符为公称尺寸。用激光清楚地刻在白色表面上。
6.防磁特性使量块不会附着钢粉

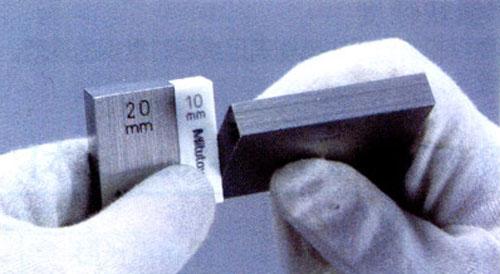

7.高研合力
用平滑稠密的擦拭物即可维持强劲的研合力。
8.CERA量块材料
特性/材料 | CERA量块(ZrO2) | 钢(Fe) | 硬质合金(WC-Co) | 氮化硅(Si3N4) |
硬度(HV) | 1350 | 800 | 1650 | 1500 |
热膨胀系数(10-6/K) | 9.3±0.5 | 10.8±0.5 | 5.5±1.0 | 2 |
三点弯曲的挠曲强度(MPa) | 1270 | 1960 | 1960 | 580 |
断裂韧度K1c(MPa•m1/2) | 7 | 120 | 12 | 6.5 |
杨氏模数×104(MPa) | 20.6 | 20.6 | 61.8 | 28.4 |
泊松比率 | 0.3 | 0.3 | 0.2 | 0.3 |
比重 | 6.0 | 7.8 | 14.8 | 3.2 |
热传导率(W/m•K) | 2.9 | 54.4 | 79.5 | 16.7 |

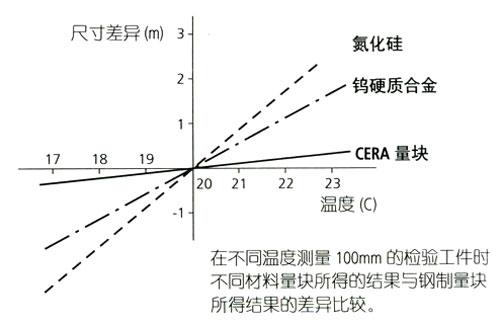

9.热膨胀系数最接近钢
CERA量块的热膨胀系数与钢制量块相当接近。
10.高度防跌落或其他震动
CERA量块是最坚韧的陶瓷材料之一。在正常使用的情况下,很难破裂。

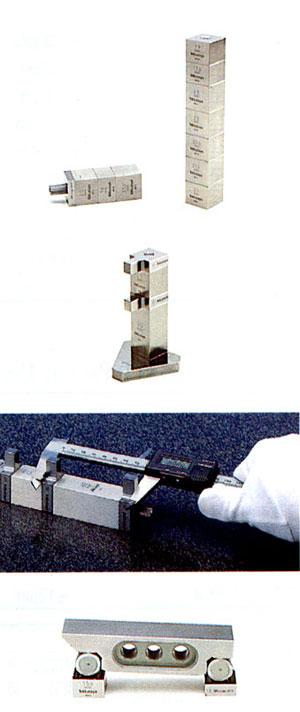

方形量块的特点:
1.使用中心孔时能完美研合
方形量块研合时,可用可选连接杆穿过中心孔并用螺母锁紧。
2.可简单制作高度基准
可用平头量爪和量块基座等附件很简单的制作一个高精度高度基准。
3.可简单制作专用检测夹具
可简单、方便地制作用于仪器反复检测的专用检测夹具。
4.可测量断面尺寸达[24.1×24.1mm]的表面
方形量规能保持稳定的横向和纵向定位,因此可实现多种应用。如切削刀具的定位,和用正弦杆一起使用测量角度,和滚筒一起使用测量锥度以及校验深度千分尺。
长量块和超薄量块:
三丰还提供从0.10mm到0.99mm(阶差0.01mm)的超薄量块和长达1000mm的长量块作为其标准产品。
量块的选择:
• 量块的选择应与组合测量范围要求一致。长度尺寸较长时应选用长的量块。
• 量块的选择应与最小长度阶差要求一致。必要的话,可选用超硬保护量块套装。
• 如果选用了大数量的量块,该长度所需的组合量块数减小且其组合数增加。其测量精度保持不变且量块破损会减小。
• 可选用千分尺和卡尺较验专用量块。
• 如果仅用于测量某一长度,可选用单体量块套装。
• 最小长度阶差为2mm的2mm基准量块比1mm基准量块更易操作且不易弯曲。
等级与应用:
在实用中,可参考下表来选用量块等级(按照DIN861,BS4311和JIS B7506的规定)。
应用 | 等级 | |
车间使用 | • 安装工具和刀具 | 2 |
• 生产计量器 • 校准仪器 |
1或2 | |
检验使用 | • 检验机械零件、工具等 |
1或2 |
• 检查计量仪器精度 • 校准仪器 |
0或1 | |
校准使用 | • 检查车间用量块精度 • 检查检验量块精度 • 检查仪器精度 |
K或0 |
基准使用 | • 检查校准量块精度 • 用于学术研究 |
K |
等级2:
这类量块在车间中使用,用于调整或校验夹具或精密仪器。
等级1:
这类量块在检验区域使用,用于验证快速计量器精度或调整电子测量装置。
等级0:
这类高精度量块在受控环境中由高级检验员使用,主要作为调整高精度测量设备和校准低等级量块的基准。
针对给定长度的组合
对于给定长度,可以有多种量块的组合。选择时应遵循以下几点:
1.尽量使用少数量的量块来获得给定长度(也就是尽量选择厚的量块)。
2.选择应满足最小数位的要求,然后类推至最大数位。
3.给定长度的整数部分往往有多种组合,为尽量减少磨损,不要总是选用相同的量块。
组合实例:
给定长度=45.6785mm
