外径千分尺 103系列 首页 > 产品目录 > 精密测量 > 三丰量具 > 千分尺/微分头
特点:
• 墨绿色的光滑烤漆架。
• 棘轮锁定装置或摩擦套管可确保精确的重复精度。
• 带有一个基准杆(不包括25mm型)。
技术参数:
精 度:参见性能参数
分辨率:0.01mm,0.001mm,.001"或.0001"
平面度:测量范围小于300mm型为0.6μm
测量范围大于100mm型为1μm
平行度:(2+R/100)μm,R为最大测量范围(mm)
*小数四舍五入
测量面:硬质合金
性能参数:
公制型—带有棘轮锁定装置
测量范围 | 货号 | 精度 |
0-25mm | 103-137 | ±2μm |
103-129* | ±2μm | |
25-50mm | 103-138 | ±2μm |
103-130* | ±2μm | |
50-75mm | 103-139-10 | ±2μm |
75-100mm | 103-140-10 | ±3μm |
100-125mm | 103-141-10 | ±3μm |
125-150mm | 103-142-10 | ±3μm |
150-175mm | 103-143-10 | ±4μm |
175-200mm | 103-144-10 | ±4μm |
200-225mm | 103-145-10 | ±4μm |
225-250mm | 103-146-10 | ±5μm |
250-275mm | 103-147-10 | ±5μm |
275-300mm | 103-148-10 | ±5μm |
300-325mm | 103-149 | ±6μm |
325-350mm | 103-150 | ±6μm |
350-375mm | 103-151 | ±6μm |
375-400mm | 103-152 | ±7μm |
400-425mm | 103-153 | ±7μm |
425-450mm | 103-154 | ±7μm |
450-475mm | 103-155 | ±8μm |
475-500mm | 103-156 | ±8μm |
(适于范围在1000mm以下的型号) |
*0.001mm读数可在游标上获得
英制型—带有棘轮锁定装置
测量范围 | 货号 | 精度 |
0-1" | 103-177 | ±.0001" |
103-131* | ±.0001" | |
1"-2" | 103-178 | ±.0001" |
103-132* | ±.0001" | |
2"-3" | 103-179 | ±.0001" |
3"-4" | 103-180 | ±.00015" |
4"-5" | 103-181 | ±.00015" |
5"-6" | 103-182 | ±.00015" |
6"-7" | 103-183 | ±.0002" |
7"-8" | 103-184 | ±.0002" |
8"-9" | 103-185 | ±.0002" |
9"-10" | 103-186 | ±.00025" |
10"-11" | 103-187 | ±.00025" |
11"-12" | 103-188 | ±.00025" |
12"-13" | 103-189 | ±.0003" |
13"-14" | 103-190 | ±.0003" |
14"-15" | 103-191 | ±.0003" |
15"-16" | 103-192 | ±.00035" |
16"-17" | 103-193 | ±.00035" |
17"-18" | 103-194 | ±.00035" |
18"-19" | 103-195 | ±.0004" |
19"-20" | 103-196 | ±.0004" |
(适于范围在40"以下的型号) |
*.0001"读数可在游标上获得
公制型—带有摩擦套管
测量范围 | 货号 | 精度 |
0-25mm | 103-125 | ±2μm |
103-133* | ±2μm | |
25-50mm | 103-126 | ±2μm |
*0.001mm读数可在游标上获得
英制型—带有摩擦套管
测量范围 | 货号 | 精度 |
0-1" | 103-127 | ±.0001" |
103-135* | ±.0001" | |
1"-2" | 103-128 | ±.0001" |
103-136 | ±.0001" |
*.0001"读数可在游标上获得
公制型—外径千分尺套装
测量范围 | 货号 | 千分尺种类 |
0-75mm(3个/套) | 103-927-10 | 103-137,103-138,103-139-10,2个千分尺基准杆 |
0-150mm(6个/套) | 103-913-31 | 102-701*,103-138,103-139-10,103-140-10,103-141-10,103-142-10,5个千分尺基准杆 |
150-300mm(6个/套) | 103-915-10 | 103-143-10,103-144-10,103-145-10,103-146-10,103-147-10,103-148-10,6个千分尺基准杆 |
0-300mm(12个/套) | 103-914-31 | 所有的103-913-31和103-915-10型千分尺在一个套装内,11个千分尺基准杆 |
*棘轮套管千分尺
英制型—外径千分尺套装
测量范围 | 货号 | 千分尺种类 |
0-3"(3个/套) | 103-929 | 103-177,103-178,103-179,2个千分尺基准杆 |
0-4"(4个/套) | 103-930 | 103-177,103-178,103-179,103-180,3个千分尺基准杆 |
0-6"(6个/套) | 103-904-01 | 101-711*,101-106,103-179,103-180,103-181,103-182,5个千分尺基准杆 |
6"-12"(6个/套) | 103-906 | 103-183,103-184,103-185,103-186,103-187,103-188,6个千分尺基准杆 |
0-12"(12个/套) | 103-905-01 | 所有的103-904-01和103-906型千分尺在一个套装内,11个千分尺基准杆 |
*棘轮套管千分尺

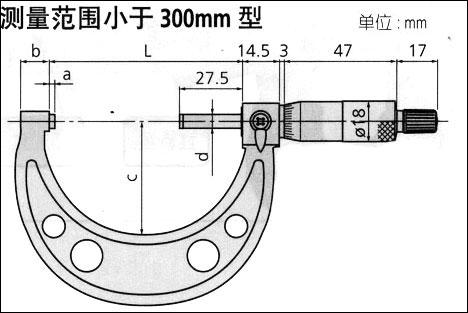

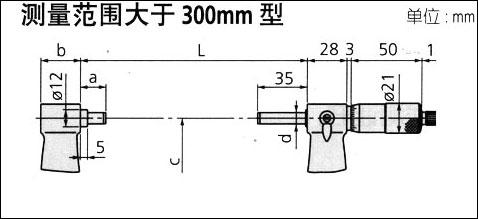

尺寸和重量:
测量范围
|
L
|
a
|
b
|
c
|
d
|
0-25mm
|
30.3
|
2.8
|
9
|
28
|
ø6.35
|
25-50mm
|
55.3
|
2.8
|
10
|
38
|
ø6.35
|
50-75mm
|
80.3
|
2.8
|
12
|
49
|
ø6.35
|
75-100mm
|
105.3
|
2.8
|
14
|
60
|
ø6.35
|
100-125mm
|
132.8
|
5.3
|
17
|
79
|
ø6.35
|
125-150mm
|
158.2
|
5.7
|
19
|
94
|
ø6.35
|
150-175mm
|
183.6
|
6.1
|
20
|
106
|
ø6.35
|
175-200mm
|
208.8
|
6.3
|
19
|
118
|
ø6.35
|
200-225mm
|
234.2
|
6.7
|
18
|
130
|
ø6.35
|
测量范围
|
L
|
a
|
b
|
c
|
d
|
225-250mm
|
258
|
5.5
|
18
|
143
|
ø6.35
|
250-275mm
|
284
|
6.5
|
18
|
156
|
ø6.35
|
275-300mm
|
309
|
6.5
|
18
|
169
|
ø6.35
|
300-325mm
|
353
|
18
|
28
|
187
|
ø8
|
325-350mm
|
378
|
18
|
28
|
199
|
ø8
|
350-375mm
|
403
|
18
|
28
|
212
|
ø8
|
375-400mm
|
428
|
18
|
28
|
224
|
ø8
|
400-425mm
|
453
|
18
|
28
|
236
|
ø8
|
425-450mm
|
478
|
18
|
28
|
248
|
ø8
|
450-475mm
|
503
|
18
|
28
|
261
|
ø8
|
475-500mm
|
528
|
18
|
28
|
273
|
ø8
|
