3273-50|3274|3275|3276|钳式电流探头3272|电源 首页 > 产品目录 > 仪器仪表 > 日本日置(HIOKI) > 钳式传感器

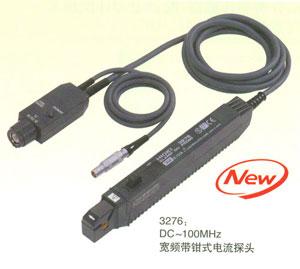

可直接输入到示波器的宽频电流探头
● 3273-50/3276;DC~50/100MHz.的宽频带,用于高灵敏度测量(15/30A rms.)
● 3274/3275;DC~1010/2MHz.的宽频带,用于大电流测量(150/300A rms.)
技术参数 | ||||
3273-50 | 3276 | 3274 | 3275 | |
频带宽 | DC~50MHz(-3dB) | DC~100MHz(-3dB) | DC~10MHz(-3dB) | DC~2MHz(-3dB) |
上升时间 | ≤7ns | ≤3.5ns | ≤35ns | ≤175ns |
连续最大输入量程 | 15Arms | 30Arms | 150Arms | 500Arms |
最大峰值电流 | 非连续时30A,脉冲宽度≤10µs时50A | 非连续时50A | 非连续时300A,脉冲宽度≤30µs时500A | 非连续时700A |
输出电压率 | 0.1V/A | 0.1V/A | 0.01V/A | 0.01V/A |
振幅精度 | ±1.0%rdg.±1mV(0~30A/DC,45~66Hz.) ±2.0%rdg.(30~50A峰值/DC,45~66Hz) |
±1.0%rdg.±1mV(0~30A/DC,45~66Hz.) ±2.0%rdg.(30~50A峰值/DC,45~66Hz) |
±1.0%rdg.±1mV(0~150A/DC,45~66Hz.) ±2.0%rdg.(150~300A峰值/DC,45~66Hz) |
±1.0%rdg.±5mV(0~500A/DC,45~66Hz.) ±2.0%rdg.(500~700A峰值/DC,45~66Hz) |
噪音 | 最大2.5mArms或更小(带宽限制到20MHz.) | 最大2.5mArms或更小(带宽限制到20MHz.) | 最大2.5mArms或更小(带宽限制到20MHz.) | 最大25mArms或更小(带宽限制到20MHz.) |
温度特性灵敏度 | ±2%(0~40°C) | ±2%(0~40°C) | ±2%(55Hz./150A输入,0~40°C) | ±2%(50Hz./500A输入,0~40°C) |
额定最大值 | 3VA | 5.3VA | 5.5VA(输入在最大量程内) | 7.2VA(输入在最大量程内) |
电源供应 | ±12V±1V | ±12V±0.5V | ±12V±1V | ±12V±0.5V |
使用环境 | 0~40°C,最大80%rh(不凝结) | 0~40°C,最大80%rh(不凝结) | 0~40°C,最大80%rh(不凝结) | 0~40°C,最大80%rh(不凝结) |
外部磁 场阻抗 | 最大20mA(等效)(直流和60Hz.磁场400A/m.) | 最大5mA(等效)(DC和60Hz.磁场400A/m.) | 最大150mA(等效)(直流和60Hz.磁场400A/m.) | 最大800mA(等效)(直流和60Hz.磁场400A/m.) |
最大线路电压 | 300V CAT-I(绝缘体) | 300V CAT-I(绝缘体) | 600V CAT-II,300V CAT-III(绝缘体) | 600V CAT-II,300V CAT-III(绝缘体) |
被测导线 | 直径最大5mm | 直径最大5mm | 直径最大20mm | 直径最大20mm |
体积与重量 | 传感器:约175宽x18高x.40厚mm230g,终端单元:约27宽x55高x18厚mm | 传感器:约175宽x18高x40厚mm240g,终端单元:约27宽x55高x18厚mm | 传感器;约176宽x69高x27厚mm,500g,终端单元:约27宽x55高x18厚mm. | 传感器:约176宽x69x高27厚mm,520g,终端单元:约27宽x55高x18厚mm |
电缆长 | 传感缆:约1.5m(BNC连接) 电源电缆:约1m |
传感器电缆:约1.5mBNC连接) 电源电缆:约1m |
传感器电缆:约2m(BNC连接) 电源电缆:约1m |
传感器电缆:约2m(BNC连接) 电源电缆:约1m |
附件 | 软包1个 | 硬包1个 | 硬 包1个 | 硬包1个 |
●可选择附件
3272 电源
请从120V,220V.240V中指定使用的电压 使用3272电源做一般测量,或示波器不能提供电能时使用
3273-50,3274,3275,3276钳式电流探头
技术参数 | |
适用型号 | 3273-50.3274.3275.3276钳式电流传感器 |
电源连接数 | 2(连接类型:LEMO inc./FFA.OS.304.CNAC42Z) |
输出电压 | ±12V ±0.5V |
使用环境 | 0~40°C,最大80%rh(不凝结) |
电源要求 | 请从120V,220V,240V中指定使用的电压 |
额定最大耗电 | 20VAmax |
体积及重量 | 约73宽x110高x186厚mm,1.1kg |
附件 | 电源线x1 ,保险丝x1 (1.0AL/250[220V和240V模式0.5AL/250V],直径5x20mm) |

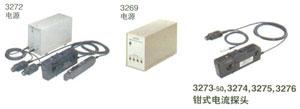

3272电源(用于驱动3273-50x2,或者3274.3275.3276x1)
3269电源(用于驱动3273-50~3276x4)
