|8860|8861|存储记录仪 首页 > 产品目录 > 仪器仪表 > 日本日置(HIOKI) > 记录仪、存储记录仪
数据采集和记录!二功能相结合
●最大64通道/128通道的多通道数据采集(使用8958扫描单元)
●最高20MS/s的高速采样(使用8956模拟单元)
●可搭载大容量内存(选件可选)
●可搭载了LAN、USB、PC卡槽等各种接口
●应用GUI、鼠标、键盘等,操作方便
●有丰富的温度、FFT、应变、F/V、电荷等输入单元
●通过LAN的连接,可以将数据保存于PC,并实现远程控制
仅8860,8861本机不能使用,请将另外选购的输入单元装在本机上一起使用。*无论何种情况,都需要1种内存扩展板。8861同种类的需2块,订货时请指定。
电压测量
|
|
9197连接线 高压用(上限500V) |
9322差分探头 上限DC2kv,AC1kv,使用时需要9418-15AC适配器 |
|
|
9198连接线 低压用(上限300V) |
9418-15 AC适配器 适用于9322的电源供应、AC100-240V,12V/2.5A |
|
|
9665 10:1探头 对地电压同输入单元、最大输入1KV(1MHz以下) 9666 100:1探头 对地电压同输入单元、最大输入5KV(1MHz以下) |
9217连接线 线两端为绝缘BNC,于输入单元的绝缘BNC端口使用 9165连接线 线两端为金属BNC,于触发端口等金属BNC端口使用 |

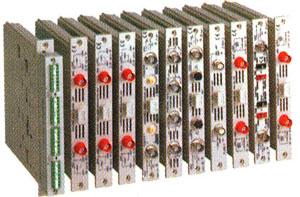

各种输入单元
主机旁边的插入模块,用户可自行安装 8956 模拟单元 8957 高分辨率单元 8958 16通道扫描单元 8959 DC/RMS单元 8936 模拟单元 8937 电压、温度单元 8938 FFT模拟单元 8939 应变单元 8940 F/V单元 8946 4通道模拟单元 5947 电荷单元 |
|
注;不带输入线,请根据用途另选 |

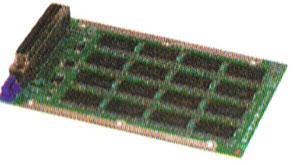

注意;内存扩展板为非标准配置,需指定;非用户安装选件。8860需1块,8861需同容量2块。可选择以下任意一种。
9715 内存扩展板(32MW)
9715-01 内存扩展板(128MW)
9715-02 内存扩展板(512MW)
9715-03 内存扩展板(1GW)

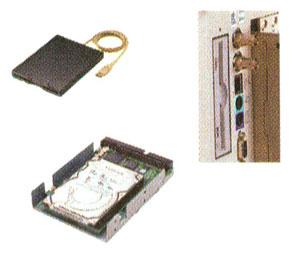

9716FD驱动
USB外带型
9717MO单元
需指定;非用户安装
9718 HD单元
需指定;非用户安装 MO/HD,只能内藏其中一种
9719 内存备用单元
需指定;非用户安装,本机内藏型
打印关联
8995A4打印单元 |
||
8995-01 A6打印单元 需指定;非用户安装只能任意内藏A4或A6一种,打印幅宽100mm |
*220H 卷纸器 纸宽70~220mm *非CE标记产品 |
|
9231 记录纸 216mm ×30m,6卷 |
||
9234记录纸 112mm ×18m,10卷 |
技术参数 | ||
8860 | 8861 | |
输入单元数 | 最大4单元 | 最大8单元 |
最大输入电压 | DC400V(使用8956时) | |
频率特性 | DC~10MHz(使用8956时) | |
电源供应 | AC100~240V,50/60Hz(不使用打印单元最大140VA) | AC100~240V,50/60Hz(不使用打印单元最大190VA) |
体积和重量 | 330宽×250高×184.5厚mm 8kg(不装打印单元) 330宽×272.5高×184.5厚mm 9.5 kg(装上A4打印单元) |
330宽 ×250高× 284.5厚mm 10.5 kg(不装打印单元) 330宽× 272.5高 ×284.5厚mm 12kg (装上A4打印单元) |
时间轴(存储时) | 5µs~5min/DIV,25量程,采样周期;量程的1/100,可外部采样,可设置为2系统采样 | |
测量功能 | 存储(X-Y可),记录,REC&MEM(Ver1.10以上)FFT(Ver2.00以上),实时保存(Ver2.00以上) | |
存储容量 | 12bit ×32MW/通道(8860使用1通道,8861使用2通道)~2MW/通道(8860使用16通道,8861使用32通道)*使用内存扩展板,内存可高达32倍 | |
外部存储装置 | PC卡TYPE|| 型槽×2(标准)MO或HD驱动(选件),FD驱动(外带选件) | |
记录纸 | 选件打印单元;216mm×30m或者112mm ×18m,可选择卷装热敏记录纸,记录速度;20mm/s(幅宽112mm 的近日上市) | |
显示部 | 10.4型TFT彩色液晶(SVGA,800×600点阵) | |
外部接口 | USB1.1,LAN(HTTP/FTP等)监视输出,鼠标/键盘PS/2互换 | |
附件 | 电源线×1,接地适配器×1,输入线标签×1,应用盘(通信指令表)×1 |
选 件
逻辑测量
9320-01 逻辑探头 4通道,探测电压/接点信号的ON/OFF(小型端口型) |
9321-01逻辑探头 绝缘4通道,探测AC/DC电压的ON/OFF(小型端口型) |
9327 逻辑探头 4通道,探测电压/接点信号的ON/OFF(高速、小型端口型) |
电流测量
3273-50钳形电流探头 DC至50MHz宽频,从mA级电流至30Arms 3274钳形电流探头 DC至10MHz宽频,从mA级电流至150Arms 3275钳形电流探头 DC至2MHz宽频,从mA级电流至500Arms 3276钳形电流探头 DC至100MHz宽频,从mA级电流至100Arms |
9018-10钳形电流探头 输入10~500A,输出AC0.2V,f特性40Hz~3kHz,BNC端口 9657-10钳形电流探头 泄漏电流专用,输入AC10A,输出AC100mV/A,f特性40Hz~5kHz,BNC端口 *输出电压小,请注意 |
|
|
3272电源 可同时驱动3273-50~3276中的任2个电流探头 3269电源 可同时驱动3273-50~3276中的4个电流探头 9555电源 可驱动9227~9279中的任1个电流探头 |
9277 CT 通用钳 可以观测从DC至畸变AC电流波形DC至100kHz,20A输入,2VAC输出 9278 CT 通用钳 可以观测从DC至畸变AC电流波形DC至100kHz,200A输入,2VAC输出 9279 CT 通用钳 可以观测从DC至畸变AC电流波形DC至20kHz,500A输入,2VAC输出 9318 转换电缆 用于9270~9272,9277~9279电流钳和8951电压/电流单元的连接 |
其它选件
9276 PC卡 128M 9727 PC卡 256M 9728 PC卡 512M 9729 PC卡 1G |
通信关联 | |||
请使用HIOKI专用PC卡,使用其它PC卡,不保证能够正常工作。 | 9725查看软件在PC上实现8860的功能 | 9558 GP -IB卡 PCMCIA 标准,线长2m |
9642 LAN电缆 带直接、交叉变换插口,线长5m |
9723携带箱 适用8860硬箱 9724携带箱 适用8861硬箱 |
