TH2819XA/XB 自动变压器测试系统 首页 > 产品目录 > 仪器仪表 > 同惠 > 变压器、电机、线圈类测试仪器
性能特点
■ TH2819XA: LCR数字电桥+20个独立变压器引脚编程扫描
TH2819XB: 20个独立变压器引脚编程扫描
■ 320× 240点阵大型图形LCD显示
■ 中英文可选操作界面
■ 20Hz-200kHz 测试频率,10mHz分辨率
■ 30Ω,100Ω两种不同信号源输出阻抗
■ 0.1%的基本测量准确度
■ 开路/短路/负载校准功能
■ 10点列表扫描功能(仅TH2819XA)
■ 内建比较器,10档分选及档计数功能(TH2819XA)
■ 测试电平监视功能(仅TH2819XA)
■ 电压或电流的自动电平控制ALC功能(仅TH2819XA)
■ 提供0V,1.5V,2V内部直流偏置电压
■ 20组内部仪器设定可供储存及调用
■ 40组内部变压器扫描设定可供储存及调用
■ 可选±10V(±100mA)及1A内部直流偏置源
■ 标准RS232C接口,USB接口
简要介绍
■ TH2819XA/XB型自动变压器测试系统是一种专用于各种电子变压器品质检验的多功能,自动化的变压器综合参数测试系统。该系统可提供20Hz-200kHz 的测试频率,变压器扫描测试涵盖了变压器的各种低压参数,包括电感L,漏感量Lk,圈数比Turn-ratio,直流电阻DCR、阻抗Z、线圈间容量C等主参数,品质因素Q、串联等效电阻额ESR、相位Ps等副参数,以及引脚短路检查等。
本系统采用先进的数字采样技术及高速长寿命扫描测试夹具,使以往费时低效的变压器检验变得快速、精确。该系统可选择多种输出阻抗模式,使测试仪器间因输出阻抗差异造成的电感量差异问题得以完善解决。选择电感量换算的圈数比测量技术,可大大改善低偶合系数变压器因漏磁过高引起之圈数比量测误差问题。
TH2819XA还是一种高精度、高速度、测试范围宽、6位测试分辨率的LCR数字电桥,可满足生产线质量保证,进货检验及实验室高精确度测量的要求。
技术指标
TH2819XA | 变压器扫描测试 + LCR数字电桥 | |
TH2819XB | 变压器扫描测试 | |
TH2819XA LCR测试参数 | ∣Z∣,∣Y∣,C,L,X,B,R,G,D,Q,θ,DCR,匝比,相位,漏感 | |
变压器测试参数 | 匝比,圈数,相位,电感,电容,漏感,品质因数,交流电阻,直流电阻,平衡,引脚短路 | |
测试频率 | 20Hz-200kHz,分辨率:10mHz | |
测试电平 | 正常:5mV-2V,圈数测试:5mV-4V | |
恒电平:10mV-1V,分辨率:1mV,精度:5% | ||
输出阻抗 | Turn-Ratio | ≤ 2Vrms:10Ω,30Ω,100Ω >2Vrms:30Ω,100Ω |
其他 | 30Ω ,100Ω可选 | |
基本准确度 | LCRZ,DCR:0.1%;匝比:0.5% | |
圈数比显示范围 | ∣Z∣,R,X 0.00001Ω — 99.9999MΩ | |
∣Y∣,G,B 0.00001Ω — 99.9999s | ||
C 0.00001pF — 9.99999F | ||
L 0.00001μΩ — 99.9999kH | ||
D 0.00001 — 9.99999 | ||
Q 0.00001 — 99999.9 | ||
DCR 1mΩ — 99.9999MΩ | ||
θ(DEG) -179.999°— 179.999° | ||
θ(RAD) -3.14159— 3.14159 | ||
Turns-Ratio 1:0.01 — 100:1 | ||
△% -999.999% — 999.999% | ||
DCR显示范围 | 1mΩ — 99.9999MΩ | |
测量时间(≥1kHz) | 快速:32ms,中速:90ms,慢速:650ms | |
等效电路 | 串联,并联 | |
量程方式 | 自动,保持 | |
触发方式 | 内部,手动,外部 | |
平均次数 | 1-255 | |
校准功能 | 开路,短路,负载 | |
内部直流偏置源 | 0V,1.5V,2V,精度:1% | |
比较器功能 | 10档分选和档计数功能(仅TH2819XA) | |
存储器 | 20组LCRZ仪器设定文件记忆(TH2819XA) 40组扫描设定文件记忆(TH2819XA) |
|
接口 | RS232C,USB |
一般技术指标 TH2819XA/TH2819XB
工作温度、湿度 | 0°C-40°C,≤ 90%RH | |
电源要求 | 电压 | 198V-242V |
频率 | 47.5Hz-63Hz | |
功耗 | ≤ 80VA | |
体积(W×H×D) | 400mm×150mm×430mm | |
重量 | 约8.5kg |

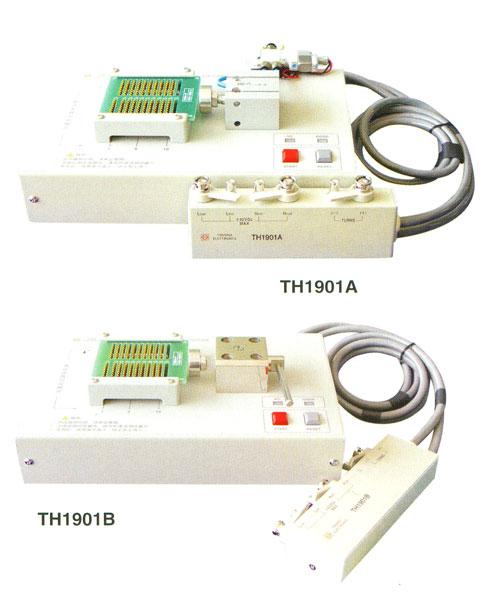

TH1901A/TH1901B
工作温度、湿度 | 0°C-40°C,≤ 90%RH |
体积(W×H×D) | 270mm×186mm×73mm |
重量 | 约4kg |
订货信息
TH2819XA 型自动变压器测试系统
TH2819XB 型自动变压器测试系统
随机附件
TH26005B 四端测试夹具
TH26011A 四端开尔文测试电缆
TH26004B 二端测试电缆
TH26016 变压器扫描控制电缆
TH1801-001 脚踏启动开关
TH26010 镀金短路板
TH26025 USB盘适配器
TH1901B 手动变压器扫描夹具
TH1801-EXT11A 5mm锁紧器
可用选件
TH26001A 四端测试夹具
TH26006 轴向元件测试夹具
TH26007 磁环测试夹具
TH26008 SMD元件测试夹具
TH26009B SMD元件测试钳
TH1901A 气动变压器扫描夹具
TH1902A 100mA/10V DC 偏流板
TH1902B 1A DC偏流板
TH26026 32MB优盘
TH10002 GPIB接口板
TH12019 RS232C 控制软件
TH12020 RS232C 控制软件
