TH2818XA/XB/XC 自动变压器测试系统 首页 > 产品目录 > 仪器仪表 > 同惠 > 变压器、电机、线圈类测试仪器
性能特点
TH2818XA/TH2818XB 主机
■ 320× 240点阵大型图形LCD显示
■ 中英文可选操作界面
■ LCRZ,DCR,Turn-Ratio等测试功能
■ 测试频率20Hz至300kHz,分辨率10mHz
■ 30Ω、100Ω 两种不同信号源输出阻抗
■ 达0.05%的基本测量准确度
■ 开路,短路,负载清零功能
■ 10点列表扫描功能(仅TH2818XA)
■ 内建比较器,10档分选及档计数功能(仅TH2818XA)
■ 测试电平监视功能(仅TH2818XA)
■ 电压或电流的自动电平控制功能(仅TH2818XA)
■ 提供0V,1.5V,2V内部直流偏置电压
■ 20组内部仪器设定可供储存及调用
■ 40组内部变压器扫描设定可供储存及调用
■ 标准RS232C接口
■ 可选HANDLER,GPIB接口
■ 可选±10V(±100mA)及1A内部直流偏置流
■ 可选USB接口和32MB优盘
变压器扫描测试夹具
■ 标准变压器测试控制接口
■ 高速长寿命低噪音变压器扫描测试
■ 至变压器引脚的完全四端测试方式
■可选的手动,气动变压器固定方式
■ 最多可编程20个引脚变压器
■ 提供2.54mm/5mm标准间距测试夹具或订制特殊夹具
■ PASS/FAIL LED指示及音量高低,长短控制
■ 测试状态及结果HANDLER接口输出
简要介绍
■ TH2818XA/TH2818XB 型自动变压器测试系统是一种用于电子变压器品质检验的多功能,自动化的变压器综合参数测量仪器,可提供20Hz-300kHz的测试频率范围。该系统的变压器扫描测试涵盖了变压器的各种低压参数,包括电感L,漏感量Lk,圈数比Turn-ratio,直流电阻DCR,阻抗Z,绕组间分布电容量C等主参数,品质因素Q,串联等效电阻ESR,相位Ps等副参数,以及引脚短路检查等。先进的数字采样技术及高速扫描测试夹具的采用,使以往费时低效的变压器检验变得快速、精准。该系统可选择多种输出阻抗模式,使测试仪器间因输出阻抗差异造成的电感量差异问题得以完善解决。选择电感量换算的圈数比测量技术,可改善低偶合系数变压器因漏磁过高引起之圈数比量测误差问题。同时,TH2818XA是一种精度高,测试范围宽,6位测试分辨率的阻抗测量仪器,可满足生产线质量保证,进货检验及实验室高精确度测量的要求。
技术指标
TH2818XA | 变压器扫描测试 + LCR数字电桥 | |
TH2818XB | 变压器扫描测试 | |
TH2818XA LCR测试参数 | ∣Z∣,∣Y∣,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk | |
变压器测试参数 | 匝比,圈数,相位,电感,电容,漏感,品质因数,交流电阻,直流电阻,平衡,引脚短路 | |
测试频率 | 20Hz-300kHz,分辨率:10mHz,精度:0.01% | |
测试电平 | 正常:5mV-2V,圈数测试:5mV-4V,恒电平:10mV-1V,分辨率:1mV,精度:5% | |
输出阻抗 | Turn-Ratio | ≤ 2Vrms:10Ω;>2Vrms:30Ω |
其他 | 30Ω ,100Ω可选 | |
基本准确度 | LCRZ,DCR: 0.05%;匝比:0.5% | |
圈数比显示范围 | 1: 0.01-100:1 | |
DCR显示范围 | 1mΩ-99.9999MΩ | |
显示范围 | ∣Z∣,R,X 0.00001Ω — 99.9999MΩ ∣Y∣,G,B 0.00001μs — 99.9999s C 0.00001pF — 9.99999F L 0.00001μH — 99.9999kH D 0.00001 — 9.99999 Q 0.00001 — 99999.9 θ(DEG) -170.999° — 179.999° θ(RED) -3.14159 — 3.14159 Turns-Ratio 1:0.01 — 100:1 △% -999.999% — 999.999% |
|
测量时间(≥1kHz) | 快速:32ms,中速:90ms,慢速:650ms | |
等效电路 | 串联,并联 | |
量程方式 | 自动,保持 | |
触发方式 | 内部,手动,外部 | |
平均次数 | 1-255 | |
校正功能 | 开路,短路,负载 | |
内部直流偏置源 | 0V,1.5V,2V,精度:1% | |
TH2818XA 比较器功能 | 10档分选和档计数功能 | |
存储器 | 20组LCRZ仪器设定文件记忆 40组变压器扫描设定文件记忆 |
一般技术指标 TH2818XA/XB
工作温度、湿度 | 0°C-40°C,≤ 90%RH |
电源要求 | 198-242V AC,47.5-52.5Hz |
功耗 | ≤ 80VA |
尺寸(W×H×D) | 430mm×185mm×473mm |
重量 | 约13kg |

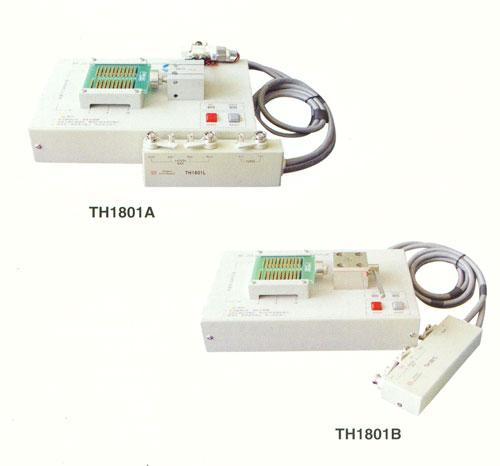

TH1801A/B
工作温度、湿度 | 0°C-40°C,≤ 90%RH |
尺寸(W×H×D) | 270mm×186mm×73mm |
重量 | 约4kg |
订货信息
TH2818XA 型自动变压器测试系统
TH2818XB 型自动变压器测试系统
TH2818XC 型自动变压器测试系统
随机附件
TH26005B 四端测试夹具
TH26011A 四端开尔文测试电缆
TH26004B 二端测试电缆
TH26016 变压器扫描控制电缆
TH1801-001 脚踏启动开关
TH26010 镀金短路板
TH26025 USB盘适配器
TH1801B 手动变压器扫描夹具
TH1801-EXT11A 5mm锁紧器
可用选件
TH26001A 四端测试夹具
TH26006 轴向元件测试夹具
TH26007 磁环测试夹具
TH26008 SMD元件测试夹具
TH26009B SMD元件测试钳
TH1801A 气动变压器扫描夹具
TH1802A 100mA/10V DC 偏流板
TH1802B 1A DC偏流板
TH26025 USB盘适配器
TH26026 32MB优盘
TH10002 GPIB接口板
TH12019 RS232C 控制软件(TH2818XA)
TH12020 RS232C 控制软件(TH2818XB)
