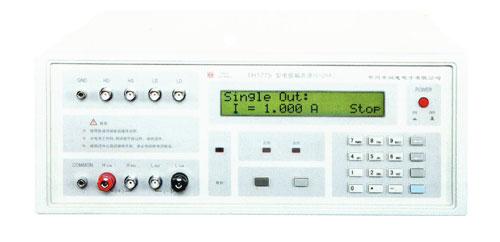

H1773/TH1775 直流偏置电流源 首页 > 产品目录 > 仪器仪表 > 同惠 > 元件参数测试仪器
性能特点
■ 微处理器控制
■ 带背光20×2大字符LCD显示
■ 频率响应范围:50Hz-200kHz(TH1773)
■ 频率响应范围:1kHz-1MHz(TH1775)
■ 0-10A电流输出,满载功率90W(TH1773)
■ 0-20A电流输出,满载功率150W(TH1775)
■ 可直接受控于TH2816A,TH2817A,TH2818,TH2819
■ 低附加误差,频率响应范围宽
■ 电流自动或手动扫描输出
■ 单点、多点扫描、等分扫描三种电流输出模式
■ 可正向或反向输出
■ 0-99s延时时间设定
■ 可长时间大电流输出
■ 可选GPIB和RS232接口
■ 用户数据自动保存
■ 强冲击保护能力,防止损坏LCR表
简要介绍
■ TH1773/TH1775 型直流偏置电流源(也可称为直流磁化电源)主要用于电感、变压器线圈进行电感测量时施加直流偏置电流,对该类仪器除需达到所需电流外,还需有对电感量测量影响小,频率响应宽(叠加直流电流时可使用高频LCR表进行测量)等要求。该产品通过微处理器控制,采用自动电流平衡原理进行交直流叠加及电流的稳定,可正向或反向输出0-10A(TH1773)或0-20A(TH1775)范围的恒定电流,特别是TH1775适用频率响应达到1MHz,该产品产生的附加误差小,频响得到大幅提升,大大拓宽了磁芯电感器的偏流测试中的应用范围。直接受控于TH2816A/TH2817A/TH2818/TH2819及多点电流扫描输出功能为方便地进行磁性材料分析提供了良好的解决方案。
技术参数
电流范围 | TH1773 | -10A-10A |
TH1775 | -20A-20A | |
电流分辨率 | 200mA量程:0.1mA 2A量程:0.001A 10A/20A量程:0.01A |
|
频率响应范围 | TH1773 | 50Hz-200kHz |
TH1775 | 1kHz-1MHz | |
阻抗范围 | TH1773 | ωL<2kΩ,L<8/I(H) |
TH1775 | ωL<1kΩ,L<8/I(H) | |
电流精度 | TH1773 | ±1%读数±3个字 |
TH1775 | ±2%读数±3个字 | |
输出电压范围 | 0-8V | |
附加误差 | ≤1% | |
电流输出方式 | 单点电流、多点输出、均分输出 | |
扫描方式 | 手动,自动(可回扫) | |
扫描点数 | 2-15点 | |
延时时间 | 0-99秒可设定 | |
预热时间 | 20分钟 | |
工作时间 | 连续24小时工作 | |
存储器 | 20组内部仪器设定存储 | |
选装接口 | RS232C(仅用于与LCR表连接),GPIB |
一般技术指标
工作温度、湿度 | 0°C-40°C,≤ 90%RH | |
电源要求 | 198-242V AC,47.5至52.5Hz | |
功耗 | TH1773 | ≤ 200 VA |
TH1775 | ≤ 350 VA | |
尺寸(W×H×D) | TH1773 | 395mm×155mm×420mm |
TH1775 | 430mm×180mm×460mm | |
重量 | TH1773 | 约8kg |
TH1775 | 约15kg |
订货信息
TH1773 型直流偏置电流源
TH1775 型直流偏置电流源
随机附件
TH26004E-1 偏流源连接电缆
TH26013 偏流源测试电缆
TH2881-001 脚踏启动开关
可用选件
TH26033 GPIB接口电缆
TH10101A RS232C接口板
TH10001 GPIB接口板
